Manual do proprietário do RZR Pro R 2025

Para operar este veículo com segurança, é importante se familiarizar com seus recursos, controles e características. Examine as instruções de segurança para este veículo que se aplicam a você:

• Operadores

• Condutores

• Proprietários

• Rebocar o veículo

• Manter o veículo

Além disso, leia as etiquetas de segurança do produto no veículo e siga todas as leis e regulamentos referentes à operação deste veículo em sua região.

A POLARIS recomenda que todos os que conduzirão este veículo façam um curso de treinamento. A ROHVA℠ (Recreational Off-Highway Vehicle Association℠) (Associação de veículos recreativos fora de estrada) ministra um curso de segurança on-line e um curso prático de segurança. Para acessar esse treinamento, visite www.rohva.org.

Outras fontes de informações sobre segurança incluem o vídeo de segurança da POLARIS. A Central de Ajuda da POLARIS também tem informações adicionais:
https://www.polaris.com/en-us/off-road/owner-resources/help-center/ .

Este veículo fora de estrada foi submetido aos seguintes testes do National Standard for Recreational Off-Highway Vehicles, ANSI^®/ROHVA℠ 1-2016:

• Capacidade de velocidade máxima

• Desempenho do freio de serviço

• Desempenho do freio/mecanismo de estacionamento

• Estabilidade lateral

• Estabilidade longitudinal

• Manuseio do veículo

• Estrutura de proteção contra capotamento (ROPS)

• Sistema de contenção de ocupantes (ORS)

• Limites de nível sonoro

Conformidade com rádios dos EUA

Este veículo contém os seguintes equipamentos ou componentes de rádio que contêm equipamentos de rádio:

COMPONENTE	ID DO COMPONENTE	FABRICANTE
Mostrador do Ride Command RC-7	RC-7	Polaris Industries Inc.

Esse dispositivo está em conformidade com a parte 15 das Regras da FCC. A operação está sujeita às duas condições a seguir: (1) Esse dispositivo não pode causar interferência prejudicial e (2) esse dispositivo deve aceitar qualquer interferência recebida, inclusive interferência que possa causar operação indesejada.

CAUTION

Alterações ou modificações não aprovadas expressamente pela parte responsável pela conformidade podem anular a autoridade do usuário para operar o equipamento.

Conformidade com rádios do Canadá

Este veículo contém os seguintes equipamentos ou componentes de rádio que contêm equipamentos de rádio:

COMPONENTE	ID DO COMPONENTE	FABRICANTE
Mostrador do Ride Command RC-7	RC-7	Polaris Industries Inc.

Este dispositivo contém transmissor(es)/receptor(es) isento(s) de licença que estão em conformidade com as especificações de normas de rádio (Radio Standards Specification, RSS) isentas de licença da Innovation, Science and Economic Development Canada. A operação está sujeita às duas condições a seguir:

1. Este dispositivo não pode causar interferência.

2. Este dispositivo deve aceitar qualquer interferência, inclusive interferência que possa causar operação indesejada do dispositivo.

IMPORTANT

Para aplicações que usam a comunicação veículo a veículo (V2V), o transmissor de rádio IC: 5966A-P001 foi aprovado pela Innovation, Science and Economic Development Canada (ISED) para operar com a antena da Polaris (número de peça 4018713) com ganho de 3 dBi. Qualquer antena com um ganho maior que 3 dBi é proibida para uso com este dispositivo.

Conformidade com rádios da União Europeia (UE)

Este veículo contém os seguintes equipamentos ou componentes de rádio que contêm equipamentos de rádio:

Componente	Mostrador do Ride Command RC-7
ID do componente	RC-7
Fabricante	Polaris Industries Inc.
*Frequência de transmissão	2.402 a 2.480 MHz
Potência de transmissão máxima de RF	0,1 W
*Podem existir outras frequências de transmissão de rádio fora dos mercados da UE.

Por meio deste documento, a Polaris Industries Inc. declara que o equipamento de rádio acima está em conformidade com a Diretiva 2014/53/EU.

O texto integral da Declaração de conformidade da UE está disponível no seguinte endereço da internet:

https://www.polaris.com/en-us/radio-conformity/

Anote o número de identificação do veículo 1, o número de série do motor 2 nos espaços fornecidos. Retire a chave sobressalente e guarde-a em um local seguro. O interruptor de ignição deverá ser substituído em caso de perda de todas as chaves.

O uso, manutenção ou modificação impróprios deste veículo pode levar a ferimentos graves ou morte.

Exija o uso adequado do seu veículo. Não permita que ninguém opere seu veículo ou ande como passageiro a não ser que tenha sido devidamente instruído, e certifique-se de que essa pessoa esteja disposta a conduzir com responsabilidade. Para evitar uso não autorizado, sempre retire a chave de ignição quando o veículo não estiver sendo usado.

Qualquer modificação ou instalação de acessórios não aprovados pela POLARIS poderá aumentar o risco de ferimentos. Embora você possa encontrar produtos pós-venda similares em termos de design e qualidade aos acessórios da POLARIS, reconheça que alguns acessórios pós-venda ou modificações não são adequados devido a riscos de segurança potenciais para você ou os demais. Nunca é apropriado instalar qualquer assento adicional.

Verifique com o fabricante para determinar qualquer efeito potencial de uma modificação ou um acessório sobre o uso seguro de seu veículo. Você é responsável por ferimentos relacionados a modificações no veículo. Modificações ou acessórios podem:

• Danificar componentes da máquina – especialmente modificações que aumentem a velocidade ou a potência.

• Tornar o veículo menos estável em velocidades mais altas.

• Aumentar o peso, reduzindo a quantidade de carga e o peso total que você pode transportar, e elevar o centro de gravidade do veículo.

• Sobrecarregar a capacidade do sistema elétrico do veículo (consulte a seção Especificações). A queima de um fusível pode causar perda das luzes ou de potência do motor.

• Reduzir a eficácia dos sistemas de proteção dos ocupantes, incluindo os cintos de segurança e a estrutura de proteção contra capotamento (ROPS).

• Tornar ilegal possuir ou operar seu veículo. Supressor de centelhas, silenciosos e componentes de controle de emissões autorizados pela POLARIS são obrigatórios para a propriedade ou operação em muitas áreas.

• Anular sua garantia.

A ROPS do veículo, quando usada com cintos de segurança e portas, proporciona uma estrutura para ajudar a proteger os ocupantes. A estrutura não protegerá os ocupantes em todos os capotamentos ou acidentes.

Certifique-se de as pessoas operando o veículo tenham 16 anos ou mais e habilitação válida. O fato de um adolescente ter uma habilitação não significa que ele tomará decisões corretas ao conduzir e evitará correr riscos.

A POLARIS recomenda que você supervisione condutores mais jovens. Defina regras e imponha limites sobre como, quando e onde eles poderão usar este veículo. Por exemplo, pode ser que condutores jovens precisem ter um adulto no veículo com eles e que eles não possam conduzir com seus amigos no veículo.

Certifique-se de que todos os condutores caibam no veículo. Certifique-se de que o condutor e todos os passageiros sejam capazes de:

• sentar-se com as costas contra seu assento,

• colocar o cinto de segurança para se ajustar corretamente,

• colocar ambos os pés apoiados no piso, e

• colocar ambas as mãos no volante de direção ou em um apoio para passageiros.

Não permita que crianças que precisam de assentos de segurança infantis ou assentos mais altos viajem no veículo. O veículo não foi projetado para fixar assentos de segurança infantis automotivos.

Você é responsável por seus passageiros. Certifique-se de que os passageiros estejam sentados corretamente, com os cintos de segurança afivelados, segurando o apoio para passageiros e prontos para se proteger. Passageiros sem contenção podem cair para fora ou ser atirados em/de um veículo em movimento.

Toda pessoa precisa estar sentada corretamente e ter o cinto de segurança afivelado em seu próprio assento. Nunca duas pessoas poderão ser afiveladas em um único cinto de segurança. Pessoas afiveladas juntas poderão se chocar em uma colisão e sofrer ferimentos graves. Nunca transporte passageiros na base do compartimento de carga, porque poderão ser lançados contra os outros ou para fora do veículo, ou entrar em contato com peças móveis.

Não deixe que pessoas alcoolizadas ou sob o efeito de drogas ou álcool dirijam ou peguem carona nos veículos.

Antes de dar partida, sempre execute a inspeção pré-condução. Deixar de inspecionar e verificar se o veículo está em condições operacionais seguras aumenta o risco de acidentes, o que pode levar a ferimentos graves ou morte.

A manutenção indevida dos pneus pode levar à perda de controle e acidentes, o que poderá resultar em ferimentos graves ou morte. Para reduzir o risco de ferimentos:

• Mantenha a pressão dos pneus recomendada pela POLARIS. Verifique a pressão antes de operar. Mesmo que seu veículo tenha percorrido apenas uma curta distância, as leituras de pressão dos pneus podem ficar mais altas.

• Certifique-se de que a pressão dos pneus corresponda às especificações indicadas na tabela abaixo.

• Só use pneus de tamanho e tipos especificados para este veículo.

• Não opere seu veículo com pneus desgastados ou danificados.

• Sempre siga as instruções do fabricante dos pneus para a manutenção.

Use um capacete aprovado. Conduzir este veículo sem o uso de um capacete aprovado aumenta o risco de ferimentos graves. Por exemplo, um capacete reduz o risco de ferimentos na cabeça causados por batidas no veículo ou em outros objetos, mesmo que não haja uma colisão.

Os capacetes aprovados nos EUA e no Canadá apresentam uma etiqueta do Departamento de Transporte dos EUA (DOT). Os capacetes aprovados na Europa, Ásia e Oceania apresentam uma etiqueta ECE 22.05 (ou mais nova). A marca da ECE consiste em uma letra E dentro de um círculo, seguida pelo número distintivo do país ao qual foi concedida a aprovação. O número de aprovação e o número de série também estarão indicados na etiqueta.

Use óculos de proteção não estilhaçáveis ou use um capacete com proteção para o rosto não estilhaçável. Essas proteções para os olhos podem reduzir o risco de entrada de objetos estranhos nos olhos e ajudam a evitar a perda de visão.

A POLARIS recomenda o uso de equipamentos de proteção individual (EPIs) aprovados, com marcas indicando que foram projetados de acordo com padrões como:

• VESC 8

• V-8

• Z87.1

• CE

Roupas e equipamentos de proteção adicionais que podem ser apropriados para suas condições de condução incluem:

• Sempre use sapatos ao operar. Considere usar botas acima do tornozelo adequadas para o terreno no qual você irá conduzir.

• Luvas integrais podem proteger contra o vento, sol, frio e objetos. Escolha luvas que se ajustem firmemente e deixem que os dedos se movam livremente e empunhem o volante de direção ou os apoios de mão.

• Use mangas compridas e calças compridas para proteger os braços e as pernas.

• A exposição prolongada ao vento e ao ruído do motor pode causar perda auditiva permanente. Usar dispositivos de proteção auditiva, como tampões para os ouvidos, pode ajudar a prevenir a perda da audição. Verifique a legislação local ou os regulamentos de condução da área na qual você se encontra antes de usar proteção auditiva, para se certificar de que seu uso seja permitido.

Sempre permaneça completamente dentro do veículo e empunhe o volante de direção ou os apoios de mão. As partes do corpo fora do veículo podem ser atingidas ao passar por objetos ou serem esmagadas durante um capotamento. Não coloque nenhuma parte do corpo fora do veículo por qualquer razão. Não se apoie na estrutura ROPS nem coloque qualquer parte de seu corpo na porta.

Conduzir esse veículo sem as portas da cabine fechadas ou travadas aumenta o risco de ferimentos graves ou morte em caso de um acidente ou capotamento. Certifique-se sempre de que todas as portas da cabine estejam fechadas e travadas durante a condução desse veículo.

Certifique-se de que os condutores prestem atenção e planejem antecipadamente. Se você achar ou perceber que o veículo poderá inclinar ou tombar, reduza o risco de ferimentos:

• Segure firmemente o volante de direção ou os apoios de mão e prepare-se.

• Não coloque nenhuma parte do corpo fora do veículo por qualquer razão.

Este veículo não foi projetado para transportar animais de estimação sem contenção. Um animal de estimação sem contenção pode ser arremessado sobre os condutores e feri-los, mesmo durante a operação normal. Ao transportar animais de estimação, use uma gaiola adequada para uso fora de estrada que fique fixada ao veículo.

Este veículo é projetado para usar um suporte e um recipiente de combustível portátil aprovados pela POLARIS. Combustíveis como gasolina podem ser extremamente inflamáveis. Capotamentos, colisões, condução brusca ou mudanças na elevação ou temperatura podem levar ao derramamento de combustível ou liberação de vapor de recipientes portáteis. Partes quentes do veículo podem causar incêndios, mesmo depois do desligamento do motor.

Transportar combustível incorretamente pode levar a queimaduras graves ou morte. Para reduzir esses riscos, somente transporte combustível usando um suporte e um recipiente de combustível portátil aprovados pela POLARIS e siga as instruções incluídas no recipiente e no suporte.

Nunca ultrapasse as capacidades de peso do veículo. Sobrecarregar o veículo ou transportar cargas de maneira inadequada poderá causar alterações na estabilidade e no manuseio, o que poderá causar perda de controle ou um acidente. Consulte o capítulo Especificações para obter as capacidades de peso.

Fixe a carga no compartimento de carga o mais para frente, centrada e o mais embaixo possível. Quando não for possível posicionar e fixar a carga dessa maneira, opere com cuidado extra. A carga não fixada poderá atingir e ferir os condutores, afetando o manuseio do veículo e resultando em perda de controle.

O peso dos condutores e da carga altera a frenagem, o manuseio e a estabilidade do veículo. Para evitar perda de controle, esterce gradualmente, opere em velocidades mais baixas e evite terrenos irregulares e íngremes.

Dirija com responsabilidade. Este veículo tem uma alta distância até o solo e outros recursos para lidar com terrenos acidentados. Ele pode capotar em situações nas quais outros veículos podem não fazê-lo. Manobras abruptas ou condução agressiva, mesmo em áreas planas e abertas, podem causar perda de controle, capotamentos, ferimentos graves ou morte. Para evitar perda de controle e capotamentos:

• Evite manobras abruptas, deslizamentos laterais, derrapagens ou derrapagens traseiras e nunca faça manobras tipo “zerinho”.

• Reduza a velocidade antes de entrar em uma curva.

• Evite acelerações bruscas ao fazer curvas, mesmo partindo de uma posição parada.

Operação fora de estrada em alta velocidade
Conduzir veículos fora de estrada para testar os limites de suas qualificações ou habilidades pode ser muito perigoso para você, para os passageiros e pessoas próximas. As qualificações básicas para conduzir um carro, VTT ou outros veículos fora de estrada não capacitam os condutores a tentar com segurança a operação fora de estrada em alta velocidade. Desenvolva suas qualificações gradualmente por meio de treinamento, prática e experiência com os vários modos de condução deste veículo e o terreno em que você operar. Sempre faça um reconhecimento em baixa velocidade (pré-operação) para tomar conhecimento de tudo que você possa encontrar.

A operação fora de estrada em alta velocidade pode levar a perda de controle, colisões ou aterrissagens duras, que podem ferir gravemente os ocupantes (mesmo sem capotar o veículo ou danificá-lo).

Se você planeja usar o veículo para competição fora de estrada em alta velocidade, poderão ser necessários equipamentos de segurança adicionais. Verifique as regras que se aplicam à sua competição.

Não faça saltos, pois isso pode levar a ferimentos graves ou morte. Saltar pode causar perda de controle, capotamentos ou colisões no chão, e pode danificar o veículo. Mesmo sem colidir, as aterrissagens podem ser duras o suficiente para causar a compressão total da suspensão do veículo (por exemplo, bater no fundo). Ferimentos graves, incluindo ferimentos na coluna cervical, poderão ocorrer mesmo que os condutores estejam seguros corretamente, usando capacetes, e que o veículo não sofra danos e permaneça em sua posição normal.

Você poderá encontrar ladeiras, “saltos” ou outras características do terreno que podem fazer o veículo voar, dependendo de sua velocidade. Elas podem ter sido projetadas incorretamente, ter uma manutenção precária ou podem não ser adequadas para este veículo. Desacelere, tome cuidado extra e evite saltar. Nunca faça este veículo saltar.

Observar outros saltarem ou voar não significa que você possa fazê-lo com segurança. A Polaris não pode determinar se algum salto que você possa encontrar é apropriado para este veículo. Qualquer salto, mesmo que pequeno, pode ter uma manutenção ou projeto precário, ou não ser adequado para este veículo, e pode causar ferimentos graves ou morte.

Faça planejamentos para ladeiras, terrenos acidentados, sulcos e outras alterações no terreno e na tração. Prossiga devagar e com cuidado extra em um terreno desconhecido. Evite superfícies pavimentadas. Mudanças repentinas no terreno, como buracos, depressões, barrancos, solo mais macio ou mais duro, ou outras irregularidades, podem causar perda de controle ou capotamento. Dê a si mesmo tempo para reagir a pedras, saliências ou buracos que podem ser difíceis de ser vistos. Operar em neve profunda ou grama alta pode tornar difícil ver obstáculos.

Se não for possível desviar de um obstáculo, como uma árvore caída ou uma vala, pare o veículo em um local seguro. Saia para inspecionar cuidadosamente a área. Olhe tanto o lado da entrada como o da saída. Se você tiver confiança suficiente para prosseguir com segurança, escolha o caminho que permitirá superar o obstáculo para minimizar o risco de tombamento lateral do veículo. Vá rápido o suficiente apenas para manter o seu impulso, mas de forma a ainda oferecer a você tempo de sobra para reagir às mudanças de condição. Se houver alguma dúvida sobre sua capacidade de manobrar com segurança sobre o obstáculo, você deverá dar meia volta se o solo for plano e houver espaço, ou dar marcha à ré até encontrar um caminho menos difícil.

A aplicação abrupta do pedal do acelerador pode causar a perda de tração dos pneus, reduzindo o controle do veículo e aumentando a possibilidade de um acidente, especialmente em um terreno íngreme ou ao atravessar obstáculos como pedras ou troncos.

Evite operar em vias públicas (pavimentadas ou de outro tipo). Este veículo não tem recursos de segurança para rodovias que veículos rodoviários podem ter (air-bags, freios ABS, controle de estabilidade etc.). Se outro veículo colidir com você, a probabilidade de ferimentos graves ou morte poderá ser maior. Da mesma forma, você poderá não ser capaz de evitar uma colisão ou capotamento se fizer manobras repentinas ou abruptas, como guinadas ou frenagem de emergência.

Embora possa ser legal localmente conduzir em algumas vias públicas em partes específicas do país, seu veículo não foi projetado ou certificado como um veículo a motor rodoviário. A Polaris não apoia o uso em vias públicas, a não ser que seja necessário atravessar estradas para ligar segmentos de trilhas para veículos fora de estrada. Se for necessário conduzir em uma rodovia, dirija devagar e de maneira defensiva. Seu veículo pode não ter os recursos necessários para satisfazer às leis estaduais ou locais que permitem o uso limitado de vias públicas. As modificações que você fizer para que seu veículo atenda a esses requisitos poderão invalidar a garantia do veículo. Além disso, consulte as instruções do fabricante dos pneus ou as limitações para operação em estradas, inclusive os limites de velocidade e o desgaste prematuro dos pneus.

A operação inapropriada em ladeiras pode causar perda de controle, capotamento ou acidentes, que podem resultar em ferimentos graves ou morte. Tenha extremo cuidado ao operar em ladeiras. Faça planejamentos para terrenos acidentados, sulcos e outras alterações no terreno e na tração.

Condução ladeira acima
Verifique o terreno antes de subir uma ladeira e certifique-se de que não seja escorregadia ou solta demais. Acione a tração em todas as rodas em ladeiras. Dirija em linha reta ao subir a ladeira, mantendo a velocidade e a aceleração constantes. Evite ladeiras íngremes, que podem causar o capotamento do veículo.

Recuperação de uma parada do motor em uma ladeira
Se o veículo perder totalmente a velocidade de avanço, acione os freios gradualmente e pare. Não tente dar meia volta com o veículo. Em vez disso, coloque a marcha à ré e deixe que o veículo desça lentamente a ladeira em linha reta. Aplique uma leve pressão no freio para controlar a velocidade.

Chegada ao topo de uma ladeira
Desacelere quando chegar ao topo de uma ladeira. Nunca passe cegamente sobre o topo de uma ladeira ou desça em alta velocidade. Um obstáculo, uma depressão brusca ou outro veículo ou pessoa poderá estar do outro lado da ladeira.

Condução ladeira abaixo
Verifique o terreno antes de descer uma ladeira e certifique-se de que não seja escorregadia ou solta demais. Acione a tração em todas as rodas e prossiga devagar, aplicando levemente o freio. Nunca desça uma ladeira com a transmissão em neutro ou com o motor desligado.

Evite andar na transversal em ladeiras
Se isso for inevitável, prossiga devagar e com cuidado extra. Evite obstáculos e mudanças de terreno que possam fazer com que o veículo tombe ou derrape. Se você sentir que o veículo começa a tombar ou derrapar, vire imediatamente ladeira abaixo.

Condução perto de áreas com árvores ou arbustos
Tenha cuidado extra ao operar perto de árvores, particularmente ao operar em trilhas estreitas. Ramos de árvores ou arbustos podem entrar na cabine e perfurar ou bater nos ocupantes.

Condução na neve
Mantenha sempre os pedais do acelerador e do freio sem neve e gelo. Acione os freios frequentemente para evitar o acúmulo de gelo ou neve nas pastilhas de freio, o que pode reduzir o desempenho dos freios.

Condução no gelo
Nunca opere o veículo sobre um corpo de água congelado a menos que tenha verificado que o gelo possa suportar o peso do veículo. Poderão ocorrer ferimentos graves ou morte se o veículo cair através do gelo.

Condução em água/queda em água
A operação em águas profundas ou com correnteza rápida pode causar perda de tração, perda de controle, capotamento ou arrasto pela água. Você pode se ferir com gravidade ou morrer por ficar preso e se afogar. Nunca opere o veículo em águas com correnteza rápida ou em águas que ultrapassem o nível do piso do veículo. Evite quedas acentuadas e rochas grandes. Escolha um percurso que ofereça pontos de entrada e saída com inclinações graduais. Freios úmidos podem ter capacidade de frenagem reduzida. Teste os freios após sair da água. Acione-os levemente e várias vezes trafegando lentamente ao mesmo tempo. O atrito ajudará a secar as pastilhas.

Condução em dunas de areia
Tenha cuidado extra ao operar em dunas de areia ou próximo a elas. Esteja alerta para mudanças no terreno. Nunca passe cegamente sobre o topo de uma ladeira ou desça em alta velocidade. Um obstáculo, uma depressão brusca, outro veículo ou uma pessoa poderá estar do outro lado da ladeira.

Condução em condições de baixa visibilidade
Tome cuidado extra e conduza lentamente em condições de visibilidade reduzida, como nevoeiro, chuva e escuridão.

Planeje antecipadamente para evitar a necessidade de manobras evasivas, como guinadas. Atingir um obstáculo (inclusive animais silvestres) inesperado pode ser perigoso. Dar uma guinada pode ser ainda mais perigoso, porque pode levar a perda de controle, capotamento ou colisões.

Ao operar em áreas com a possibilidade de encontro com animais silvestres em seu caminho, planeje antecipadamente para evitar desviar de animais se isso puder resultar em colisões ou capotamentos. Dirija devagar ou evite dirigir durante estações do ano ou horários do dia em que animais, como cervos, podem cruzar com maior probabilidade o seu percurso inesperadamente.

Evite colisões com outros veículos
Ao seguir outro veículo ou operar na mesma área com outros, mantenha uma distância segura para evitar colisões. Deixe um espaço extra quando as distâncias de visão forem limitadas por poeira, neve, curvas, ladeiras ou outras condições. Planeje antecipadamente para evitar ter que desviar ou sair da trilha para evitar uma colisão.

Em trilhas, prepare-se para dar espaço para que outros veículos passem. Se for necessário parar em uma trilha, mova seu veículo para a beira do caminho para permitir que os demais passem com segurança.

Corrija a derrapagem virando o volante na direção da derrapagem.
Nunca acione os freios durante uma derrapagem.

Se o veículo começar a derrapar ladeira abaixo ou se você achar que poderá tombar, vire ladeira abaixo imediatamente e pare. Manobre lentamente e com cuidado até que possa conduzir ladeira abaixo em linha reta.

Não continue a dirigir se o seu veículo puder sofrer danos ou se você se envolveu em uma colisão ou capotamento.
Operar um veículo danificado ou depois de uma colisão ou capotamento pode causar perda de controle, capotamento ou um acidente, que podem levar a ferimentos graves ou morte. Se você não puder transportar o veículo em segurança sozinho, contate um serviço de recuperação e reboque.

Depois de qualquer colisão, capotamento ou outro acidente, peça a um revendedor POLARIS que inspecione o veículo em relação a possíveis danos, incluindo os cintos de segurança, ROPS, freios, suspensão e sistemas de direção.

Prepare-se caso seu veículo sofra danos ou fique incapacitado, especialmente em áreas remotas. Pense antecipadamente em como obter ajuda e permanecer seguro até sua chegada sempre que você conduzir.

O veículo não tem um engate de reboque e não foi projetado para rebocar outro veículo por qualquer distância.
O reboque pode alterar o manuseio do veículo e causar perda de controle.

Há um anel de reboque para recuperação na dianteira 1 e na traseira 2 do veículo para fixar um guincho ou uma cinta.
Use esses anéis para recuperar este veículo caso ele fique atolado, para puxá-lo sobre um carro-guincho, ser rebocado ou para usá-lo para recuperar outro veículo. Esses anéis se destinam apenas para recuperação de emergência e não para rebocar veículos para outro local.

A recuperação incorreta pode causar perda de controle ou danos ao veículo. Fixe as cintas apenas nos locais especificados. Não fixe em nenhum outro ponto do veículo. Recupere um veículo somente com tamanho e peso iguais ou inferiores. Ao recuperar um veículo incapacitado, coloque a transmissão desse veículo em neutro. Não movimente um RZR a mais de 16 km/h (10 mi/h).

Operação, marcha lenta ou estacionamento perto de materiais combustíveis
Motor, escape e outros componentes do veículo podem estar muito quentes durante e após o uso. Não fique em marcha lenta ou estacione o veículo sobre qualquer coisa que possa entrar em contato com o sistema de escape e possa pegar fogo, como grama alta, mato, arbustos, folhas, detritos ou outra cobertura superficial alta. Não deixe lama, grama ou outros detritos se acumularem no motor ou no sistema de escape. Inspeciona e remova conforme a necessidade.

O rolamento do veículo pode causar ferimentos graves ou morte. Mesmo parado, o veículo pode se mover sempre que o seletor de marchas não está na posição ESTACIONAMENTO (P) ou quando os freios não são acionados. Sempre mude para ESTACIONAMENTO (P) ao desligar o motor ou sair do veículo. Tenha extremo cuidado se for inevitável sair do veículo em uma ladeira. Se você deixar o veículo desacompanhado em uma ladeira, bloqueie as rodas traseiras no lado de baixo da ladeira e mantenha crianças, animais de estimação e outros afastados do seletor de marchas.

Antes de engatar a ré, tenha muito cuidado para se certificar de que a área esteja sem pessoas ou obstáculos. Quando for seguro prosseguir, dê ré lentamente.

Depois da operação, inspecione o veículo em relação a danos e detritos para se certificar de que o veículo possa ser armazenado e operado novamente com segurança. Alguns itens a inspecionar incluem:

• Detritos que possam pegar fogo, como lama/grama perto do motor ou do sistema de escape

• Danos à suspensão, direção ou qualquer outra parte do veículo

• Problema nos pneus, como danos à banda de rodagem e à parede lateral

• Problema de montagem do amortecedor

Certifique-se de verificar quaisquer problemas e de resolvê-los antes de operar novamente.

Todo gás de escape do motor contém monóxido de carbono, um gás mortal. Respirar monóxido de carbono pode causar dores de cabeça, tontura, sonolência, náusea, confusão e, eventualmente, morte. O monóxido de carbono é um gás incolor, inodoro e insípido, que pode estar presente mesmo que você não veja nem cheire qualquer gás de escape do motor. Níveis mortais de monóxido de carbono podem se acumular rapidamente, e você pode se tornar rapidamente vencido e incapaz de se salvar. Da mesma forma, níveis mortais de monóxido de carbono podem permanecer por horas ou dias em áreas fechadas ou pouco ventiladas. Se você sentir quaisquer sintomas de envenenamento por monóxido de carbono, saia da área imediatamente, respire ar fresco e PROCURE TRATAMENTO MÉDICO.

• Não coloque o motor em funcionamento em áreas fechadas. Mesmo que você tente ventilar o gás de escape do motor com ventiladores ou janelas e portas abertas, o monóxido de carbono pode alcançar rapidamente níveis perigosos.

• Não coloque o motor em funcionamento em áreas parcialmente fechadas ou com pouca ventilação, como galpões, garagens ou abrigos para carros. Se você ligar um veículo em um desses locais, leve-o para fora e feche a porta o mais rapidamente possível. Se você se dirigir para um desses locais, desligue o motor o mais rapidamente possível.

• Não coloque o motor em funcionamento em áreas externas nas quais o gás de escape do motor possa ser aspirado para dentro de um edifício através de aberturas como janelas e portas.

• 1 Teto (se estiver equipado)

• 2 Estrutura ROPS

• 3 Volante de direção

• 4 Luzes dianteiras

• 5 Radiador

• 6 Porta da cabine

• 7 Tampa do tanque de combustível

• 8 Luzes traseiras

• 9 Compartimento de carga

O volante de direção pode ser inclinado para cima ou para baixo, conforme a preferência do condutor. Levante e segure a alavanca de ajuste do volante de direção 1 deslocando-o ao mesmo tempo para cima ou para baixo. Solte a alavanca quando o volante de direção estiver na posição desejada.

O volante de direção telescópico pode ser ajustado pressionando-se a alavanca de liberação 1 para baixo. Depois de liberado, o volante de direção pode ser inclinado para cima/para baixo e pode fazer um movimento telescópico para dentro/para fora livremente. Quando encontrar a posição desejada, segure o volante de direção no local adequado com uma mão e puxe a alavanca de liberação para cima com a outra. A alavanca de liberação se encaixará no local adequado quando for bloqueada.

O veículo é equipado com duas tomadas de acessórios de 12 V. Uma fica na parte dianteira do console central, na frente do seletor de marchas. A outra fica no compartimento de carga do apoio de braço. Use as tomadas para alimentar a luz auxiliar ou outros acessórios opcionais.

Este veículo é equipado com uma porta de carga da bateria localizada no painel. Isso permite que o operador carregue a bateria do veículo sem ter que acessar a bateria debaixo do assento do condutor. Consulte a seção Manutenção e carregamento da bateria para obter detalhes.

A direção eletrônica é acionada quando a chave da ignição é virada para a posição LIGADA. A EPS se mantém ligada se o veículo estiver em movimento ou em marcha lenta.

O indicador de advertência da EPS se ilumina rapidamente quando a ignição é virada para a posição LIGADA. Consulte a seção Lâmpadas indicadoras para obter detalhes.

Se o motor estiver desligado, mas a ignição permanecer na posição LIGADA, a EPS será desligada após 5 minutos de inatividade do motor. O indicador de advertência da EPS se ilumina para indicar que ela foi desligada.

Se o indicador de advertência da EPS permanecer ligado após a mudança da ignição para DESLIGADA e o motor der a partida, o sistema EPS ficará inoperante. Consulte seu revendedor POLARIS ou outra pessoa qualificada assim que possível para realizar o reparo. Continuar a operação pode resultar em danos permanentes à unidade EPS e maior esforço no esterçamento.

Os controles de áudio podem ser encontrados no lado esquerdo do volante de direção. O volume pode ser ajustado pressionando-se a parte inferior (diminuir volume) ou a parte superior (aumentar volume) do botão. O áudio pode ser pausado ou retomado pressionando-se o botão pausa.

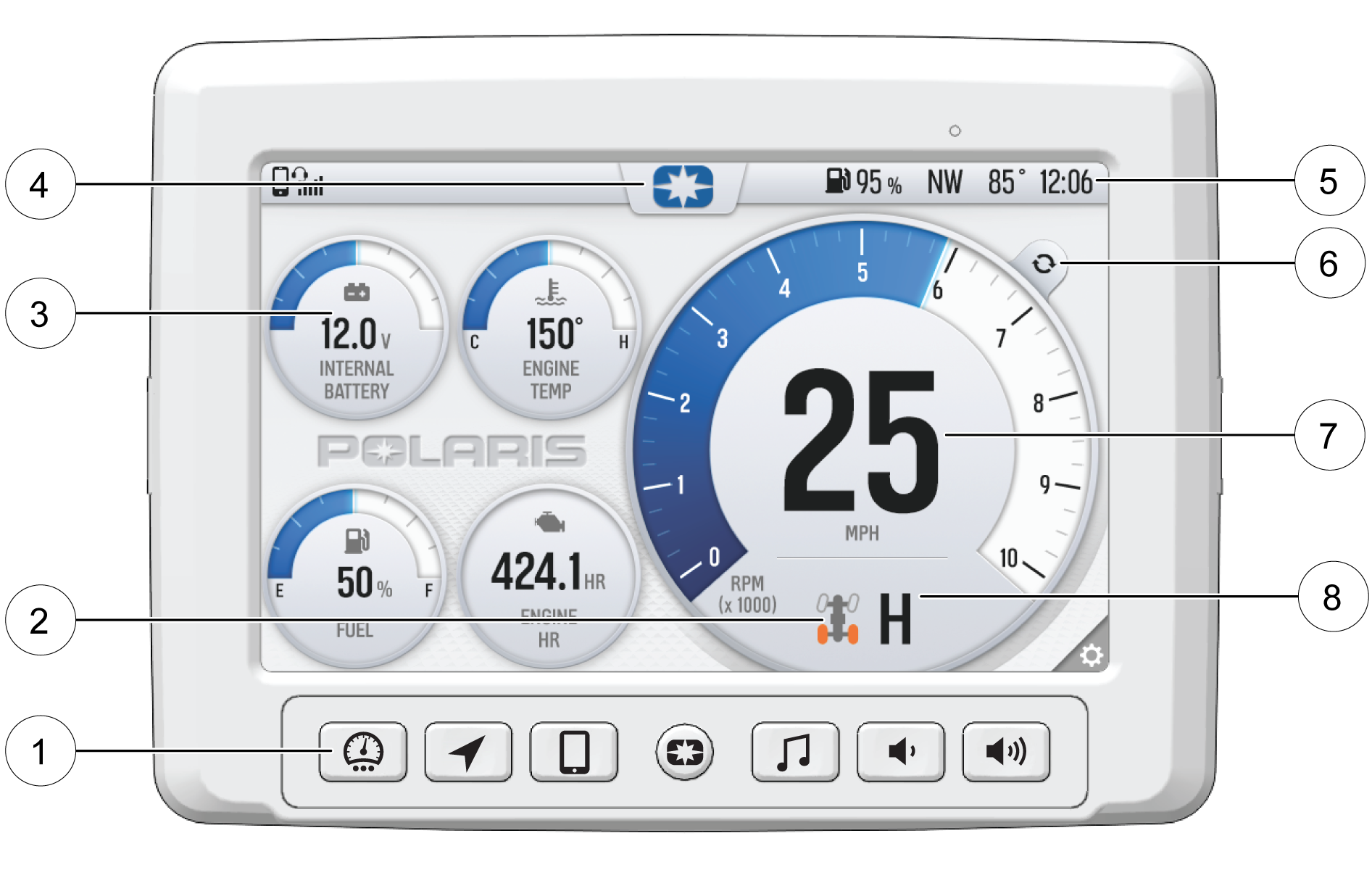

O botão POLARIS alternará o mostrador entre as telas do indicador, mapa e música.

Para obter mais informações sobre os botões de suspensão no lado direito do volante de direção, consulte a seção Suspensão ativa DYNAMIX DV.

As aberturas de ar forçam o fluxo de ar adicional do centro do capô para a cabine e se encontram nos lados do condutor 1 e do passageiro 2 perto das portas. Use as lâminas localizadas nas aberturas de ar para abrir ou fechar as aberturas.

Para ajustar o apoio de mão para passageiros, faça o seguinte:

1. Destrave os dois fechos do apoio de mão para passageiros 1.

2. Puxe ou empurre a haste até a posição desejada.

3. Trave os dois fechos no local adequado.

Este veículo é projetado para usar um suporte e um recipiente de combustível portátil aprovados pela POLARIS.

Painel de acesso ao motor

O painel de acesso ao motor localiza-se atrás dos assentos. Ajuste ou remova os assentos e, em seguida, remova o painel para acessar os componentes passíveis de manutenção do motor. Remova o painel girando os botões de fechamento 1 1/4 de volta.

Acesso do compartimento de carga

Toda a camada do compartimento de carga pode ser levantada para acessar a tampa de abastecimento de óleo de motor e as velas de ignição, removendo-se os quatro parafusos traseiros 2.

Esse veículo é equipado com portas da cabine Conduzir esse veículo sem as portas da cabine fechadas ou travadas aumenta o risco de ferimentos graves ou morte em caso de um acidente ou capotamento. Certifique-se sempre de que todas as portas da cabine estejam fechadas e travadas durante a condução desse veículo.

Sempre verifique se há desgastes e danos nas portas e travas antes de cada uso do veículo.

Substitua imediatamente qualquer peça desgastada ou danificada por peças disponíveis no revendedor autorizado POLARIS ou pessoa qualificada.

O seletor de marchas está localizado entre o assento do condutor e o assento do passageiro 1. Para mudar de marcha, pare o veículo e, com o motor em marcha lenta, desloque a alavanca até a marcha desejada. Não tente mudar as marchas com a rotação do motor acima da marcha lenta ou com o veículo em movimento.

• P: Estacionamento

• R: Ré

• N: Neutro

• L: Marcha baixa

• H: Marcha alta

Uso de marcha baixa

NOTICE

A utilização de uma marcha baixa quando as condições a exigirem prolonga a vida útil da correia de transmissão de seu veículo.

Mude sempre para uma marcha baixa para qualquer uma das seguintes condições:

• Operação em terrenos acidentados ou sobre obstáculos.

• Carregamento do veículo sobre um reboque.

• Ao transportar ou rebocar cargas pesadas.

• Ao operar constantemente em velocidades abaixo de 56 km/h (35 mi/h) em terrenos de reboque difícil, como lama, pedras ou areia/dunas.

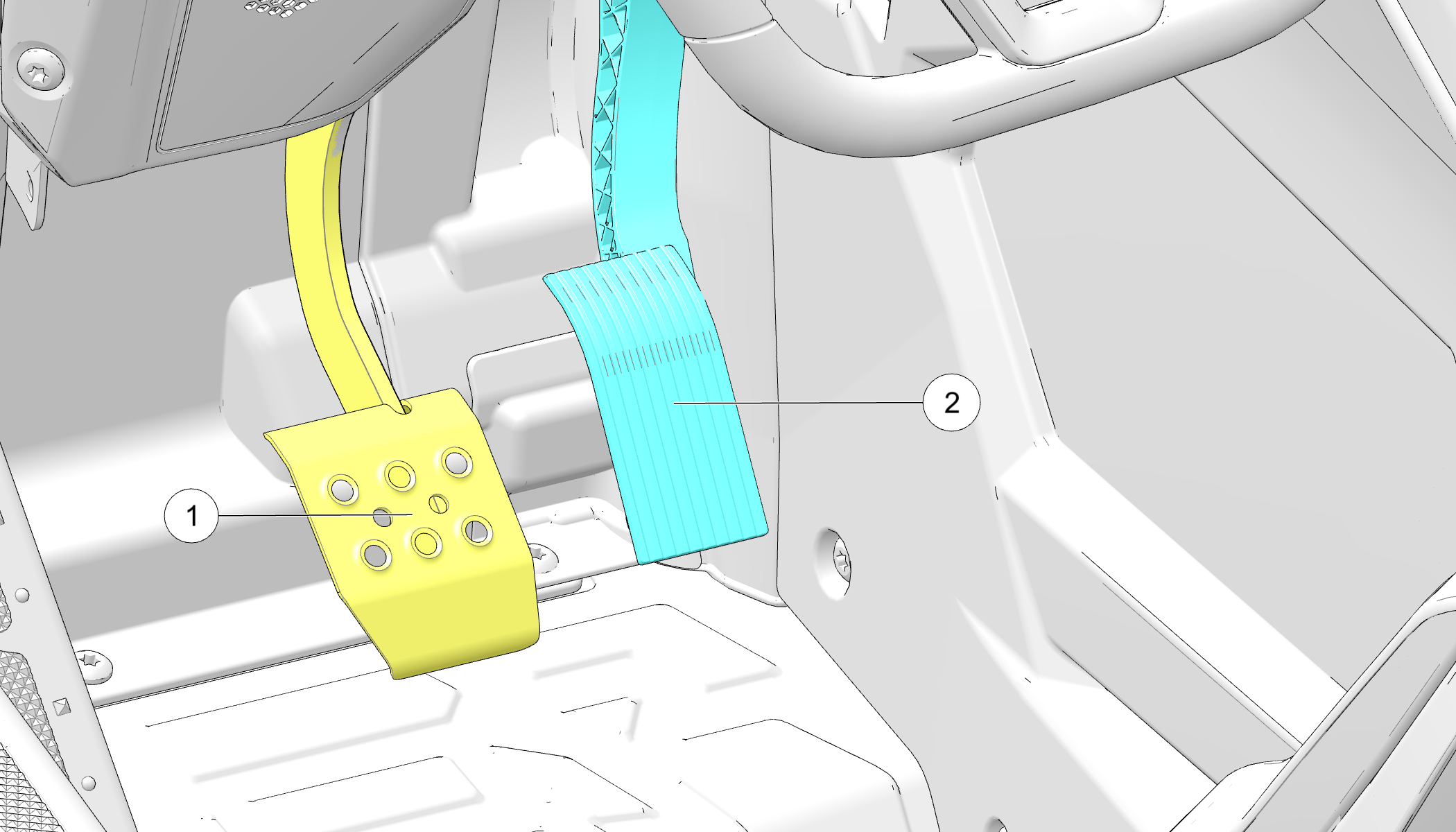

Pedal de freio

Pressione o pedal de freio 1 para reduzir a velocidade ou parar o veículo. Os freios devem ser acionados para que se possa ligar o motor.

Pedal do acelerador

Pressione o pedal do acelerador 2 para aumentar a rotação do motor. A pressão da mola faz o pedal voltar para a posição de repouso quando ele é liberado. Sempre verifique se o pedal do acelerador volta normalmente antes de ligar o motor.

NOTICE

Ao trafegar acima de 10 mph (16 kph) com o pedal do acelerador pressionado, a aplicação do freio por mais de dois segundos desabilitará o pedal do acelerador até que o freio seja liberado.

A estrutura de proteção contra capotamento (ROPS) desse veículo atende aos requisitos de desempenho contra capotamento da norma OSHA℠ 29 CFR 1928.53. Sempre peça ao seu revendedor autorizado POLARIS que inspecione cuidadosamente a ROPS (estrutura de proteção contra capotamento) caso ela seja danificada de alguma forma.

1 Etiqueta da ROPS

Nenhum dispositivo pode assegurar a proteção do ocupante no caso de um capotamento. Quando usado com cinto de segurança e portas ou redes da cabine, a ROPS impede que os ocupantes sejam arremessados para fora do veículo. Sempre siga todas as práticas de operação segura indicadas neste manual para evitar capotamento do veículo.

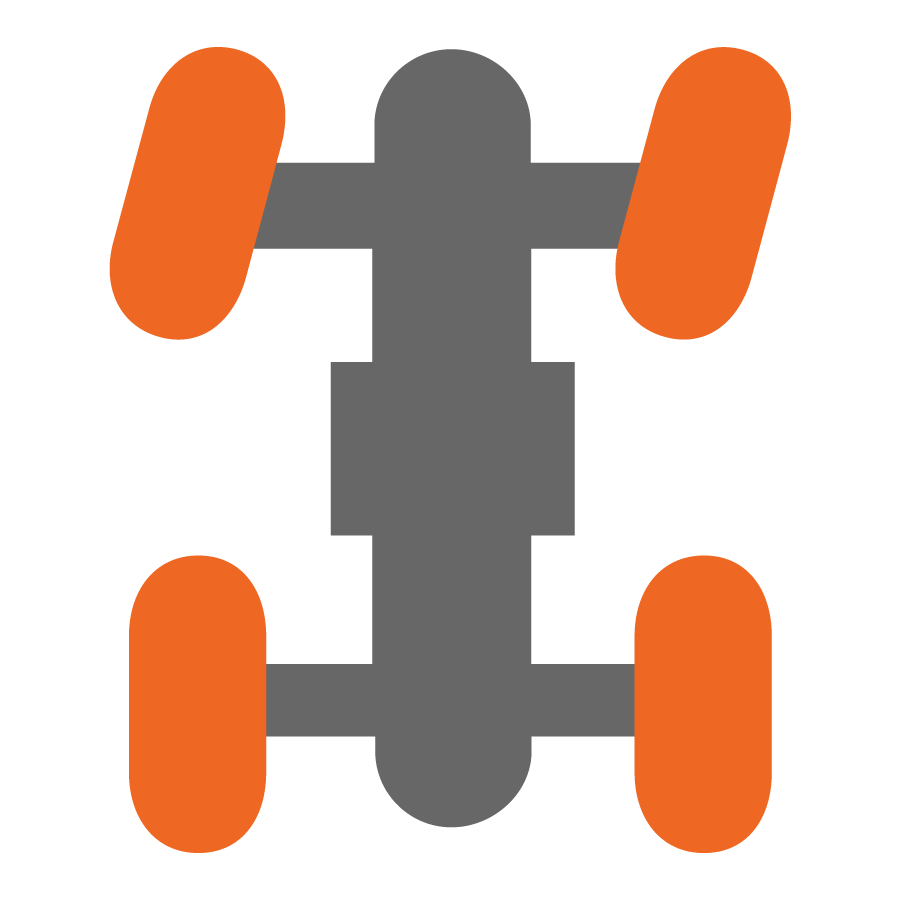

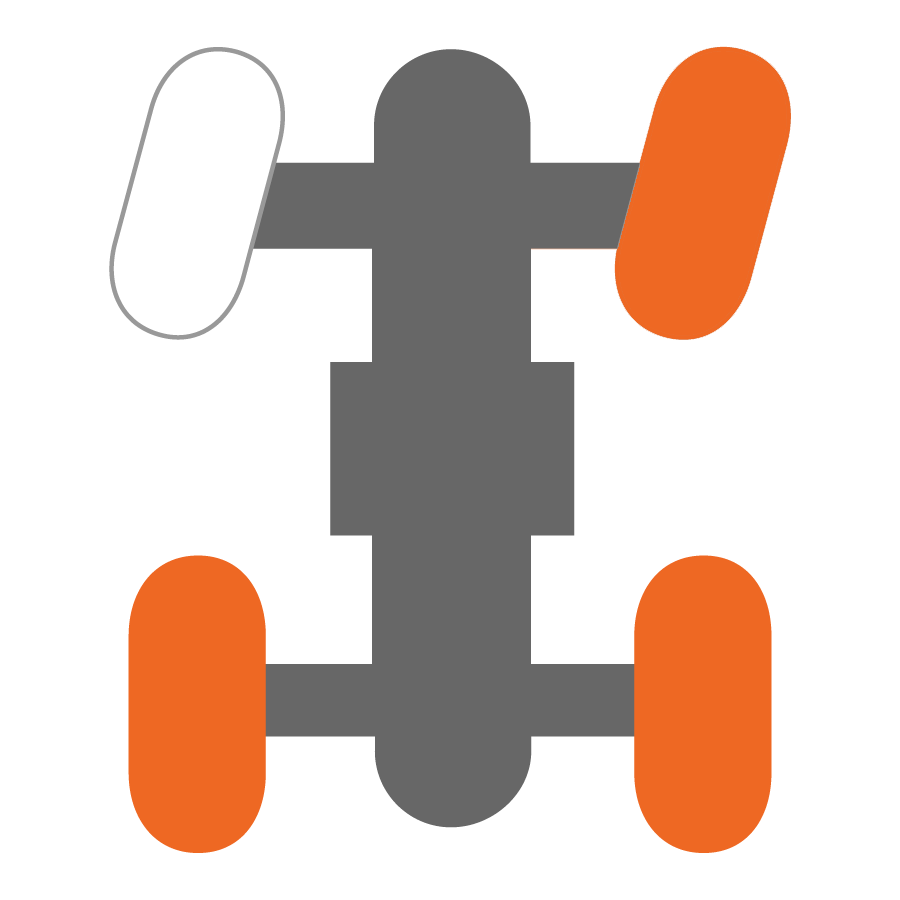

O sistema 4WD Pro Performance True é controlado pelo interruptor de modo da transmissão. Após o veículo estar com uma marcha engatada, o interruptor é ajustado em um dos três modos de transmissão. O modo atual do sistema de transmissão é indicado no painel de indicadores.

Acione o interruptor da 4WD antes de chegar nas condições em que o acionamento em todas as rodas pode ser necessário. Se as rodas traseiras estiverem girando, solte o acelerador e diminua a velocidade do veículo indicada para menos de 16 km/h (10 mi/h) antes de alternar para 4WD.

• 1 Velocímetro

• 2 Lâmpadas indicadoras

• 3 Central de informações para condutores

• 4 Tacômetro

• 5 Botões de seta

• 6 Botão MODO

• A central de informações para condutores localiza-se no painel de instrumentos. Todos os segmentos acendem por um segundo na partida.

• Se o painel de instrumentos não acender, pode ter ocorrido uma sobretensão na bateria e o painel de instrumentos pode ter se desligado para proteger o velocímetro eletrônico. Se isso ocorrer, seu revendedor POLARIS ou outra pessoa qualificada pode fornecer o diagnóstico adequado.

• A central de informações é ajustada em fábrica para exibir unidades padrão de medição dos EUA e um relógio de 12 horas. Para alterar para o sistema métrico e/ou para um relógio de 24 horas segure o botão MODO e vá até o menu relógio. Use as setas direcionais para alterar os ajustes do relógio.

Antes de conduzir com o novo mostrador, faça o seguinte:

• Baixe o aplicativo Polaris RIDE COMMAND na Apple^®/Google Play^® store e crie sua conta personalizada.

• Verifique o mostrador para garantir que você tenha visíveis os mapas e as trilhas apropriadas para sua área. Para alterar ou atualizar os mapas/trilhas, consulte a Atualizar mapas.

• As trilhas mudam frequentemente e o arquivo de dados de trilhas é considerado válido apenas por 90 dias após a data de lançamento. Mantenha seus dados de trilhas atualizados. Baixe as trilhas mais recentes em http://ridecommand.polaris.com.

A funcionalidade do telefone depende dos recursos de seu telefone celular.

• 1 Botões de comando de condução

• 2 Modo de transmissão

• 3 Widgets

• 4 Configurações

• 5 Barra de ícones

• 6 Modo de visualização de indicadores

• 7 Velocímetro/tacômetro

• 8 Status da marcha

Pressione o botão Tela de indicadores para alternar entre as telas de indicadores. O mostrador vem carregado com duas telas de indicadores diferentes. Outras telas de indicadores podem ser adicionadas ou excluídas.

Cada tela de indicadores é personalizável e pode ser definida com as seguintes configurações:

• Quatro widgets redondos

• Dois widgets redondos e uma lista de três valores de dados

• Uma lista de cinco valores de dados

Para personalizar suas telas de indicadores, pressione o ícone de engrenagem localizado no canto inferior direito do mostrador.

No menu de configurações, é possível visualizar informações do veículo, gerenciar dispositivos Bluetooth^®, atualizar o software do mostrador e muito mais.

Para acessar o menu “Settings” (configurações), pressione o botão menu 1.

Também é possível navegar até o menu de configurações pressionando o logotipo da POLARIS na parte superior da tela do mostrador 2. Isto abrirá o painel de controle. No painel de controle, selecione a guia configurações e, depois, pressione o botão All Settings (todas as configurações), localizado no botão da tela do mostrador.

Pressione 1 para alternar entre os dois modos de visualização de indicadores disponíveis, analógico e digital.

Quando estiver no modo digital de visualização de indicadores, pressione 2 para inverter as unidades de km/h e rpm.

Na guia Control (controle), selecione o modo do mostrador entre as opções disponíveis.

O modo do mostrador pode ser definido com os modos Day (dia), Night (noite) ou AUTO (automático).

Modo dia

Modo noite

Os controles de temperatura dos assentos podem ser acessados através do mostrador do Ride Command pressionando o ícone do menu 1 na parte superior da tela principal ou pressionando o botão NorthStar.

Cada assento pode ser controlado independentemente pressionando o assento aplicável no mostrador. O recurso de assento aquecido tem 3 intensidades de calor, que podem ser alterados pressionando o ícone de assento aquecido. Para desligar o assento aquecido, pressione o ícone até que nenhuma barra ou indicador esteja presente.

O recurso de assento ventilado tem uma configuração que pode ser ligada e desligada pressionando o ícone de assento ventilado.

O Sistema de segurança ativado por PIN (P.A.S.S.) opcional destina-se a prevenir o uso não autorizado. Quando habilitado, o veículo não pode ser operado até que uma senha válida tenha sido digitada usando a tela do mostrador do Ride Command.

Habilitar o P.A.S.S.

NOTICE

Após ativar o P.A.S.S. pela primeira vez, você deve desligar o veículo e deixar o módulo de controle eletrônico (ECM) desligar totalmente antes de dar partida novamente. Isso pode demorar até três minutos.

1. Vá para o menu de configurações pressionando o botão Menu.

2. Selecione “Vehicle Settings” (configurações do veículo) na barra de ferramentas esquerda.

3. Selecione “Engine Start Lockout” (travamento da partida do motor).

4. Se for a primeira vez em que você ativa o P.A.S.S., será solicitado a digitar uma nova senha. Digite e verifique a nova senha.

   Anote sua senha.

5. Passar o “Engine Start Lockout” (travamento da partida do motor) de “No” (não) para “Yes” (sim).

6. Desligue o veículo usando o interruptor da chave de ignição.

NOTICE

Se a bateria ficar fraca enquanto o sistema P.A.S.S. estiver habilitado, o medidor poderá mostrar “New Vehicle Detected” (novo veículo detectado) após a bateria ter sido recarregada/substituída. Deixe a chave na posição LIGADA para permitir a reconfirmação do sistema.

Desabilitar o P.A.S.S.

1. Vá para o menu de configurações pressionando o botão Menu.

2. Selecione “Vehicle Settings” (configurações do veículo) na barra de ferramentas esquerda.

3. Selecione “Engine Start Lockout” (travamento da partida do motor).

4. Digite a senha para desabilitar o P.A.S.S.

5. Passar o “Engine Start Lockout” (travamento da partida do motor) de “No” (não) para “Yes” (sim).

Para atualizar o software, faça o seguinte:

Baixar software em seu computador pessoal

1. Acesse ridecommand.polaris.com/display . Selecione o mostrador que corresponde ao que está instalado em seu veículo.

2. Clique no botão Update Software (atualizar software).

3. Salve o arquivo em um pen drive USB removível. É recomendável usar um pen drive USB com 32 GB no formato exFAT^®.

Carregar software em seu veículo

1. Conecte o pen drive USB na porta USB do veículo e ligue o mostrador. Nota: certifique-se de que o pen drive USB esteja totalmente inserido na porta.

2. Ligue seu veículo.

3. No mostrador, pressione o botão com o ícone Polaris.

4. No canto direito, selecione All Settings (todas as configurações).

5. Selecione General (geral).

6. Selecione System Information (informações do sistema).

7. Selecione o arquivo que você deseja instalar. “Newest” (mais recente) será exibido automaticamente ao lado da versão mais nova detectada no pen drive USB.

8. O mostrador irá reiniciar e instalar o software.

Mensagens de erro e Solução de problemas

Se ocorrer um erro ao atualizar o software, execute uma ou todas das ações a seguir para resolver o problema:

• Remova e reconecte o pen drive USB firmemente.

• Verifique se os arquivos do mostrador estão dentro de uma pasta no pen drive.

• Verifique se somente os arquivos do mostrador estão no pen drive. Remova quaisquer outros arquivos se necessário.

• Tente usar um pen drive USB diferente.

• Certifique-se de que a capacidade de dados do pen drive USB seja maior do que 1 GB e menor do que 64 GB.

• Reformate o pen drive com o formato correto (FAT32 ou exFAT^®). Baixe novamente a(s) atualização(ões) no site RIDE COMMAND. Arraste e solte o(s) arquivo(s) na pasta do pen drive.

Para atualizar os mapas em seu mostrador, faça o seguinte:

1. Vá até ridecommand.polaris.com/display e baixe a atualização do mapa em um pen drive USB.

2. Insira o pen drive USB na porta USB do veículo.

3. Pressione Update Maps (atualizar mapas) nas General Settings (configurações gerais).

4. Selecione o arquivo que você deseja instalar pressionando o ícone de seta para baixo correspondente.

5. Isto irá atualizar o mapa do mostrador, o que o reiniciará automaticamente assim que a atualização estiver concluída. Não remova o pen drive USB até que o mostrador reinicie completamente.

Atualizações de software

Para a atualização do software, a POLARIS recomenda o uso de um pen drive USB SanDisk^® ou similar com, no mínimo, 1 GB de memória disponível, formatado usando o sistema de arquivos exFAT^®. Para obter melhores resultados, remova todos os arquivos do pen drive antes de iniciar o processo de atualização.

Atualizações de mapas, trilhas e pontos de interesse

Para obter atualizações de mapas, trilhas e pontos de interesse, é necessário um pen drive USB de 32 GB ou maior (recomenda-se enfaticamente o uso de um pen drive USB 3.0). O pen drive USB deve ser formatado com exFAT^® antes de se copiar o arquivo dos mapas nele.

Seu veículo pode ser equipado com a tecnologia RIDE COMMAND+, o que fornece acesso às informações personalizadas do seu veículo, incluindo integridade do veículo, localizador de veículos e diagnósticos de problemas, junto com diversos recursos através do aplicativo móvel Polaris. Será necessário ter uma conexão de celular para visualizar esses recursos.

Para saber mais sobre o RIDE COMMAND+, incluindo veículos equipados ou compatíveis, recursos específicos, e para acessar o guia do usuário do RIDE COMMAND+, acesse https://ridecommand.polaris.com/en-us/ride-command-plus/ ou escaneie o código QR.

Isenção de responsabilidade: Os recursos do RIDE COMMAND+ variam conforme a região.

Não modifique os componentes do motor, da admissão ou do escape pois isso pode afetar a conformidade com os requisitos de controle de ruídos da EPA dos EUA (40 CFR 205) e os requisitos de nível de ruído locais.

Seu veículo POLARIS tem um supressor de centelhas testado e qualificado de acordo com a norma USFS 5100-1d. As leis federais exigem que esse supressor de centelhas seja instalado e esteja funcional quando o veículo for operado em terrenos públicos.

A operação de veículos fora de estrada em terrenos públicos nos EUA é regulamentada pelo 43 CFR 420. As violações estão sujeitas a multas. As regulamentações federais podem ser visualizadas on-line no site www.ecfr.gov.

O motor é equipado com um sistema de cárter fechado. Os gases não queimados são forçados a voltar para a câmara de combustão pelo sistema de admissão. Todos os gases de escape saem através do sistema de escapamento.

As emissões do escape são controladas pelo projeto do motor. Um sistema de injeção eletrônica de combustível (EFI) controla o fornecimento de combustível. Os componentes do motor e da injeção eletrônica de combustível (EFI) são ajustados em fábrica para se ter um desempenho ideal e não são ajustáveis.

A etiqueta de emissões localiza-se na estrutura dianteira esquerda do veículo.

O sistema de ignição por centelhas está em conformidade com a norma canadense ICES-002.

Este veículo está em conformidade com os requisitos de EMC do Regulamento UN ECE 10 e as diretivas europeias 97/24/EC e 2004/108/EC.

Radiação não ionizante: Este veículo emite um pouco de energia eletromagnética. Pessoas que usam dispositivos médicos implantados ativos ou não ativos (como dispositivos de controle e monitoramento do coração) devem analisar as limitações de seus dispositivos e as normas aplicáveis para energia eletromagnética e as diretivas aplicáveis a este veículo.

Qualquer pessoa ou oficina de reparo qualificada pode fazer manutenção, substituir ou reparar os sistemas ou dispositivos de controle de emissões do seu veículo. Um revendedor autorizado POLARIS pode realizar qualquer serviço que possa ser necessário para o seu veículo. A POLARIS também recomenda peças POLARIS para a realização de serviços relacionados com emissões, entretanto, podem ser usadas peças equivalentes.

Uma peça fornecida por um fabricante de peças pós-venda que reduza a eficiência dos controles de emissões do veículo poderá violar a Lei do ar limpo. Adulterar o controle de emissões é proibido por lei federal.

Os proprietários são responsáveis pela realização das manutenções agendadas identificadas neste manual do proprietário.

A manutenção periódica e cuidadosa o ajudará a manter seu veículo nas condições mais seguras e mais confiáveis possíveis. A inspeção, o ajuste e a lubrificação de componentes importantes são explicados na tabela de manutenção periódica.

Inspecione, limpe, lubrifique, ajuste e substitua as peças conforme necessário. Quando a inspeção revelar a necessidade de substituição de peças, peças originais POLARIS estão disponíveis em seu revendedor POLARIS. Peças equivalentes podem ser usadas para os serviços relacionados a emissões.

Serviços e ajustes são importantes para a operação correta do veículo. Se você não estiver familiarizado com o procedimento seguro de serviços e ajuste, um revendedor qualificado pode realizar essas operações.

Os veículos submetidos a padrões de uso pesados ou severos, devem ser inspecionados e passar por manutenção com maior frequência.

Definição de uso severo

• Imersão frequente em lama, água ou areia

• Uso de altas rotações em corridas ou atividades similares

• Operação prolongada em baixa velocidade ou carga pesada

• Marcha lenta por tempo prolongado

• Percursos curtos frequentes em clima frio (o motor frequentemente não funciona tempo suficiente para atingir a temperatura ideal de operação)

• Operação prolongada em alta velocidade como em percursos rodoviários

Preste atenção especial ao nível do óleo. O aumento do nível do óleo em clima frio pode indicar o acúmulo de contaminantes no reservatório de óleo ou cárter. Troque o óleo imediatamente se o nível começar a subir. Monitore o nível do óleo e se ele continuar a subir, descontinue o uso e determine a causa. Seu revendedor POLARIS ou outra pessoa autorizada pode auxiliá-lo.

Verifique e lubrifique todos os componentes nos intervalos indicados na seção Tabela de manutenção periódica ou mais frequentemente sob uso severo como em condições úmidas ou de poeira excessiva. Os itens não listados na tabela devem ser lubrificados no intervalo geral de lubrificação.

1 Graxeira do eixo da transmissão traseira

WARNING

Não disponha os fusíveis de modo incorreto nem use fusíveis de reposição com valores de corrente incorretos. Isso pode causar sobrecarga elétrica, que pode resultar em ferimentos graves ou morte.

Central principal de fusíveis

Se o motor desligar ou não der partida, se a direção eletrônica parar de funcionar (se estiver equipado) ou se você tiver outras falhas elétricas, pode ser necessária a troca de um fusível. Localize e corrija qualquer curto-circuito que possa ter queimado o fusível e, depois, substitua o fusível.

Existem duas centrais de fusíveis/relés acessíveis no veículo. A central principal de fusíveis 1 encontra-se no vão da roda traseira no lado do condutor. Remova o escudo de proteção antes de acessar a central principal de fusíveis.

Etiqueta	Valor	Função
FAN	Fusível MCASE de 30 A	Ventoinha de arrefecimento do motor
PDM 1	Fusível MCASE de 30 A	Energia para a central secundária de fusíveis para luzes, instrumentos, fusível do amplificador de áudio e relé de acessórios
PDM 2	Fusível MCASE de 30 A	Energia para a central secundária de fusíveis para tomadas auxiliares, chassi, SCM e fusível contra choque
PDM 3	Fusível MCASE de 30 A	Energia para a central secundária de fusíveis para o combustível e o fusível da injeção eletrônica de combustível
EPS	Fusível MCASE de 50 A	Direção eletrônica
PULSE PWR	Fusível ZCASE de 200 A	Energia da bateria para Polaris Pulse e cabo 6 AWG
AUD AMP	Fusível de 30 A	Amplificador de áudio

Central secundária de fusíveis

A central secundária de fusíveis 2 fica sob o painel do lado do condutor, acima do pedal do acelerador.

Etiqueta	Valor	Função
FUEL	Fusível de 10 A	Bomba de combustível
TERM BLK	Fusível de 10 A	Acessório do bloco de terminais
INST ACCY	Fusível de 7,5 A	Acessório de diagnóstico, luz de LED interna, acessório do mostrador (opcional)
PWR PT 1	Fusível de 10 A	Soquete de 12 V (na frente do seletor de marchas)
INST UNSW	Fusível de 7,5 A	Mostrador (opcional), indicador, diagnóstico
LIGHTS 1	Fusível de 7,5 A	Potência comutada para os faróis, interruptores, luzes de destaque internas
LIGHTS 2	Fusível de 10 A	Potência B+ para os faróis, luzes Fang, luzes de destaque internas
CHASSIS	Fusível de 15 A	Luz do interruptor da AWD, aquecedor do sensor de oxigênio, ativação do EPS, sensor de velocidade do veículo, interruptor do cinto de segurança, ativação do SCM (opcional), interruptor de modo do SCM (opcional), bobina da AWD, indicador, válvula de descarga do turbo
AUX	Fusível de 10 A	Tomada de 12 V
EFI	Fusível de 10 A	Ativação do ECM, bobina do relé da bomba, bobina do relé da injeção eletrônica de combustível, injetores, bobina do relé do SCM (opcional), bobina do relé das luzes, bobina da ignição
COIL 1	Fusível de 7,5 A	Cilindros 1 e 4
COIL 2	Fusível de 7,5 A	Cilindros 2 e 3
FRONT DIFF	Fusível de 10 A	Diferencial dianteiro
CHARGE	Fusível de 15 A	Porta de carga da bateria
Fusíveis adicionais (se estiver equipado)
SCM	Fusível de 7,5 A	Módulo de controle dos amortecedores
SHOCK	Fusível de 15 A	Potência dos amortecedores
VCM	Fusível de 10 A	Módulo de controle do veículo

O nível do líquido de arrefecimento do motor é mantido por um sistema de tanque pressurizado remoto. O tanque pressurizado remoto é conectado ao motor e ao radiador e proporciona uma tampa de pressão e um ponto de enchimento únicos para o veículo.

O tanque de pressão é projetado para conter um volume de ar acima do nível do líquido de arrefecimento. À medida que a temperatura operacional do líquido de arrefecimento aumenta, o nível do líquido de arrefecimento no tanque de pressão aumenta e empurra o ar para fora através da tampa de pressão. À medida que a temperatura do líquido de arrefecimento do motor diminui, o nível do líquido de arrefecimento no tanque de pressão abaixa e aspira o ar para dentro através da tampa de pressão.

O deslizamento da correia é responsável pelo excesso de calor que destrói correias, desgasta componentes da embreagem e causa falha nas tampas externas da embreagem. Mude para a faixa baixa durante a operação em velocidades mais baixas para aumentar a vida útil dos componentes da PVT (correia, tampa, etc.).

Limpe periodicamente o supressor de centelhas para remover o carbono acumulado. Um supressor de centelhas entupido afeta o desempenho do motor. Limpe diariamente ao conduzir na lama e água. Substitua o supressor se estiver trincado ou danificado antes da operação.

Para fazer a manutenção do supressor de centelhas:

1. Desligue o motor e deixe o sistema de escape esfriar.

2. Remova o parafuso de fixação do supressor 1.

3. Use uma escova não sintética para limpar a tela do supressor. Uma escova sintética pode derreter se os componentes estiverem quentes. Se necessário, use ar comprimido para retirar os detritos da tela.

4. Inspecione se há desgaste e danos na tela. Substitua uma tela desgastada ou danificada.

5. Reinstale o supressor. Aplique o torque especificado no parafuso.

   TORQUE

   Parafuso de fixação do supressor de centelhas:

   11 N·m (8 lb·pé)

Os freios dianteiros e traseiros são de discos hidráulicos acionados pelo pedal do freio.

Sempre verifique o curso do pedal de freio e o nível do reservatório do fluido de freio antes de cada uso do veículo. Quando acionado, o pedal do freio deve estar firme. Qualquer esponjosidade indica um possível vazamento de fluido ou nível baixo do fluido de freio, o que deve ser corrigido antes da condução do veículo. Consulte a seção Fluido de freio para obter mais detalhes.

Se você descobrir alguma irregularidade no sistema do freio, incluindo o curso excessivo do pedal, entre em contato com seu revendedor para obter o diagnóstico e o reparo corretos.

As lentes do farol e das luzes traseiras ficam sujas durante a operação normal. Limpe frequentemente as luzes para garantir um campo de visão claro, bem como a visibilidade para os outros veículos.

Se for impossível levar o seu veículo a um revendedor antes de ligar o motor, siga as etapas indicadas abaixo.

1. Leve o veículo para um local seco.

2. Verifique a caixa do filtro de ar. Consulte a seção Filtro de ar para obter detalhes. Se houver água, seque a caixa do filtro de ar e troque o filtro por um novo.

3. Remova a tampa da central de fusíveis/relés. Consulte a seção Central de fusíveis/relés para obter detalhes. Deixe que a umidade seque e reinstale a tampa.

4. Seque as aberturas das velas com um pano seco, em seguida remova as velas de ignição.

5. Gire o motor várias vezes para expelir qualquer água remanescente dos cilindros do motor.

6. Seque as velas de ignição e reinstale-as ou instale velas de ignição novas.

7. Tente ligar o motor. Se necessário, repita o procedimento de secagem.

8. Leve o veículo para que sejam realizados serviços o mais rápido possível, quer você tenha conseguido ligá-lo ou não. Seu revendedor POLARIS pode prestar o serviço necessário.

9. Se entrar água na PVT, siga as etapas da seção Sistema de Transmissão Variável POLARIS (PVT) para obter os procedimentos de secagem.

Verifique a folga especificada do volante de direção e se a operação está suave nos intervalos indicados na Tabela de manutenção periódica.

1. Posicione o veículo em um solo nivelado.

2. Vire o volante de direção levemente para a esquerda e direita.

3. Deve haver 0,8–1,0 in (20 a 25 mm) de folga.

4. Se houver folga excessiva ou ruídos estranhos ou se você sentir a direção dura ou “emperrando”, peça a um revendedor autorizado POLARIS ou outra pessoa qualificada que inspecione o sistema de direção.

Seu veículo possui uma bateria de baixa manutenção. Sempre mantenha os terminais e conexões da bateria livres de corrosão. Se for necessária uma limpeza, remova a corrosão com uma escova de aço rígida. Lave com uma solução de uma colher de sopa de bicarbonato de sódio e um copo de água. Enxágue bem com água da torneira e seque com panos de limpeza limpos. Cubra os terminais com graxa dielétrica ou vaselina.

Não é recomendado rebocar esse veículo. Sempre transporte o veículo em sobre um reboque ou caminhão plataforma com todas as quatro rodas acima do solo. Consulte a seção Transporte do veículo para obter detalhes.

Se for inevitável rebocar um veículo desligado, coloque sua transmissão em neutro. Reboque pela distância mais curta possível. Não trafegue a mais de 10 mph (16 kph).

A distribuição do peso da carga colocada no reboque é importante e afeta o comportamento do veículo na estrada. Certifique-se de que o peso da carga seja distribuído corretamente e o reboque não esteja pesado na traseira, na dianteira ou lateralmente.

Rebocar o veículo ou tentar rebocar este veículo de maneira incorreta pode resultar em ferimentos graves ou morte. O transporte inadequado também pode causar danos ao veículo, o que pode envolver o arremesso de peças e a criação de riscos em vias públicas para outros motoristas.

Vire o veículo para a frente.
Ao usar um reboque aberto, vire o veículo para a frente ou remova o teto e o para-brisas.

Sempre chame um assistente caso não se sinta seguro ao carregar o veículo sozinho. Um calço de roda ou um marcador também pode ser usado como indicação da proximidade da dianteira do reboque ao estacionar o veículo.

Certifique-se de que tudo no veículo esteja fixado.
Dê uma volta ao redor do veículo e certifique-se de que:

• As portas estejam travadas

• O capô dianteiro e os compartimentos de armazenamento estejam travados

• Os encostos dos assentos traseiros estejam travados

• A carga esteja fixada ou removida

• O veículo esteja em ESTACIONAMENTO (P)

Aprenda a ajustar o sistema de amortecedores Dynamix antes de tentar amarrar o veículo.
Para evitar que as cintas de amarração fiquem frouxas durante o transporte, ajuste o sistema Dynamix para COMFORT (confortável) antes de esticar as amarras. Certifique-se de seguir as instruções para ajustar a suspensão antes de efetuar a amarração.

Use os pontos de fixação designados.
Este veículo é equipado com quatro pontos de fixação para transporte. Passe as cintas de modo que não entrem em contato com nenhuma peça do veículo e se desgastem ou afrouxem durante o transporte. Não use um guincho para fixar o veículo ao reboque.

Não é recomendado rebocar este veículo.
Sempre transporte este veículo sobre um reboque ou caminhão plataforma com todas as quatro rodas acima do solo. Se for inevitável rebocar este veículo quando estiver incapacitado, coloque a transmissão em NEUTRO e reboque-o pela distância mais curta possível. Não reboque este veículo a mais de 16 km/h (10 mi/h).

Use amarras adequadas.
Dispositivos de fixação, como cintas de amarração, são fabricados para suportar uma força máxima ou limite de carga que podem ser aplicados durante serviço normal. Isso é conhecido como Limite de carga de trabalho (WLL). Cada cinta de amarração precisa ter um WLL que exceda o WLL mínimo.

Consulte seu revendedor POLARIS ou pessoa qualificada para informar-se sobre as especificações da embreagem.

Para operação em alta elevação, podem ser necessárias diferentes partes da embreagem. Consulte seu revendedor POLARIS para obter mais informações.

Número de peça: 1323778

Carga aberta : Há uma quebra nos fios que conduzem ao item listado na tabela (injetor, bomba de combustível, etc.) ou o item falhou.

Curto com o terra : O fio está em curto com o terra entre a unidade de controle eletrônico e o item listado na tabela.

Carga em curto : Os fios que conduzem ao item listado na tabela estão em curto ou o item sofreu um curto-circuito interno.

Curto com a bateria : O fio que vai do item listado na tabela à unidade de controle eletrônico está em curto com um fio na tensão da bateria.
