POLARIS-variaattorijärjestelmä (PVT)

WARNING

Näiden toimenpiteiden laiminlyönti voi aiheuttaa loukkaantumisen tai kuoleman. Älä tee muutoksia mihinkään variaattorijärjestelmän osaan. Muussa tapauksessa osan rakenne voi heikentyä ja osa voi hajota suuressa nopeudessa. Variaattorijärjestelmä on tarkkuustasapainotettu. Muutosten seurauksena järjestelmän tasapaino heikentyy, minkä seurauksena syntyy värinöitä ja osien kuormitus lisääntyy.


Variaattorijärjestelmä pyörii suurilla nopeuksilla, ja kytkimen osiin kohdistuu suuria voimia. Omistajana vastuullasi on kuitenkin huolehtia seuraavista toimenpiteistä oman turvallisuutesi ja muiden turvallisuuden vuoksi:

  • Noudata aina kaikkia suositeltuja huoltotoimenpiteitä. Tarkista ja puhdista kytkimen ja tuuletusjärjestelmän sisäosat ja ympäristö liasta, kun vaihdat hihnan uuteen.

  • Ota yhteys jälleenmyyjään tai muuhun pätevään huoltomekaanikkoon, mikäli käyttöoppaassa kehotetaan tekemään niin.

  • Tämä variaattorijärjestelmä on suunniteltu käytettäväksi vain POLARIS-tuotteissa. Älä asenna sitä mihinkään muuhun tuotteeseen.

  • Varmista aina, että variaattorijärjestelmän kotelo on tukevasti paikallaan ajon aikana.

Hihnan vaihto/Roskien poisto

Jos hihna vioittuu, puhdista roskat kytkimen ilmakanavasta, kytkimestä ja moottoritilasta vaihdettaessa hihnaa.

WARNING
Jos KAIKKIA roskia ei poisteta hihnaa vaihdettaessa, ajoneuvo voi vaurioitua ja sen hallinta voidaan menettää, jolloin seurauksena voi olla vakava loukkaantuminen tai kuolema.

Vaihda hihna seuraavasti:

  1. Aja ajoneuvo tasaiselle pinnalle. Kytke vaihteisto pysäköinti -asentoon.

  2. Nosta kuormatila ylös.

  3. Irrota kahdeksan (8) kytkimen kannen ruuvia 1. Jokainen ruuvi irrotetaan räikkävarrellisella 8 mm hylsyavaimella ja jatkovarrella.

  4. Vedä suojan alaosaa ulospäin ja jousituksen yli suojan poistamiseksi.

  5. Varmista, että suojan tiiviste ei putoa urasta, kun poistat sitä.

  6. Merkitse hihnan pyörimissuunta, jotta se voidaan asentaa samaan suuntaan.

  7. Aseta kytkimen levitintyökalu käytettävän (välittävän) kytkimen kierteitettyyn reikään kuvan osoittamalla tavalla ja käännä myötäpäivään kytkimen levittämiseksi.

    NOTE

    Kytkimen levitintyökalu, osanumero 2883577, löytyy ajoneuvon työkalusarjasta.

  8. Ohjaa hihna ulos käytettävästä kytkimestä ja käyttävästä kytkimestä. Irrota hihna ajoneuvosta.

  9. Poista kaikki variaattorijärjestelmässä ja sen ympärillä olevat roskat.

  10. Poista kaikki roskat koko kytkimen ilmakanavasta.

  11. Tarkasta, onko vaihteiston ja moottorin tiivisteissä vaurion merkkejä. Jos tiivisteet näyttävät vaurioituneen, ajoneuvo pitää huoltaa pikaisesti. Ota yhteyttä POLARIS-jälleenmyyjään.

    TIP
    Hihnan luistaminen kuumentaa hihnaa ja tuhoaa sen, kuluttaa kytkimen komponentteja ja vaurioittaa kytkinkoteloa. Vaihda hitaan alueen vaihteelle ajaessasi alhaisilla nopeuksilla PVT-komponenttien (hihna, kansi, jne.) käyttöiän pidentämiseksi.

Hihnan asennus

NOTE

Asenna hihna samaan suuntaan kuin se poistettiin.

  1. Kun kytkimen levitintyökalu on asennettu, kierrä hihna käyttävän (vetävän) kytkimen yli ja käytettävän (välittävän) kytkimen yli.

  2. Kierrä käytettävää (välittävää) kytkintä ja ohjaa hihna kytkimeen.

  3. Käännä kytkimen levitintyökalua vastapäivään niin, että se irtoaa käytettävästä kytkimestä.

  4. Kierrä/käännä käytettävää kytkintä ja hihnaa noin 5–7 kertaa, jotta hihna istuu oikein käytettävään kytkimeen.

  5. Ennen takaisin asentamista poista kaikki kytkimen kanavista löytyvät roskat.

    NOTICE
    Ole varovainen kytkinsuojaa asentaessasi. Älä vahingoita suojaa, imuputkea tai johtosarjaa.

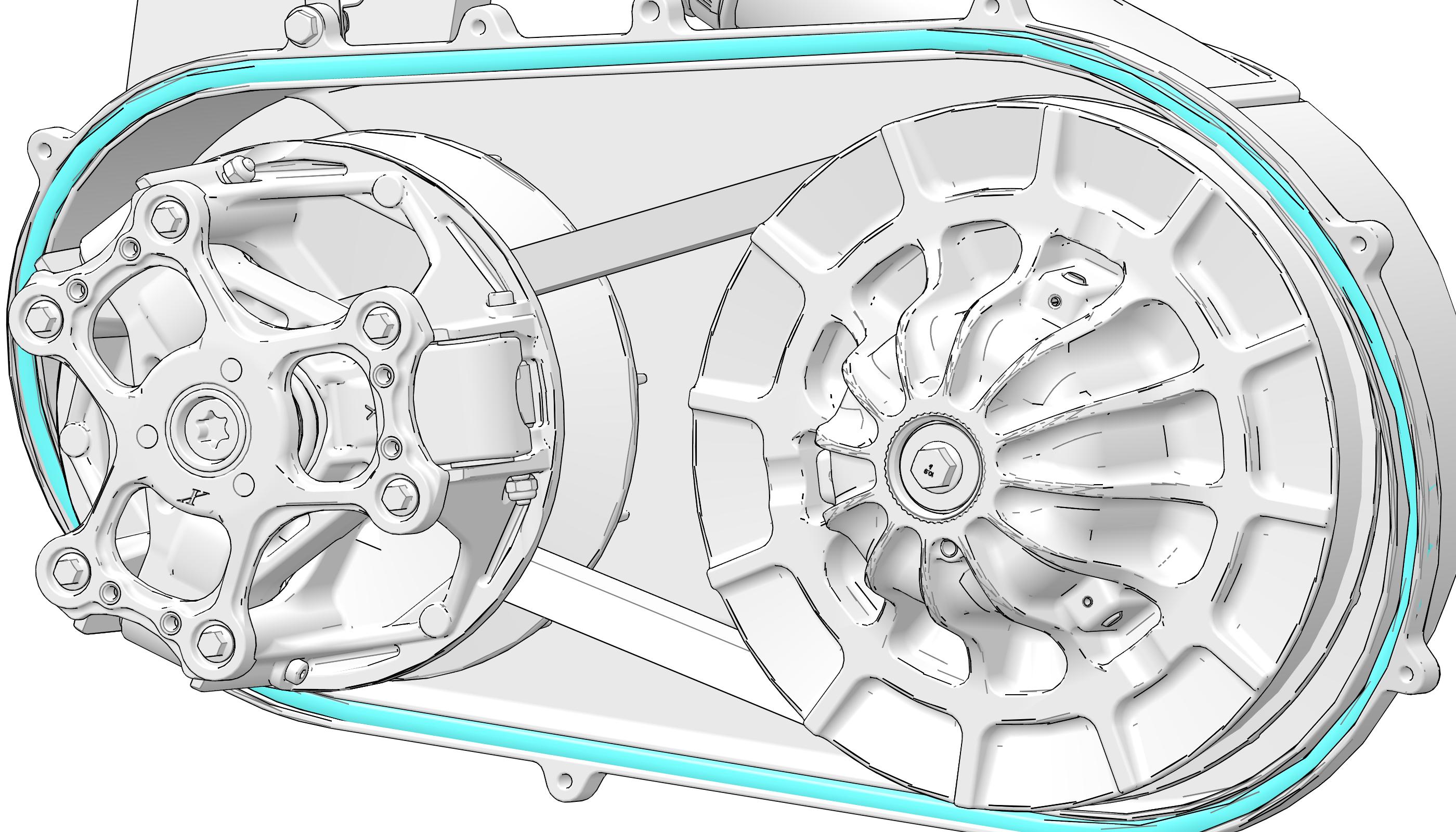

  6. Varmista, että PVT-suojuksen tiiviste on asennettu tiiviisti. Tarkasta vaurioiden varalta ja vaihda tarvittaessa.

  7. Asenna kytkinsuoja pyörätilaan asentamalla ensin yläpuolisko ja sitten alapuolisko jousituksen päälle.

  8. Asenna kaikki kytkinsuojan ruuvit paikoilleen. Kiristä oikeaan kiristysmomenttiin.

    TORQUE

    PVT:n ulomman suojan kiinnikkeet: 44 in-lbs (5 N·m)
