Liquide du carter d’engrenages arrière

Toujours vérifier et vidanger le liquide du carter d’engrenages arrière aux intervalles indiqués dans le tableau des intervalles d’entretien. Consulter la section du Guide de lubrification pour les recommandations de liquide, les capacités et les couples de serrage des bouchons.

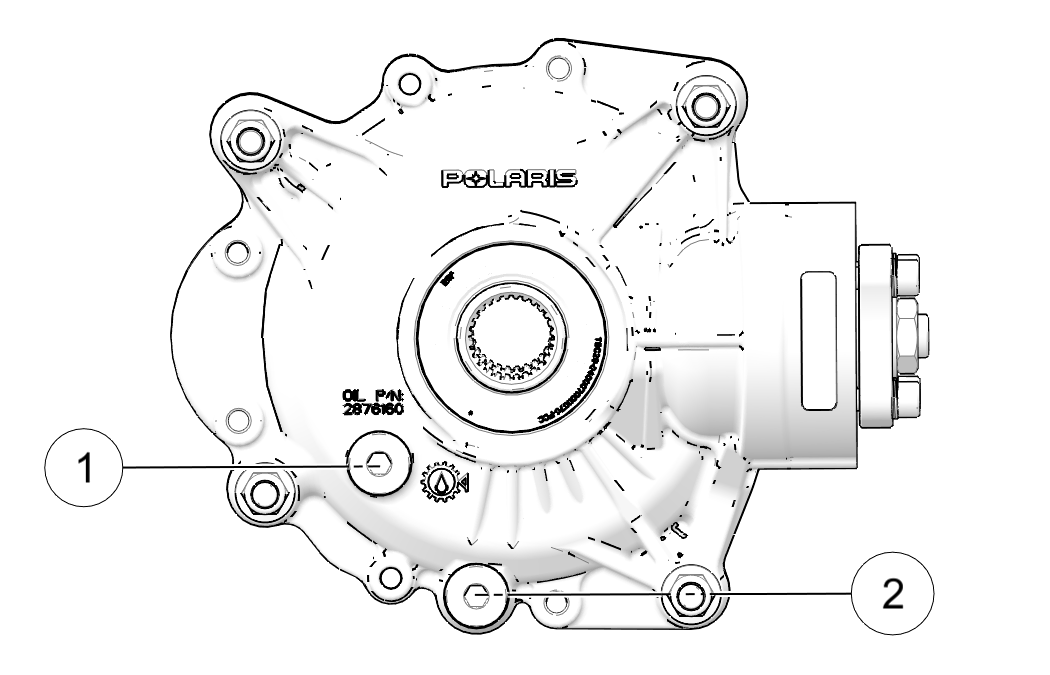

Le bouchon de remplissage se trouve à l’arrière du carter d’engrenages. Le bouchon de vidange se trouve au bas du carter d’engrenages.

Maintenir le niveau de liquide de niveau avec la partie inférieure des filets du trou de remplissage. Ne pas trop remplir le réservoir.

VÉRIFICATION DE LIQUIDE

  1. Placer le véhicule sur une surface de niveau.

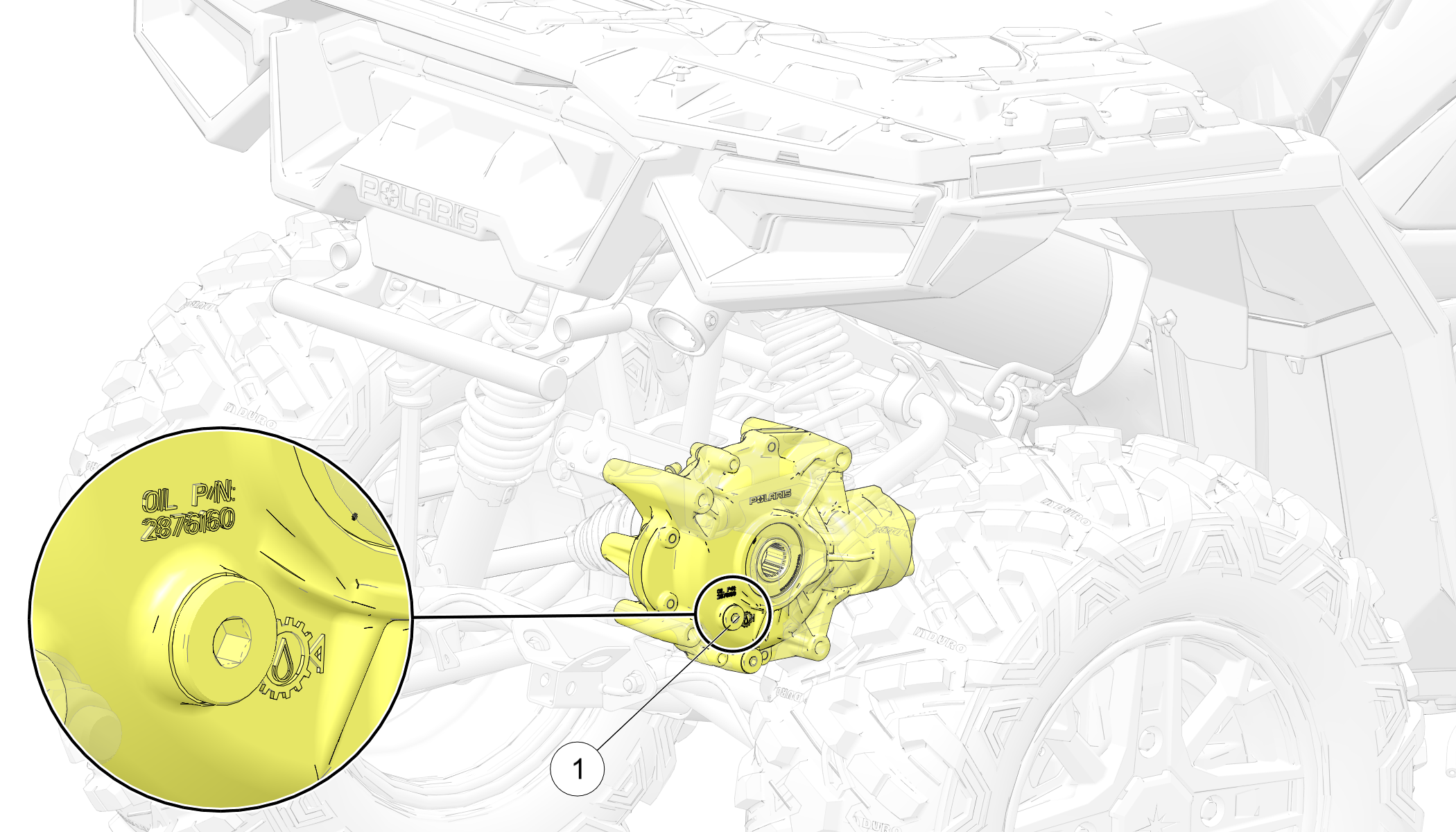

  2. Retirer le bouchon de remplissage 1. Vérifier le niveau du liquide.

  3. Au besoin, amener le niveau de liquide au bas des filets du trou de remplissage en ajoutant la quantité de liquide recommandée. Ne pas trop remplir le réservoir.

  4. Remettre le bouchon de remplissage en place. Serrer au couple spécifié.

TORQUE

Bouchon de remplissage :

12 ft-lbs (16 N·m)

VIDANGE DE LIQUIDE

  1. Placer le véhicule sur une surface de niveau.

  2. Placer un bac de vidange sous le trou de vidange 2.

  3. Retirer le bouchon de vidange. Laisser tout le liquide se vidanger.

  4. Nettoyer et réinstaller le bouchon de vidange, en mettant une rondelle d’étanchéité neuve. Serrer au couple spécifié.

    TORQUE

    Bouchon de vidange :

    12 ft-lbs (16 N·m)

  5. Retirer le bouchon de remplissage. Ajouter la bonne quantité de liquide recommandé. Ne pas trop remplir le réservoir.

    CAPACITY
    Lubrifiant recommandé :

    Liquide d’entraînement à renvoi d’angle

    Capacité :

    Ajouter du liquide jusqu’à ce qu’il soit visible au filetage du trou de remplissage (environ 7,9 floz (235 ml))

  6. Remettre le bouchon de remplissage en place. Serrer au couple spécifié.

    TORQUE

    Bouchon de remplissage :

    12 ft-lbs (16 N·m)

  7. Vérifier s’il y a des fuites.

  8. Se débarrasser du liquide usé selon une méthode appropriée.
