IMPORTANTE

El Manual del propietario de este vehículo contiene advertencias, instrucciones y otra información que debe leer con cuidado y comprender plenamente antes de conducir o dar mantenimiento de forma segura a este vehículo. Siempre siga las advertencias e instrucciones del Manual del propietario.

Haga clic en el enlace de arriba para ver el Índice, o descargar el Manual del propietario completo en PDF en la sección Owner Support (apoyo al propietario) de Polaris.com.

Líquido de la caja de cambios delantera (transmisión bajo demanda)

Siempre verifique y cambie el líquido de la transmisión bajo demanda a los intervalos indicados en la Tabla de intervalo de mantenimiento.

Cambie el líquido de la caja de cambios delantera cada 25 horas, si la unidad del control activo de descenso (ADC) se expone a un uso extremo. El uso extremo incluye cualquiera de lo siguiente:

  • Operación en modo ADC durante períodos prolongados de tiempo.

  • Operación constante en ADC en terreno irregular o montañoso.

  • ADC es el modo principal de la operación de tracción en todas las ruedas.

TIP
Si la caja de cambios delantera hace ruido en exceso durante la operación en ADC, cambie el líquido de la transmisión bajo demanda. Si continúa el ruido, consulte con su distribuidor POLARIS u otra entidad calificada de servicio para obtener servicio.

Use el líquido recomendado. El uso de otros líquidos puede resultar en el funcionamiento incorrecto de componentes. Mantenga el nivel del líquido en la parte inferior de las roscas del orificio de llenado. El tapón de llenado está ubicado en el lado derecho de la unidad de transmisión bajo demanda. El tapón de drenaje está ubicado en el lado derecho inferior de la unidad.

REVISIÓN DEL LÍQUIDO

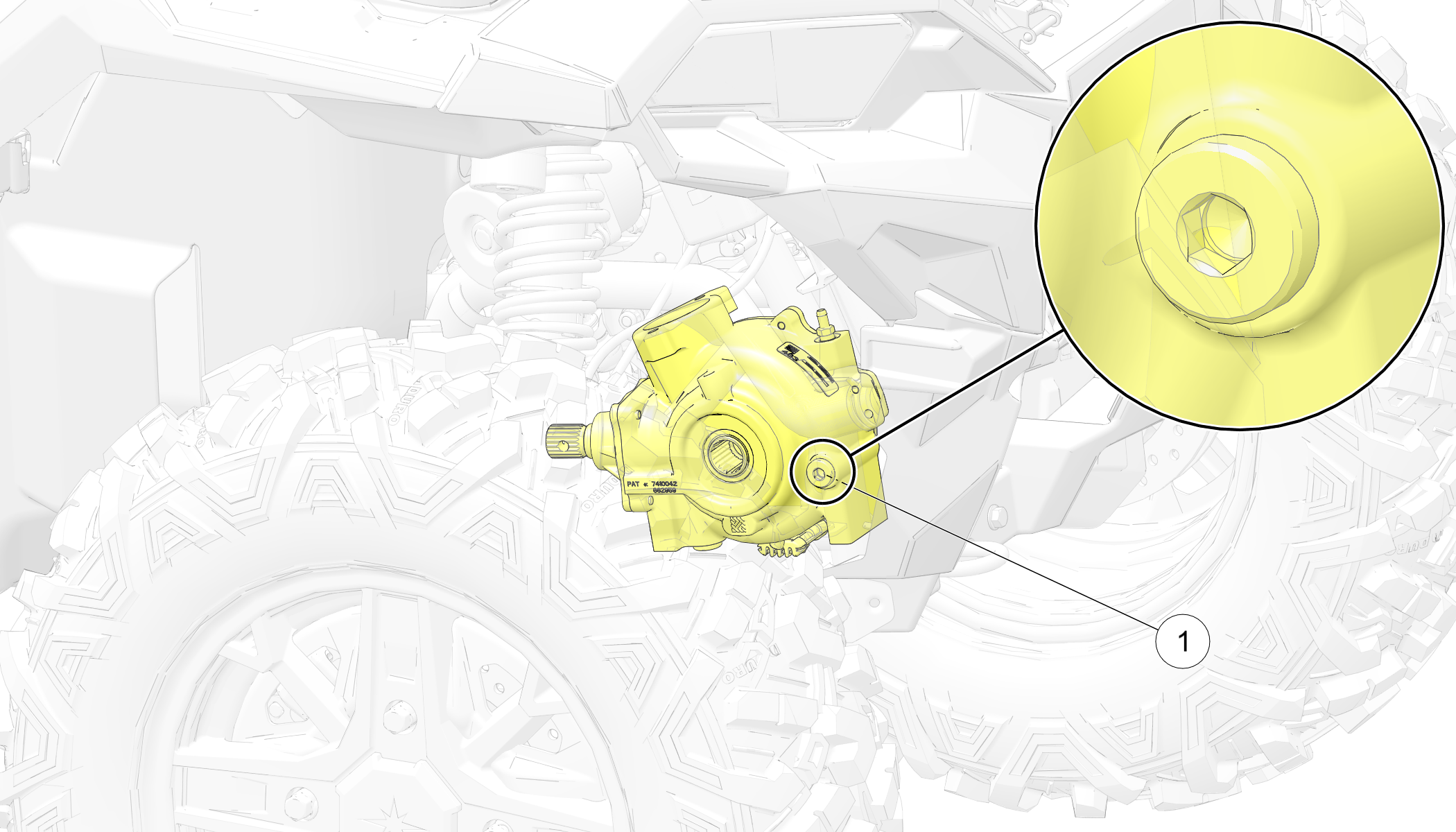

  1. Coloque el vehículo sobre una superficie nivelada. Quite el tapón de llenado 1. Verifique el nivel del líquido.

  2. Agregue el líquido recomendado, según sea necesario, para llevar el nivel a la parte inferior de las roscas del orificio de llenado.

  3. Vuelva a colocar el tapón de llenado. Apriete según las especificaciones.

    TORQUE

    Tapón de llenado:

    19 ft-lbs (26 N·m)

CAMBIO DEL LÍQUIDO

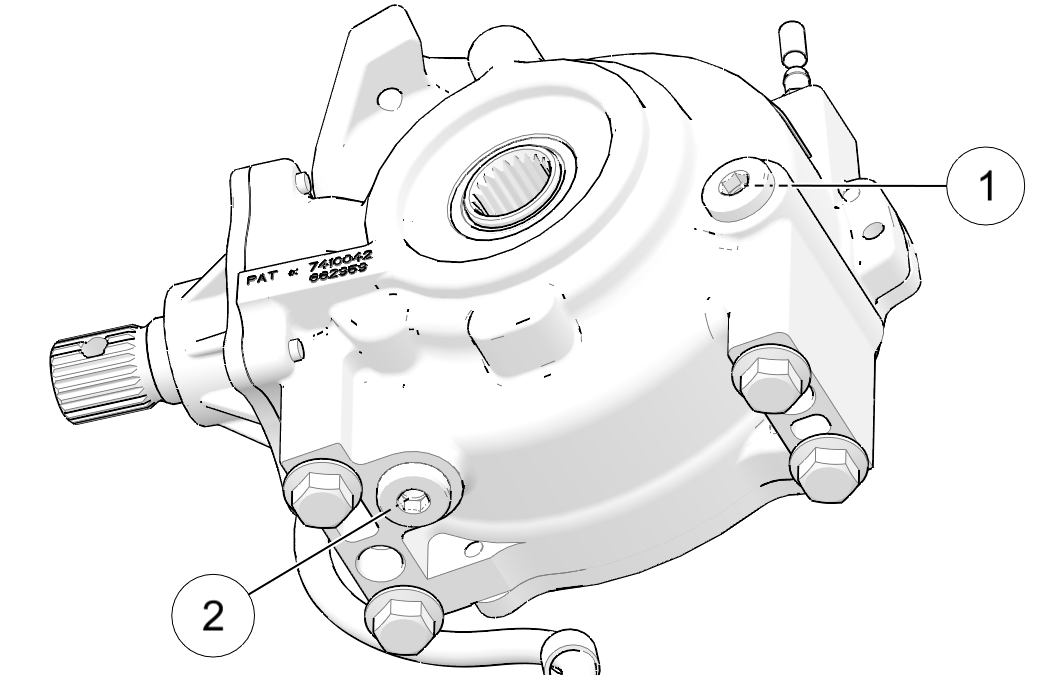

  1. Coloque el vehículo sobre una superficie nivelada. Quite el tapón de llenado 1.

  2. Coloque una bandeja de drenaje debajo de la unidad de transmisión bajo demanda. Quite el tapón de drenaje 2. Permita que el líquido drene completamente.

  3. Limpie y vuelva a colocar el tapón de drenaje. Apriete según las especificaciones.

    TORQUE

    Tapón de drenaje:

    19 ft-lbs (26 N·m)

  4. Agregue la cantidad correcta del líquido recomendado.

    CAPACITY
    Lubricante recomendado:

    Líquido de la transmisión bajo demanda

    Capacidad:

    Agregue líquido hasta que sea visible en las roscas del orificio de llenado (aproximadamente 8.5 floz (250 ml))

  5. Vuelva a colocar el tapón de llenado. Apriete según las especificaciones.

    TORQUE

    Tapón de llenado:

    19 ft-lbs (26 N·m)

  6. Inspeccione si hay fugas. Deseche correctamente el líquido usado.
