Líquido de la caja de cambios trasera

Siempre verifique y cambie el líquido de la caja de cambios trasera a los intervalos indicados en la Tabla de intervalo de mantenimiento. Vea las recomendaciones, capacidades de líquidos y pares de torsión de los tapones en la sección Guía de lubricación.

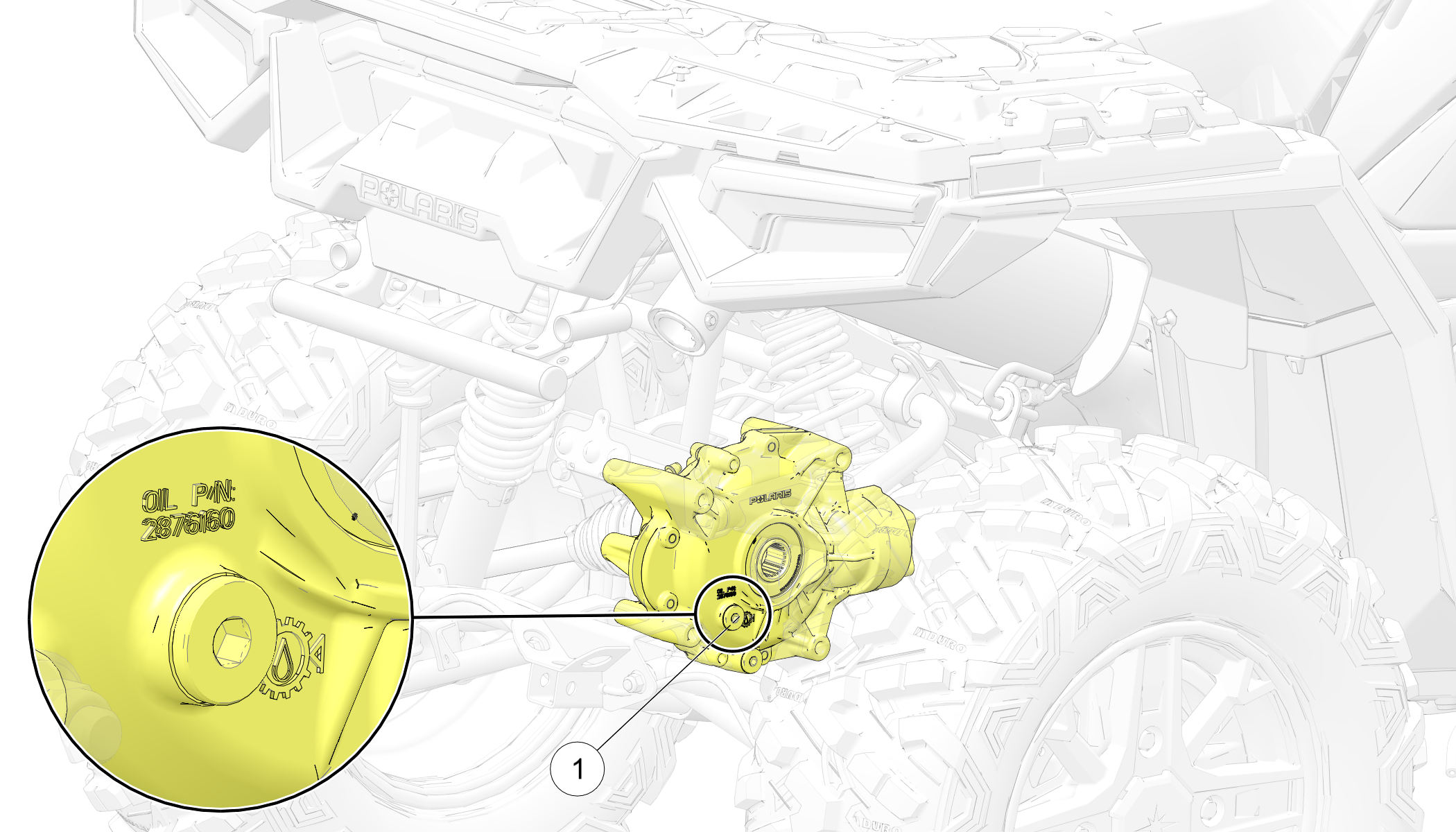

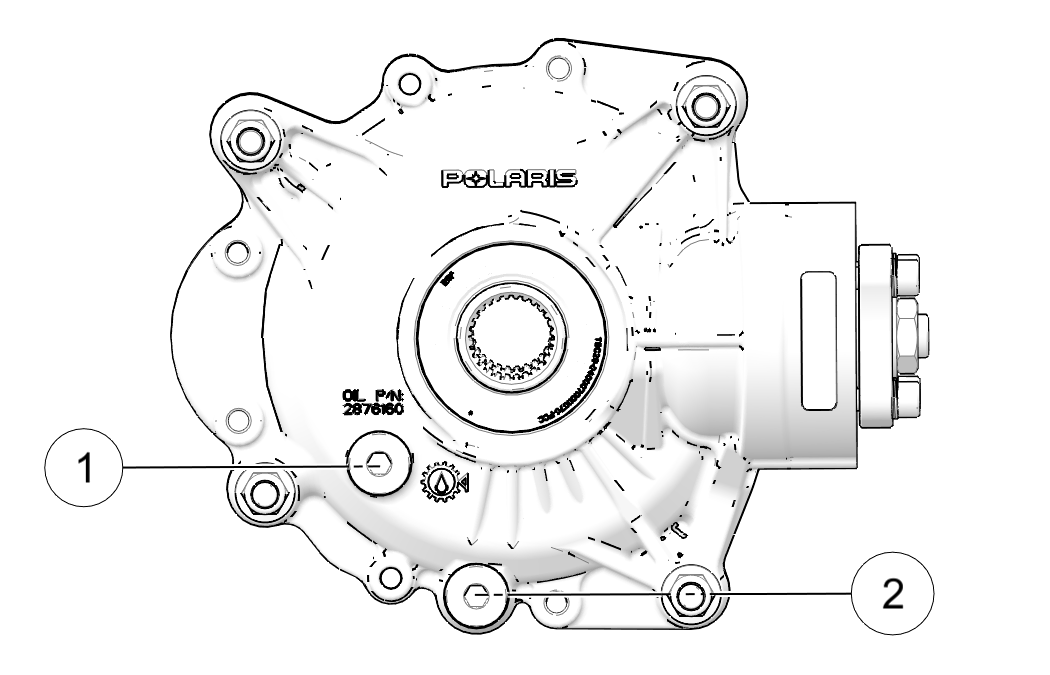

El tapón de llenado está ubicado en la parte trasera de la caja de cambios. El tapón de drenaje está ubicado en la parte inferior de la caja de cambios.

Mantenga el nivel del líquido en la parte inferior de las roscas del orificio de llenado. No llene en exceso.

REVISIÓN DEL LÍQUIDO

  1. Coloque el vehículo sobre una superficie nivelada.

  2. Quite el tapón de llenado 1. Verifique el nivel del líquido.

  3. Agregue el líquido recomendado, según sea necesario, para llevar el nivel a la parte inferior de las roscas del orificio de llenado. No llene en exceso.

  4. Vuelva a colocar el tapón de llenado. Apriete según las especificaciones.

TORQUE

Tapón de llenado:

12 ft-lbs (16 N·m)

CAMBIO DEL LÍQUIDO

  1. Coloque el vehículo sobre una superficie nivelada.

  2. Coloque una bandeja de drenaje debajo del orificio de drenado 2.

  3. Quite el tapón de drenaje. Permita que el líquido drene completamente.

  4. Limpie y vuelva a instalar el tapón de drenaje con una nueva rondana de sellado. Apriete según las especificaciones.

    TORQUE

    Tapón de drenaje:

    12 ft-lbs (16 N·m)

  5. Quite el tapón de llenado. Agregue la cantidad correcta del líquido recomendado. No llene en exceso.

    CAPACITY
    Lubricante recomendado:

    Líquido de transmisión angular

    Capacidad:

    Agregue líquido hasta que sea visible en las roscas del orificio de llenado (aproximadamente 7.9 floz (235 ml))

  6. Vuelva a colocar el tapón de llenado. Apriete según las especificaciones.

    TORQUE

    Tapón de llenado:

    12 ft-lbs (16 N·m)

  7. Inspeccione si hay fugas.

  8. Deseche correctamente el líquido usado.
