Líquido de la transmisión

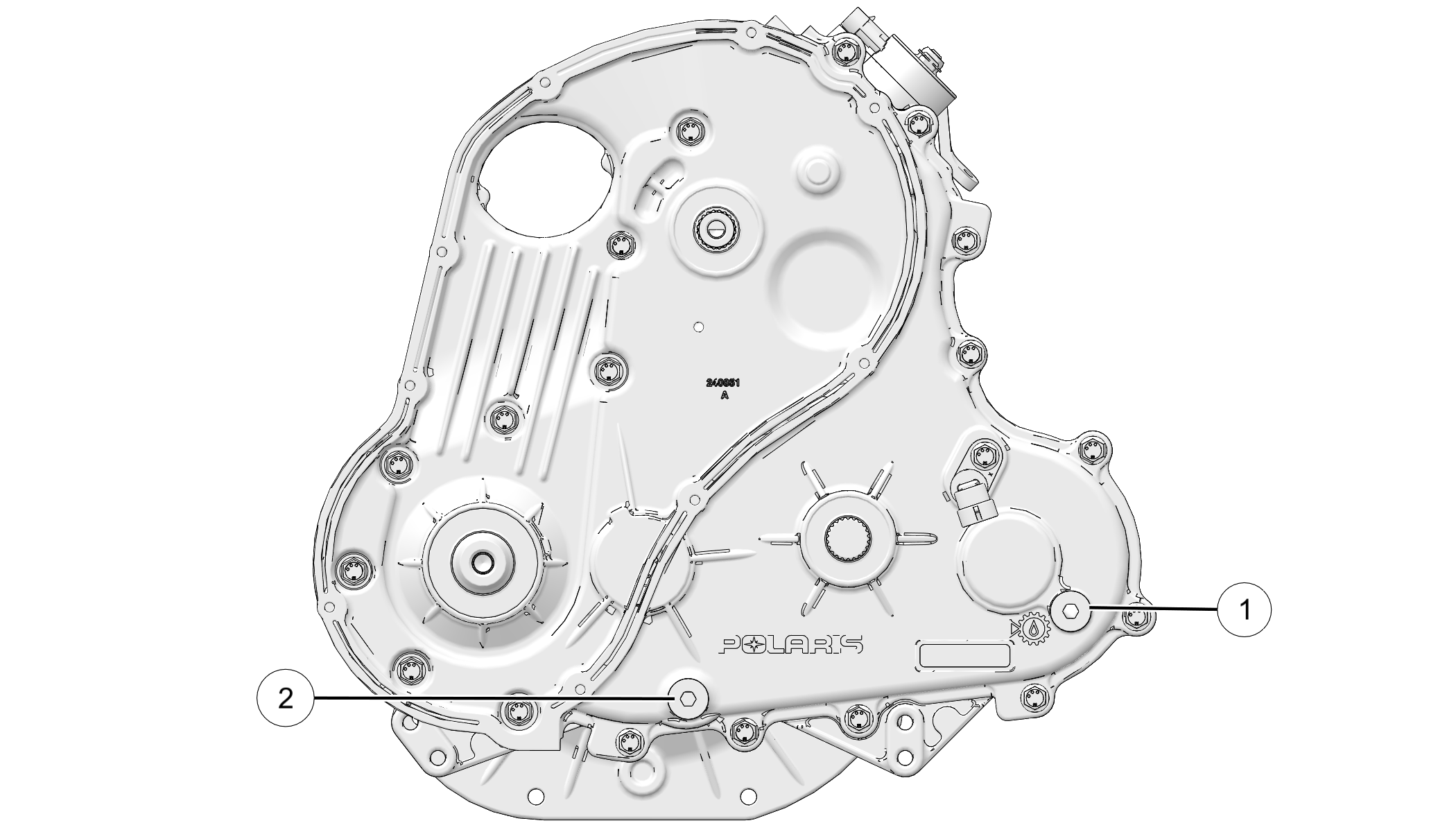

Siempre verifique y cambie el líquido de la transmisión a los intervalos indicados en la Tabla de intervalo de mantenimiento. Vea las recomendaciones, capacidades de líquidos y pares de torsión de los tapones en la sección Guía de lubricación. Mantenga el nivel del líquido en la parte inferior del orificio del tapón de llenado 1.


El tapón de llenado se localiza del lado derecho del ATV atrás de la cavidad para los pies. El tapón de drenaje 2 está ubicado en el lado trasero inferior de la caja de cambios.

REVISIÓN DEL LÍQUIDO

  1. Desmonte la cavidad para pies.

  2. Quite el tapón de llenado. Verifique el nivel del líquido.

  3. Agregue el líquido recomendado, según sea necesario, para llevar el nivel a la parte inferior de las roscas del orificio de llenado.

  4. Vuelva a colocar el tapón de llenado. Apriete según las especificaciones.

    TORQUE

    Tapón de llenado:

    12 ft-lbs (16 N·m)

  5. Reinstale la cavidad para pies.

CAMBIO DEL LÍQUIDO

  1. Desmonte la cavidad para pies.

  2. Coloque una bandeja de drenaje debajo de la caja de cambios. Quite el tapón de drenaje. Permita que el líquido drene completamente.

  3. Limpie y vuelva a colocar el tapón de drenaje. Apriete según las especificaciones.

    TORQUE

    Tapón de drenaje:

    12 ft-lbs (16 N·m)

  4. Quite el tapón de llenado. Agregue la cantidad correcta del líquido recomendado.

  5. Vuelva a colocar el tapón de llenado. Apriete según las especificaciones.

    TORQUE

    Tapón de llenado:

    12 ft-lbs (16 N·m)

  6. Inspeccione si hay fugas.

  7. Reinstale la cavidad para pies.

  8. Deseche correctamente el líquido usado.
