Central de fusíveis/relés

WARNING
Não disponha os fusíveis de modo incorreto nem use fusíveis de reposição com valores de corrente incorretos. Isso pode causar sobrecarga elétrica, que pode resultar em ferimentos graves ou morte.

Se o motor desligar ou não der partida, se a direção eletrônica parar de funcionar (se estiver equipado) ou se você tiver outras falhas elétricas, pode ser necessária a troca de um fusível. Localize e corrija qualquer curto-circuito que possa ter queimado o fusível e, depois, substitua o fusível.

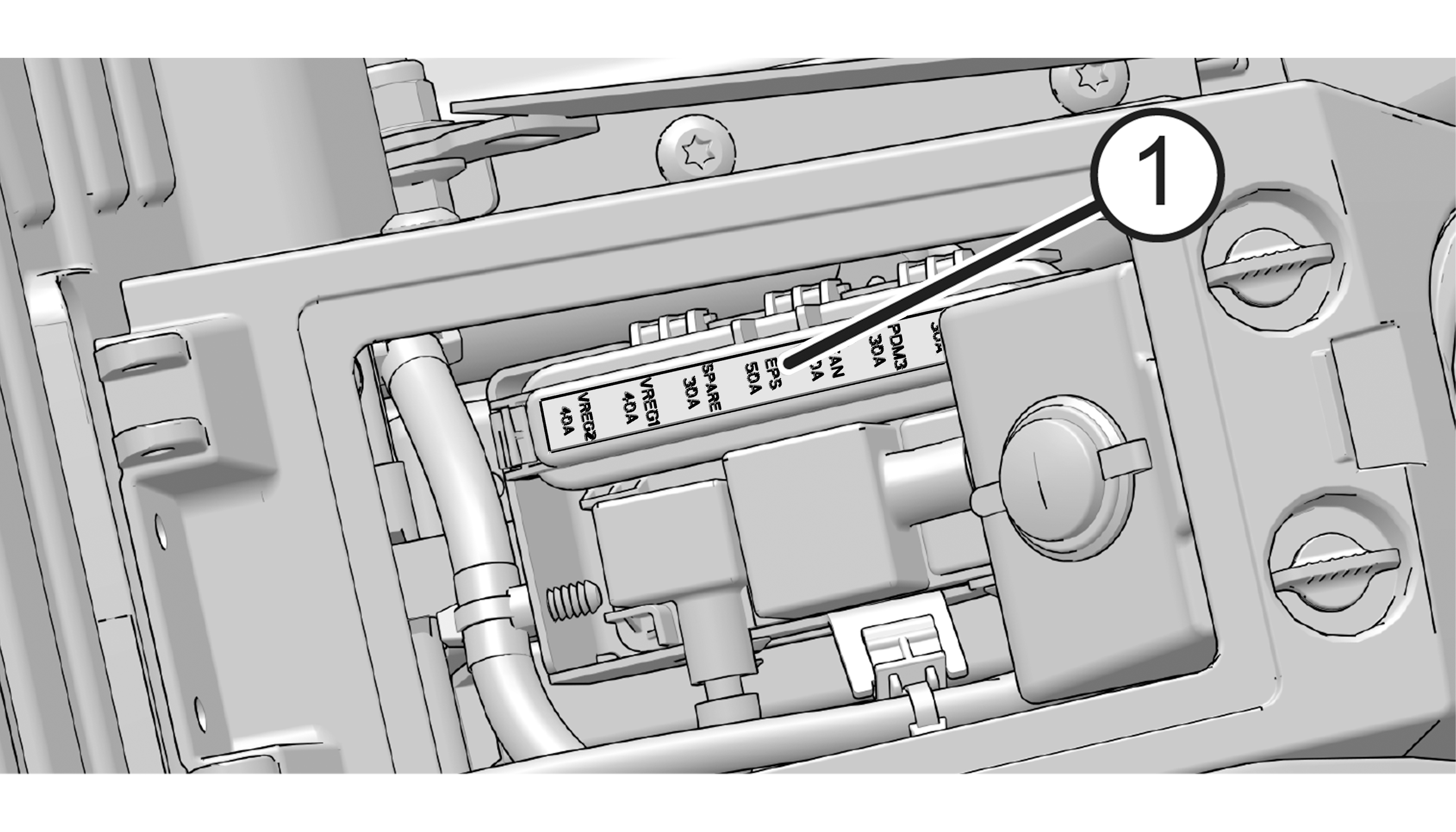

Existem duas centrais de fusíveis/relés acessíveis no veículo. A central principal de fusíveis 1 fica embaixo do apoio de braço e pode ser acessada removendo-se a base do compartimento de armazenamento do apoio de braço.

Central principal de fusíveis
Etiqueta Valor Função

PDM 1

Fusível MCASE de 30 A

Energia para a central secundária de fusíveis para luzes, instrumentos e relé de acessórios

PDM 2

Fusível MCASE de 30 A

Energia para a central secundária de fusíveis para tomadas auxiliares, chassi, SCM e fusível contra choque

PDM 3

Fusível MCASE de 30 A

Energia para a central secundária de fusíveis para combustível, LCAC e fusível de injeção eletrônica de combustível

FAN

Fusível MCASE de 30 A

Ventoinha de arrefecimento do motor

EPS

Fusível MCASE de 50 A

Direção eletrônica

SPARE

Fusível MCASE de 30 A

Fusível sobressalente

VREG 1

Fusível MCASE de 40 A

Regulador de tensão (condutor)

VREG 2

Fusível MCASE de 40 A

Regulador de tensão (passageiro)

PULSE PWR

Fusível ZCASE de 200 A

Energia da bateria para Polaris Pulse e cabo 6 AWG

A central secundária de fusíveis 2 fica sob o painel, próxima à área do joelho direito do operador.

Central secundária de fusíveis
Etiqueta Valor Função

LCAC

Fusível de 7,5 A

Bomba de água

FUEL

Fusível de 10 A

Bomba de combustível

TERM BLK

Fusível de 10 A

Acessório do bloco de terminais

INST ACCY

Fusível de 5 A

Acessório de diagnóstico, luz de LED interna, acessório do mostrador (opcional)

PWR PT 1

Fusível de 10 A

Soquete de 12 V (na frente do seletor de marchas)

INST UNSW

Fusível de 7,5 A

Mostrador (opcional), indicador, diagnóstico

LIGHTS

Fusível de 7,5 A

Faróis, luzes traseiras, luzes de destaque (opcional), luzes de freio

CHASSIS

Fusível de 7,5 A

Luz do interruptor da AWD, aquecedor do sensor de oxigênio, ativação do EPS, sensor de velocidade do veículo, interruptor do cinto de segurança, ativação do SCM (opcional), interruptor de modo do SCM (opcional), bobina da AWD, indicador, válvula de descarga do turbo

EFI

Fusível de 10 A

Bobina do relé de acessórios, ativação do ECM, bobina do relé da bomba, bobina do relé do chassi, bobina do relé da partida, bobina do relé da injeção eletrônica de combustível, injetores, bobina do relé do SCM (opcional), bobina do relé das luzes, bobina da ignição, bobina do solenoide do motor de partida, bobina do relé dos freios

COIL

Fusível de 7,5 A

Bobina no plugue

CHARGE

Fusível de 15 A

Porta de carga

Modelos DYNAMIX

SCM

Fusível de 10 A

Módulo de controle dos amortecedores

SHOCK

Fusível de 15 A

Potência dos amortecedores

AMP*

Fusível de 30 A

Amplificador de áudio

SUB*

Fusível de 40 A

Áudio subwoofer

*Para veículos equipados com amplificadores de áudio e subwoofers, os fusíveis estão localizados abaixo do compartimento de armazenamento dianteiro, acima do console central. Abra o compartimento de armazenamento e destrave as quatro presilhas que mantém o compartimento de armazenamento no lugar para acessar os fusíveis 3.
