Sempre verifique e troque o fluido nos intervalos indicados
na seção Tabela de manutenção periódica.
Consulte a tabela de Especificações da caixa de câmbio
para obter os lubrificantes, as capacidades e as especificações
de torque recomendados.
Verificação do fluido

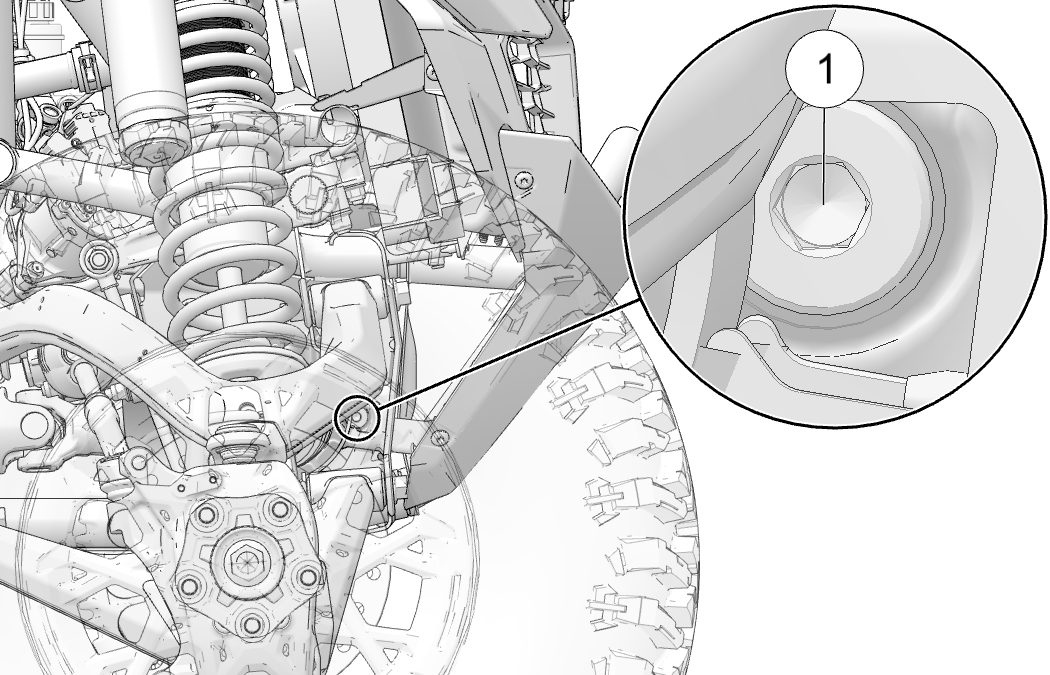

O bujão de abastecimento 1 se localiza no lado inferior
direito da unidade do acionamento dianteiro. Mantenha o volume de
fluido recomendado (indicado na Tabela de especificações
da caixa de câmbio).
-
Posicione o veículo sobre uma superfície plana.
-
Remova o bujão de abastecimento usando uma chave Allen
de 8 mm.
-
Verifique o nível do fluido. O fluido deve estar nivelado
com a parte inferior do furo do bujão de abastecimento.
-
Se necessário, adicione o fluido recomendado (indicado
na Tabela de especificações da caixa de câmbio). Não
encha demais.
|
 |
-
Reinstale o bujão de abastecimento. Aperte
conforme o torque especificado.
TORQUE
Torque do bujão de abastecimento: 14 a 19 N·m
(10 a 14 lb·pé)
-
Limpe qualquer resíduo de fluido em torno do bujão
de abastecimento.
|
Troca do fluido

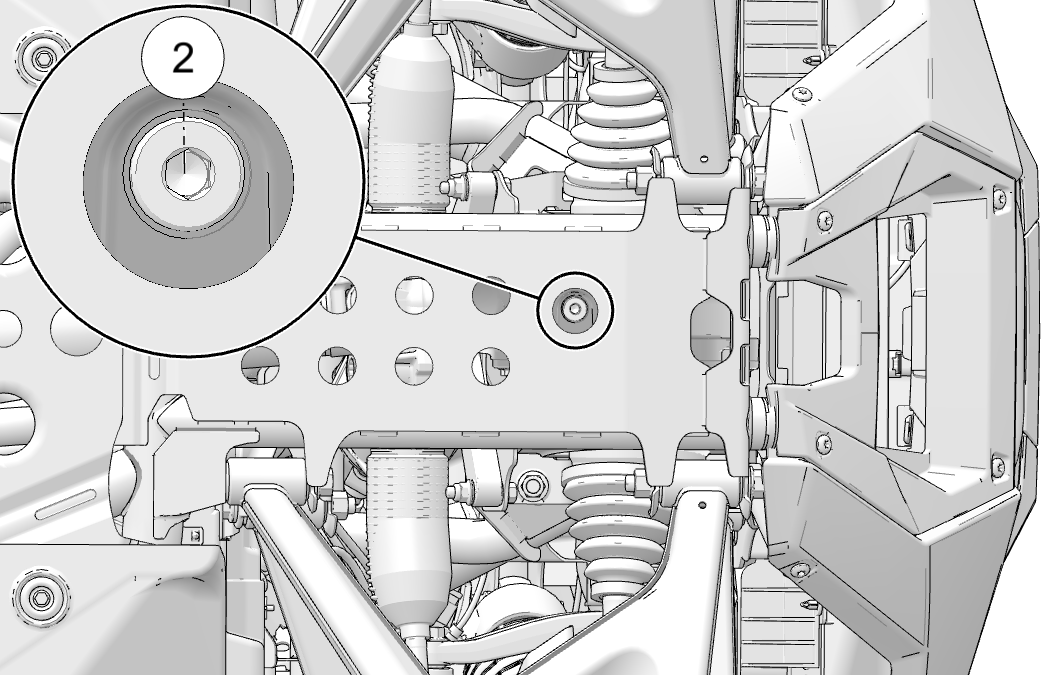

O bujão de drenagem
do acionamento dianteiro 2 se localiza na parte inferior
da caixa de câmbio.
-
Posicione o veículo sobre uma superfície plana.
-
Remova o bujão de abastecimento usando uma chave Allen
de 8 mm.
-
Coloque um bandeja sob o bujão de drenagem.
-
Remova o bujão de drenagem.
-
Limpe o bujão de drenagem.
|
 |
-
Reinstale o bujão de drenagem. Aperte
conforme o torque especificado.
TORQUE
Torque do bujão de drenagem: 14 a 19 N·m (10 a
14 lb·pé)
-
Adicione o fluido recomendado (indicado na Tabela de especificações
da caixa de câmbio) através do furo do bujão de abastecimento
até que o fluido esteja nivelado com a parte inferior do furo
do bujão de abastecimento.
-
Reinstale o bujão de abastecimento. Aperte conforme o
torque especificado.
TORQUE
Torque
do bujão de abastecimento: 14 a 19 N·m (10 a 14 lb·pé)
-
Limpe qualquer resíduo de fluido em torno dos bujões
de drenagem e abastecimento.
-
Descarte corretamente o fluido usado.
|
