Troca do óleo e do filtro

Sempre troque o óleo e o filtro nos intervalos indicados na seção Tabela de intervalos de manutenção periódica.

1. Posicione o veículo sobre uma superfície plana. Coloque a transmissão em ESTACIONAMENTO.

2. Deixe o motor esfriar antes de drenar o óleo.

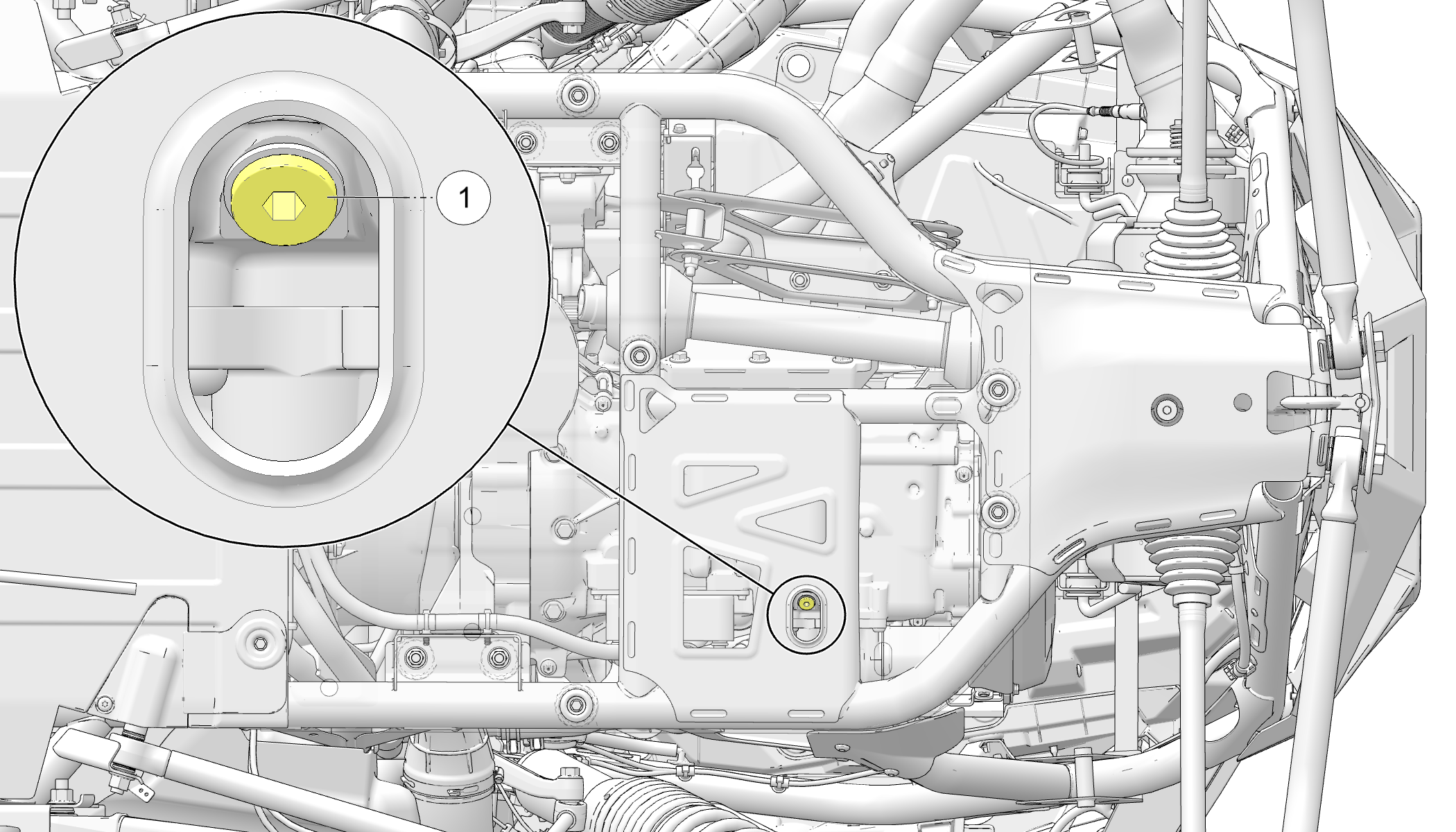

3. Coloque uma bandeja sob a bandeja de óleo do motor e remova o bujão de drenagem 1 usando uma chave Allen de 6 mm.

4. Remova a arruela de esmagamento do bujão de drenagem e DESCARTE.

5. Acesse o filtro de óleo através do vão da roda traseira do lado do passageiro.

   NOTICE

   Espere dois (2) minutos para deixar que o óleo drene de volta para o tanque coletor.

6. Coloque panos sob o filtro para coletar todo óleo derramado durante a remoção. Usando sua mão ou uma chave de filtro de óleo, gire o filtro de óleo no sentido anti-horário até que o óleo comece a drenar através da abertura na placa de proteção. Deixe o óleo parar de drenar antes de remover o filtro completamente. Incline a extremidade aberta do filtro de óleo para cima para minimizar o derramamento de óleo. Certifique-se de remover todos os panos depois de limpar qualquer óleo derramado.

7. Limpe a superfície de vedação do filtro no cárter do motor com um pano limpo e certifique-se de que o anel em “O” do filtro de óleo original não fique preso no cárter.

8. Lubrifique o anel em “O” do novo filtro de óleo com um filme de óleo de motor novo. Certifique-se de que o anel em “O” esteja em boas condições. Aperte conforme a especificação.

   TORQUE

   Filtro de óleo:

   Aperte à mão até que o anel em “O” do filtro toque na superfície de vedação e, então, gire mais 3/4 de volta.

9. A superfície de vedação no bujão de drenagem deve estar limpa e sem rebarbas, entalhes ou arranhões. Instale uma NOVA arruela de esmagamento no bujão de drenagem e instale.

10. Reinstale o bujão de drenagem da bandeja de óleo de motor. Aplique o torque especificado no bujão de drenagem.

    TORQUE

    Bujão de drenagem do óleo do motor:

    16 N·m (12 lb·pé)

1. Remova o compartimento de carga. Adicione óleo de motor através da tampa de abastecimento de óleo 2, localizada na parte superior da tampa das válvulas do motor.

2. Abasteça o motor de acordo com a especificação recomendada. Consulte o capítulo Especificações.

3. Ligue o motor e deixe-o em marcha lenta por dois a três (2 a 3) minutos.

1. Desligue o motor e inspecione se há vazamentos. Aguarde pelo menos três (3) minutos antes de remover a vareta de nível de óleo.

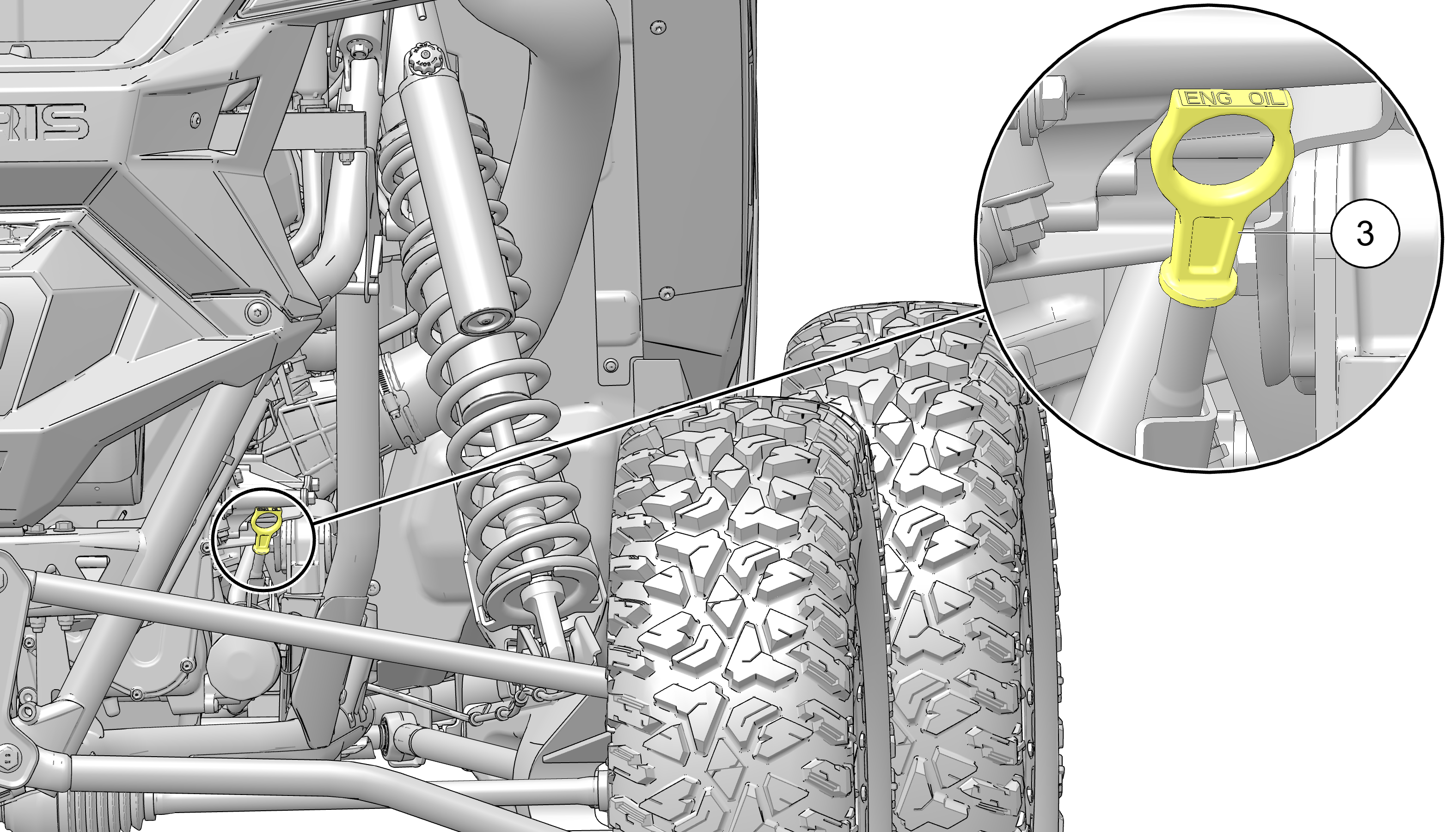

1. Remova a vareta de nível 3 e limpe-a com um pano limpo.

2. Reinstale a vareta de nível até assentá-la completamente. Certifique-se de que a vareta de nível seja inserida totalmente para garantir uma leitura precisa.

1. Remova a vareta e verifique o nível do óleo.

2. Adicione o óleo recomendado conforme necessário para que o nível do óleo fique dentro da faixa SAFE (entre os furos) na vareta de nível. NÃO encha demais.

   IMPORTANT

   Um nível do óleo aumentando entre as verificações durante operação com clima frio pode indicar contaminantes, como gasolina ou umidade no cárter. Se o nível do óleo estiver acima da marca superior, troque o óleo imediatamente.

3. Quando terminar, reinstale a vareta de nível.

4. Reinstale o compartimento de carga.

   TORQUE

   Fixadores do compartimento de carga:

   3,5 N·m (31 lb·pol.)

5. Descarte corretamente o óleo, o filtro e os panos usados.
