IMPORTANTE

O Manual do Proprietário para este veículo contém avisos, instruções e outras informações que devem ser lidas e compreendidas na íntegra antes de conduzir ou efetuar a manutenção deste veículo em segurança. Siga sempre os avisos e as instruções do Manual do Proprietário.

Clique no link acima para consultar o Índice ou descarregue o PDF com o Manual do Proprietário completo na área Owner Support (suporte do proprietário) da Polaris.com.

Remoção e recolocação das velas de ignição

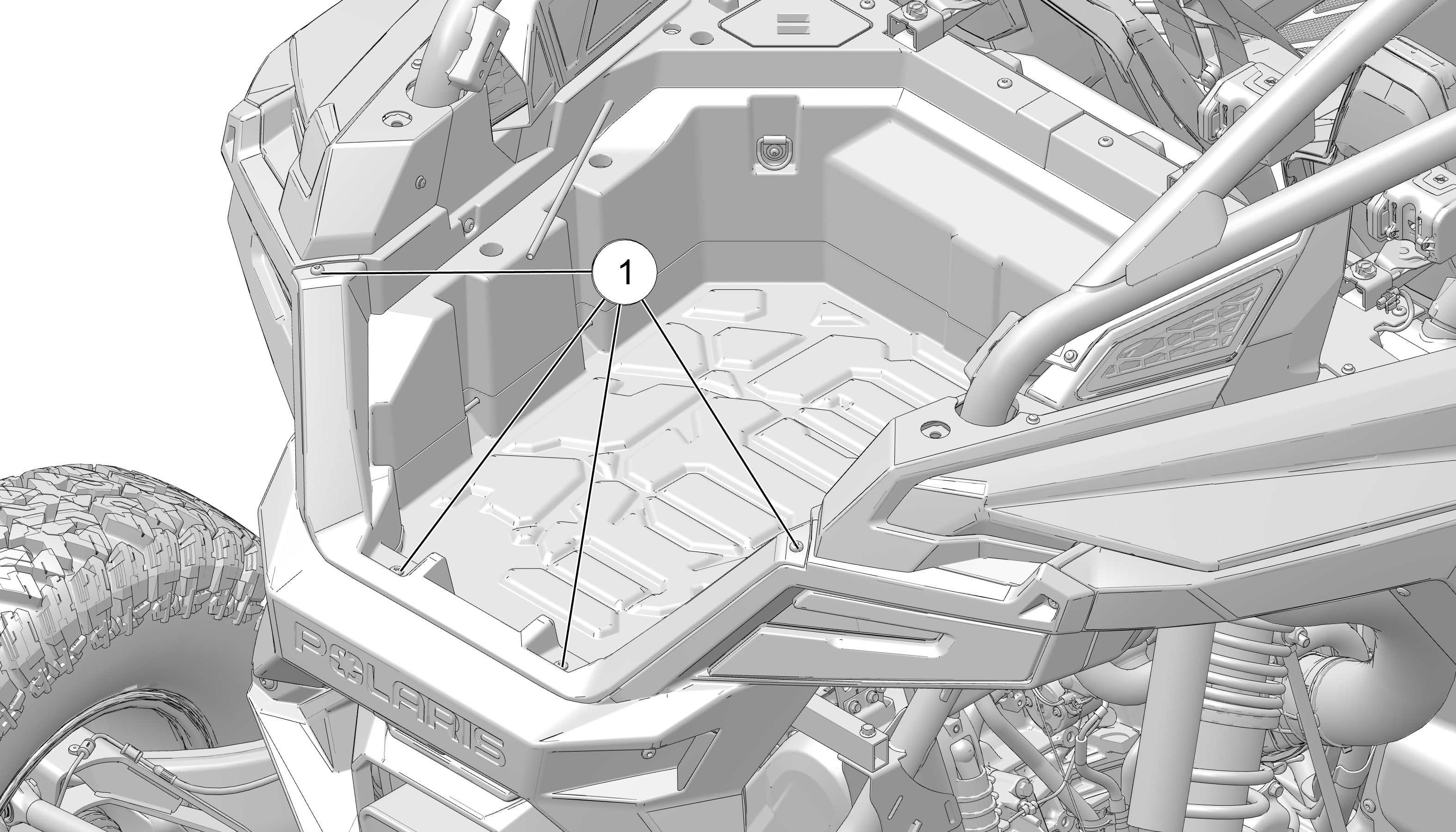

  1. Remova os quatro fixadores 1 e remova o compartimento de carga.


WARNING
Para evitar queimaduras, não toque nos componentes quentes nem tente fazer a manutenção antes que esfriem.

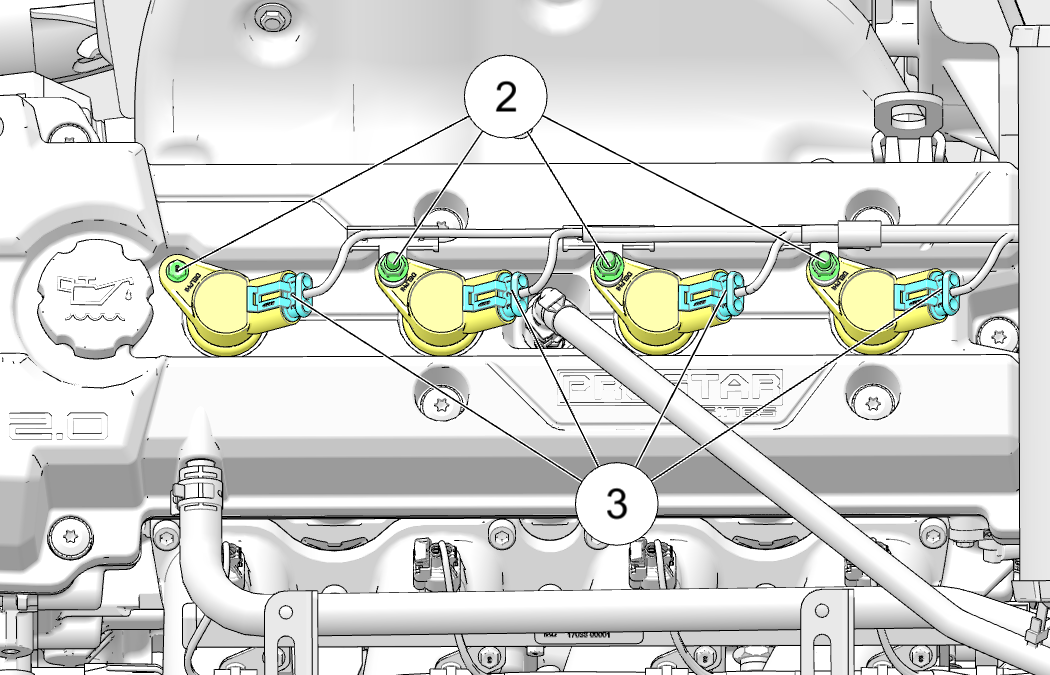

  1. Remova os quatro fixadores 2, as quatro conexões do chicote de fios 3 e remova as bobinas de ignição.


  1. Limpe as aberturas das velas com ar comprimido para remover toda a sujeira ou detritos soltos.

  2. Enxágue as aberturas das velas com água e seque com ar comprimido.

    NOTICE

    As aberturas das velas de ignição têm orifícios de drenagem embutidos no cabeçote do cilindro para permitir a drenagem da água.

  3. Remova as velas de ignição usando um soquete de vela de ignição de 5/8 pol. com uma extensão.

  4. Inspecione se há desgaste e acúmulo de carbono nos eletrodos. Procure uma borda externa afiada sem arredondamento ou erosão dos eletrodos.

  5. Limpe somente com um limpador de contato elétrico ou um limpador de vela de ignição com abrasivo.

    IMPORTANT

    Não deverão ser usadas escovas de aço ou abrasivos revestidos.

  6. Meça a folga com um calibre de fio. Se necessário, ajuste a folga dobrando cuidadosamente o eletrodo lateral.

  7. Se necessário, substitua a vela de ignição por uma do tipo apropriado.

    IMPORTANT

    Poderão ocorrer danos graves ao motor se for usada uma vela de ignição errada.

    Vela de ignição recomendada:

    NGK® ZMR7A

  8. Instale as velas de ignição e aperte-as conforme o torque especificado.

    TORQUE

    Torque da vela de ignição:

    12 N·m (9 lb·pé)

  9. Instale as bobinas de ignição. Certifique-se de que as bobinas sejam pressionadas totalmente para baixo para que encaixem nas velas de ignição. Aperte os fixadores conforme o torque especificado.

    TORQUE

    Fixadores da bobina de ignição:

    10 N·m (7 lb·pé)

  10. Reconecte os conectores do chicote de fios da bobina de ignição.

  11. Reinstale o compartimento de carga. Aperte os fixadores conforme o torque especificado.

    TORQUE

    Fixadores do compartimento de carga:

    3,5 N·m (31 lb·pol.)

Parent topic: Velas de ignição
