Troca da correia/remoção de detritos

Se uma correia falhar, sempre limpe todos os detritos do duto de saída, do compartimento da embreagem e do compartimento do motor ao substituir a correia.

1. Deixe os componentes quentes esfriarem antes de executar esse procedimento.

2. Remova os assentos e o painel de acesso ao motor.

3. Limpe cuidadosamente TODOS OS DETRITOS do compartimento do motor.

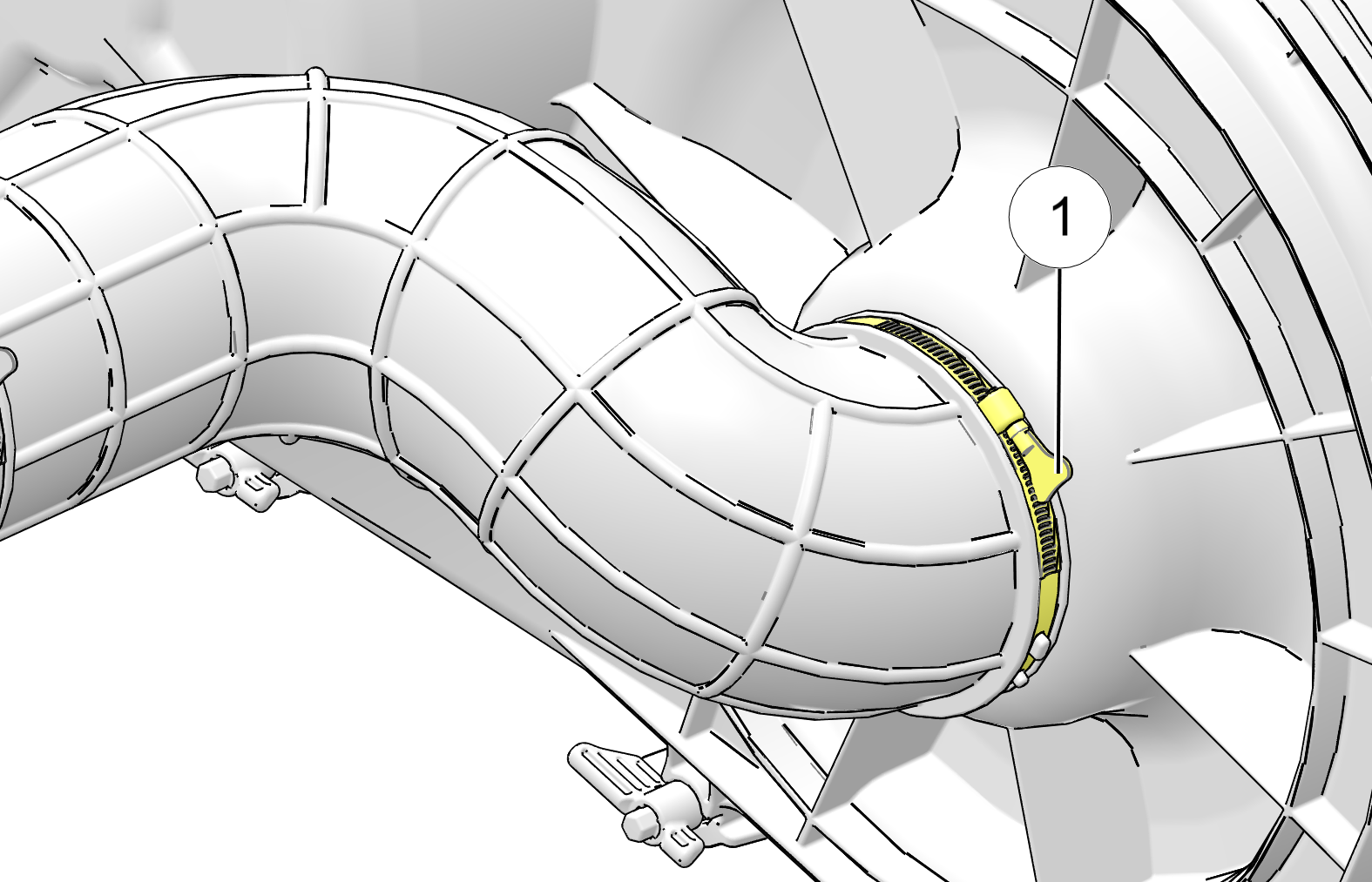

4. Solte a abraçadeira 1 que fixa o duto de entrada da PVT na tampa externa da embreagem.

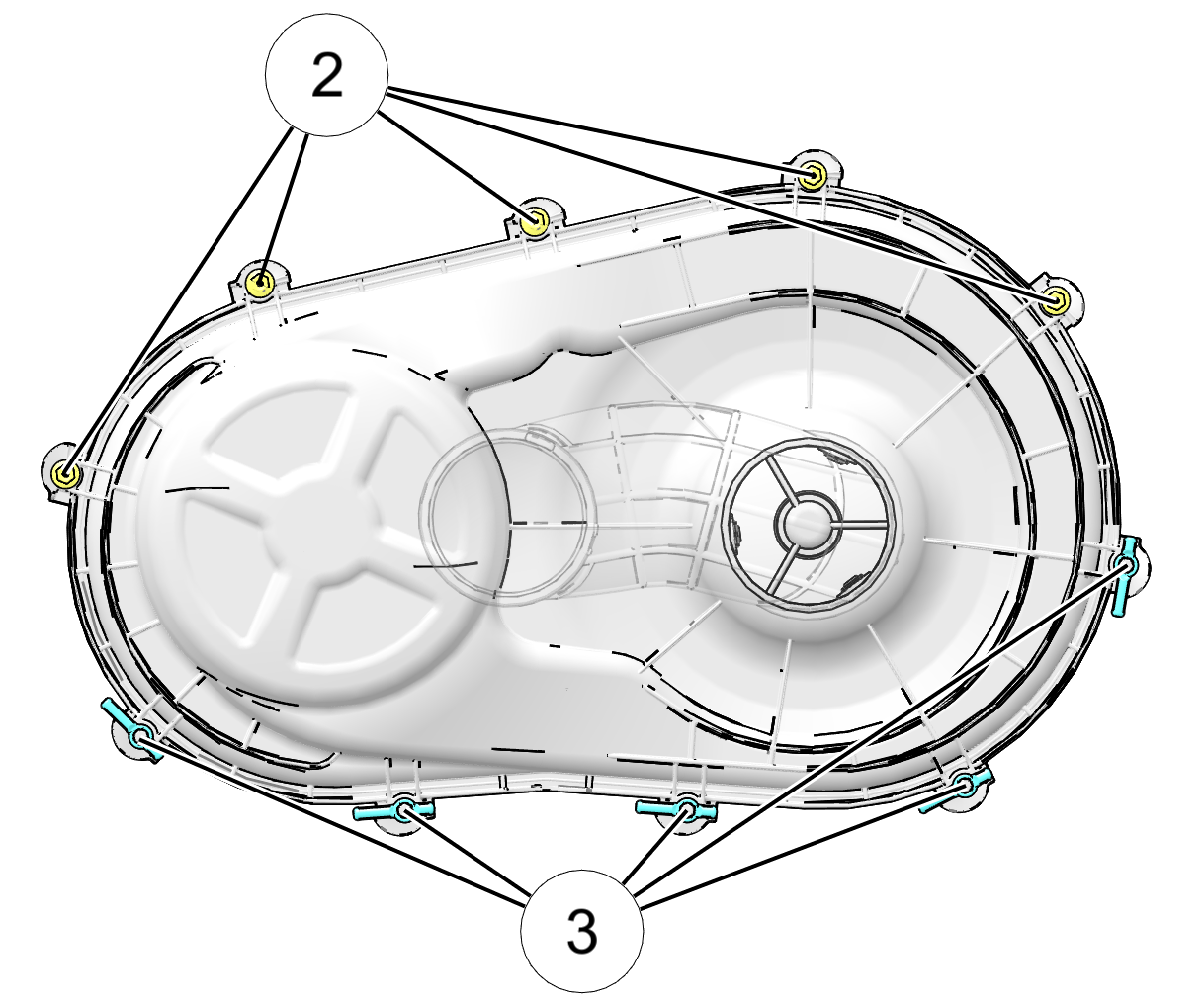

1. Usando uma chave de 10 mm, remova os cinco parafusos da tampa da embreagem que fixam a parte superior da tampa da embreagem 2.

2. Em seguida, remova os 5 fixadores de liberação rápida localizados na parte inferior da tampa da embreagem 3.

1. Manobre a tampa externa da embreagem para fora e para cima para acessar a correia de transmissão.

2. Marque o sentido de rotação da correia de transmissão para que possa ser instalada no mesmo sentido.

3. Remova a ferramenta de alargamento da embreagem da parte superior do alojamento da embreagem.

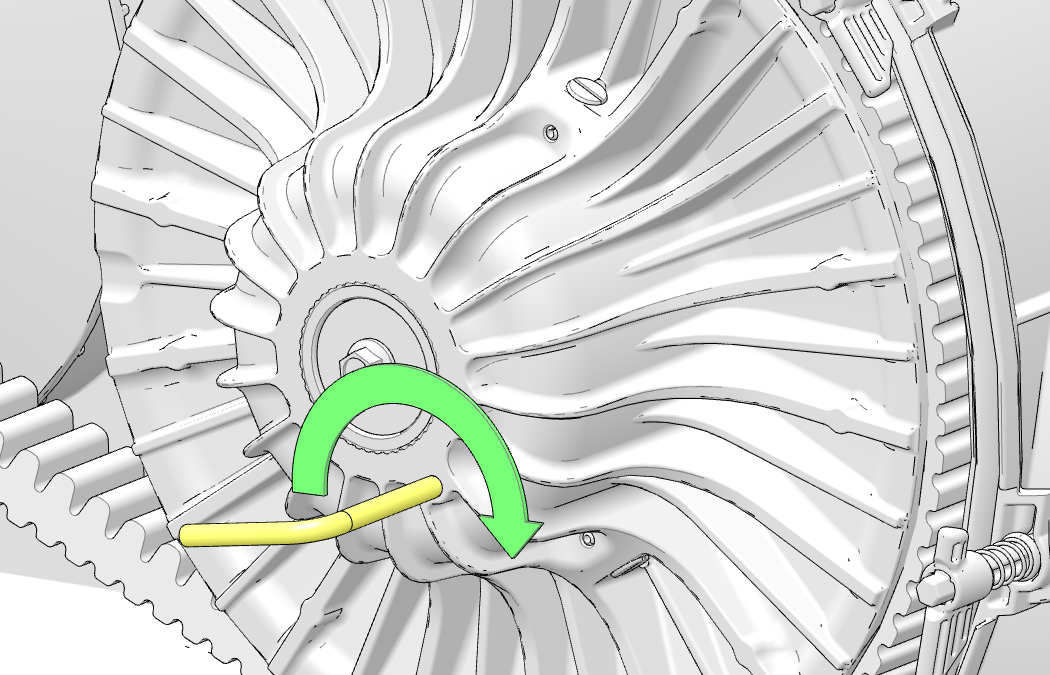

1. Insira a ferramenta de alargamento da embreagem na embreagem acionada.

2. Gire a ferramenta no sentido horário para abrir as polias na embreagem acionada.

3. Passe a correia fora das embreagens de acionamento e acionada. Remova a correia.

4. Remova TODOS os detritos presos dentro e ao redor do sistema PVT.

5. Remova TODOS os detritos de toda a passagem do duto de ar da embreagem.

6. Verifique se há sinais de danos nas vedações da transmissão e do motor. Se alguma vedação estiver danificada, seu veículo precisará de serviço imediato. Seu revendedor POLARIS pode ajudá-lo.

7. Depois de terminar, recoloque a ferramenta de alargamento da embreagem no alojamento da embreagem e reinstale a tampa da embreagem.

8. Aperte os cinco fixadores de liberação rápida localizados na parte inferior da tampa da embreagem e, em seguida, reinstale os 5 parafusos da tampa da embreagem que fixam a parte superior da tampa da embreagem.

   TORQUE

   Parafusos da tampa da embreagem:
   4 N·m (37 lb·pol.)

9. Reinstale o duto de entrada da PVT na tampa externa da embreagem (e fixe com a abraçadeira).

10. Reinstale e fixe o painel de encerramento.

11. Reinstale os assentos. Certifique-se de que os assentos travem com firmeza.
