Sempre verifique e troque o fluido nos intervalos indicados na
seção Tabela de manutenção periódica. Consulte
a tabela de Especificações da caixa de câmbio para
obter os lubrificantes, as capacidades e as especificações
de torque recomendados.
Verificação do fluido

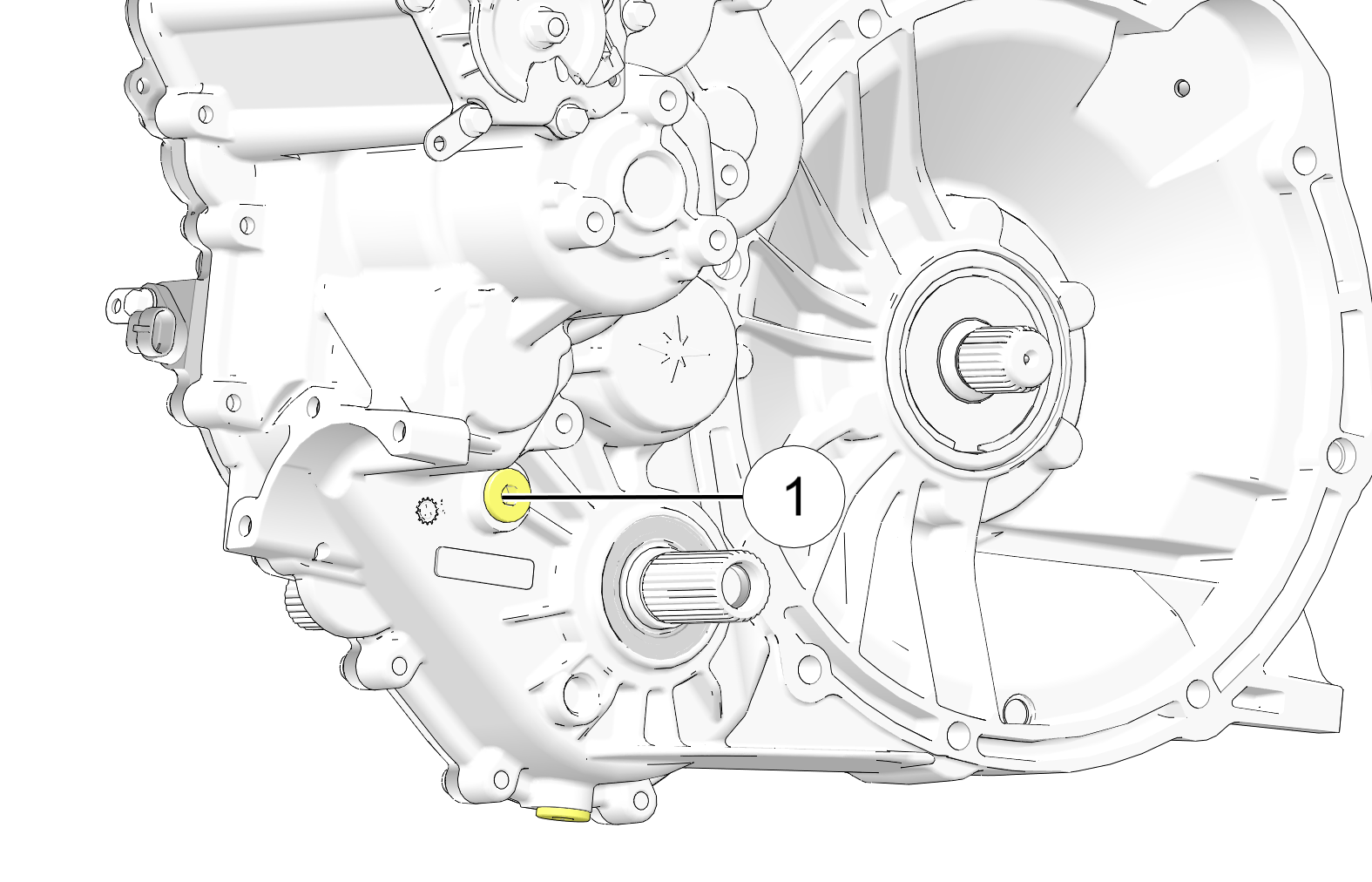

O bujão
de abastecimento 1 se localiza no lado direito da caixa de
câmbio. Mantenha o nível do fluido na parte inferior do
furo do bujão de abastecimento.
-
Posicione o veículo sobre uma superfície plana.
-
Remova o bujão de abastecimento usando uma chave Allen
de 8 mm.
-
Verifique o nível do fluido. O fluido deve estar nivelado
com a parte inferior do furo do bujão de abastecimento.
-
Se necessário, adicione o fluido recomendado (indicado
na Tabela de especificações da caixa de câmbio). Não
encha demais.
|
 |
-
Reinstale o bujão de abastecimento. Aperte
conforme o torque especificado.
TORQUE
Torque do bujão de abastecimento: 14 a 19 N·m
(10 a 14 lb·pé)
-
Limpe qualquer resíduo de fluido em torno do bujão
de abastecimento.
|
Troca do fluido

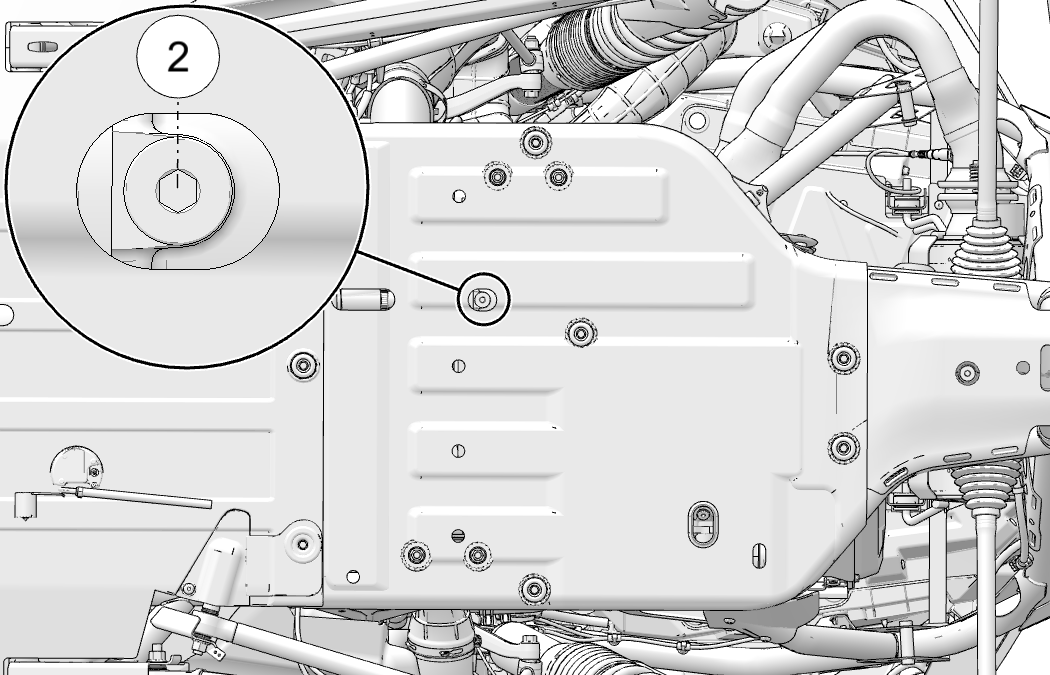

O bujão de drenagem 2 se localiza na parte inferior da caixa de câmbio. Acesse
o bujão de drenagem através do furo de drenagem na placa
de proteção.
-
Posicione o veículo sobre uma superfície plana.
-
Remova o bujão de abastecimento usando uma chave Allen
de 8 mm.
-
Coloque um bandeja sob o bujão de drenagem.
-
Remova o bujão de drenagem.
-
Limpe o bujão de drenagem.
|
 |
-
Reinstale o bujão de drenagem. Aperte
conforme o torque especificado.
TORQUE
Torque do bujão de drenagem: 14 a 19 N·m (10 a
14 lb·pé)
-
Adicione o fluido recomendado (indicado na Tabela de especificações
da caixa de câmbio) através do furo do bujão de abastecimento
até que o fluido esteja nivelado com a parte inferior do furo
do bujão de abastecimento.
-
Reinstale o bujão de abastecimento. Aperte conforme o
torque especificado.
TORQUE
Torque
do bujão de abastecimento: 14 a 19 N·m (10 a 14 lb·pé)
-
Limpe qualquer resíduo de fluido em torno dos bujões
de drenagem e abastecimento.
-
Descarte corretamente o fluido usado.
|
