Ajustes de pré-carga

O ajuste das configurações de pré-carga pode alterar o manuseio do veículo.

IMPORTANT
Nunca exceda a pré-carga MÁXIMA permitida ao ajustar a suspensão. Poderão ocorrer danos ao sistema de suspensão se a pré-carga MÁXIMA permitida for excedida.
RZR Pro R Ajustes de pré-carga padrão de fábrica Configuração de PBV
(pré-carga MÁXIMA permitida)
  Medidas* Fox® Walker Evans Racing Fox® Walker Evans Racing
Amortecedores dianteiros 1 7,8 cm (3,06 pol.) 2,2 cm (0,88 pol.) 10,3 cm (4,06 pol.) 4,8 cm (1,88 pol.)
2 7,0 cm (2,75 pol.) 7,0 cm (2,75 pol.) 7,0 cm (2,75 pol.) 7,0 cm (2,75 pol.)
Amortecedores traseiros 1 17,5 cm (6,88 pol.) 0,2 cm (0,06 pol.) 20,0 cm (7,88 pol.) 2,7 cm (1,06 pol.)
2 11,4 cm (4,50 pol.) 11,4 cm (4,50 pol.) 11,4 cm (4,50 pol.) 11,4 cm (4,50 pol.)

*Veja as imagens na seção Ajuste da pré-carga da mola dianteira/traseira para ver as localizações correspondentes de medição da pré-carga.
RZR Pro R 4 Ajustes de pré-carga padrão de fábrica Configuração de PBV
(pré-carga MÁXIMA permitida)
  Medidas* Fox® Walker Evans Racing Fox® Walker Evans Racing
Amortecedores dianteiros 1 5,7 cm (2,25 pol.) 1,3 cm (0,50 pol.) 8,3 cm (3,25 pol.) 3,8 cm
(1,5 pol.)
2 8,3 cm (3,25 pol.) 8,3 cm (3,25 pol.) 8,3 cm (3,25 pol.) 8,3 cm (3,25 pol.)
Amortecedores traseiros 1 15,9 cm (6,25 pol.) 0,0 cm (0,00 pol.) 18,4 cm (7,25 pol.) 2,5 cm (1,00 pol.)
2 11,8 cm (4,65 pol.) 11,8 cm (4,65 pol.) 11,8 cm (4,65 pol.) 11,8 cm (4,65 pol.)

*Veja as imagens na seção Ajuste da pré-carga da mola dianteira/traseira para ver as medidas correspondentes.

Amortecedores Fox® (se estiver equipado)

Localização do amortecedor Medida*

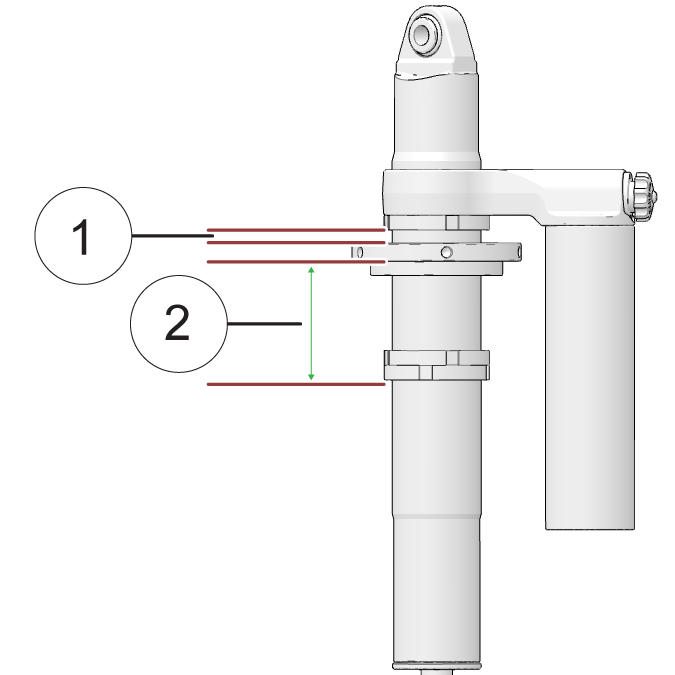

Amortecedor dianteiro

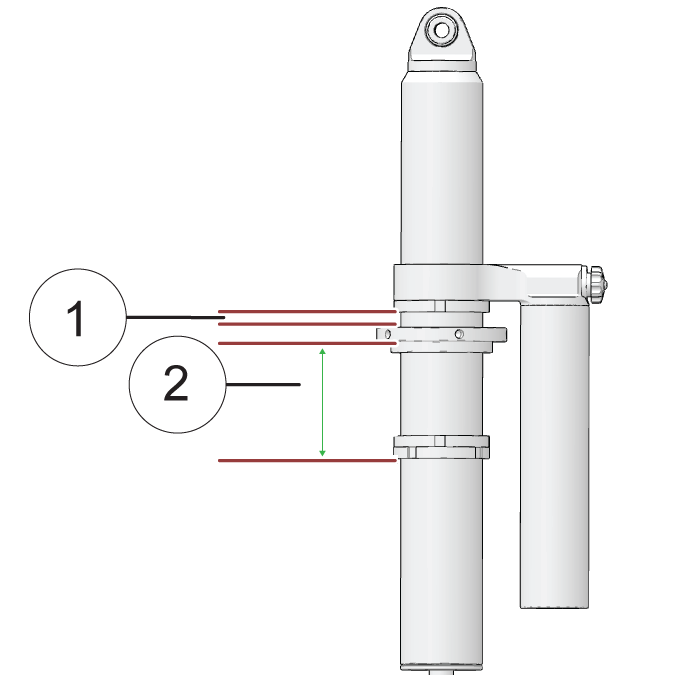

Amortecedor traseiro

Amortecedores Walker Evans Racing (se estiver equipado)

Localização do amortecedor Medida*

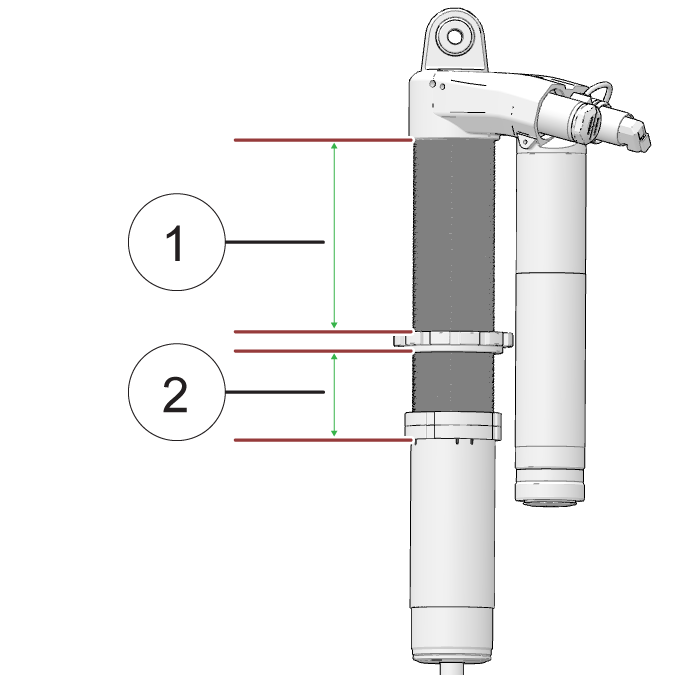

Amortecedor dianteiro

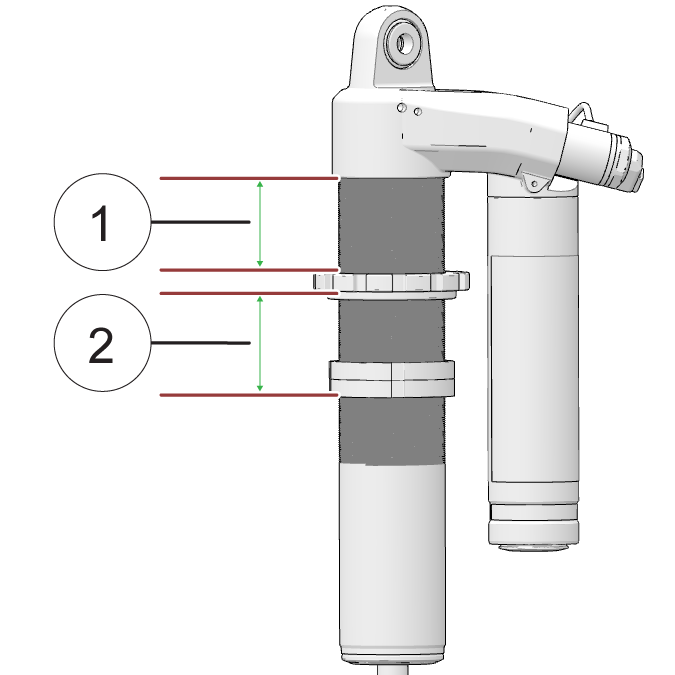

Amortecedor traseiro
