Centrais de fusíveis/relés

WARNING
Não disponha os fusíveis de modo incorreto nem use fusíveis de reposição com valores de corrente incorretos. Isso pode causar sobrecarga elétrica, que pode resultar em ferimentos graves ou morte.

Central principal de fusíveis

Se o motor desligar ou não der partida, se a direção eletrônica parar de funcionar (se estiver equipado) ou se você tiver outras falhas elétricas, pode ser necessária a troca de um fusível. Localize e corrija qualquer curto-circuito que possa ter queimado o fusível e, depois, substitua o fusível.

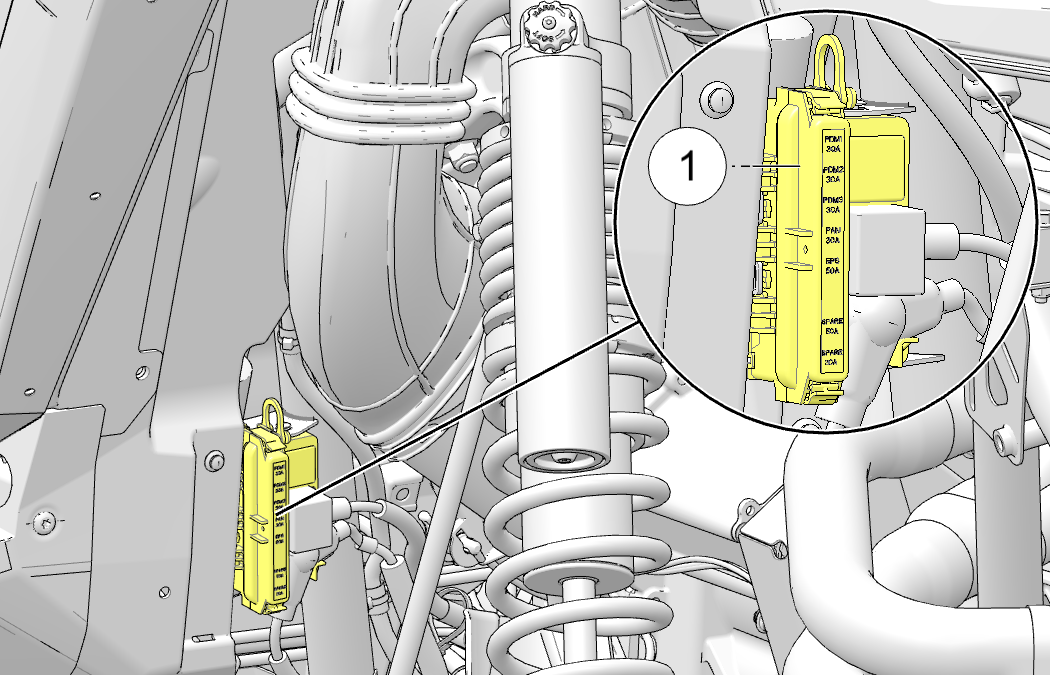

Existem duas centrais de fusíveis/relés acessíveis no veículo. A central principal de fusíveis 1 encontra-se no vão da roda traseira no lado do condutor. Remova o escudo de proteção antes de acessar a central principal de fusíveis.

Etiqueta Valor Função

FAN

Fusível MCASE de 30 A

Ventoinha de arrefecimento do motor

PDM 1

Fusível MCASE de 30 A

Energia para a central secundária de fusíveis para luzes, instrumentos, fusível do amplificador de áudio e relé de acessórios

PDM 2

Fusível MCASE de 30 A

Energia para a central secundária de fusíveis para tomadas auxiliares, chassi, SCM e fusível contra choque

PDM 3

Fusível MCASE de 30 A

Energia para a central secundária de fusíveis para o combustível e o fusível da injeção eletrônica de combustível

EPS

Fusível MCASE de 50 A

Direção eletrônica

PULSE PWR

Fusível ZCASE de 200 A

Energia da bateria para Polaris Pulse e cabo 6 AWG

AUD AMP

Fusível de 30 A

Amplificador de áudio

Central secundária de fusíveis

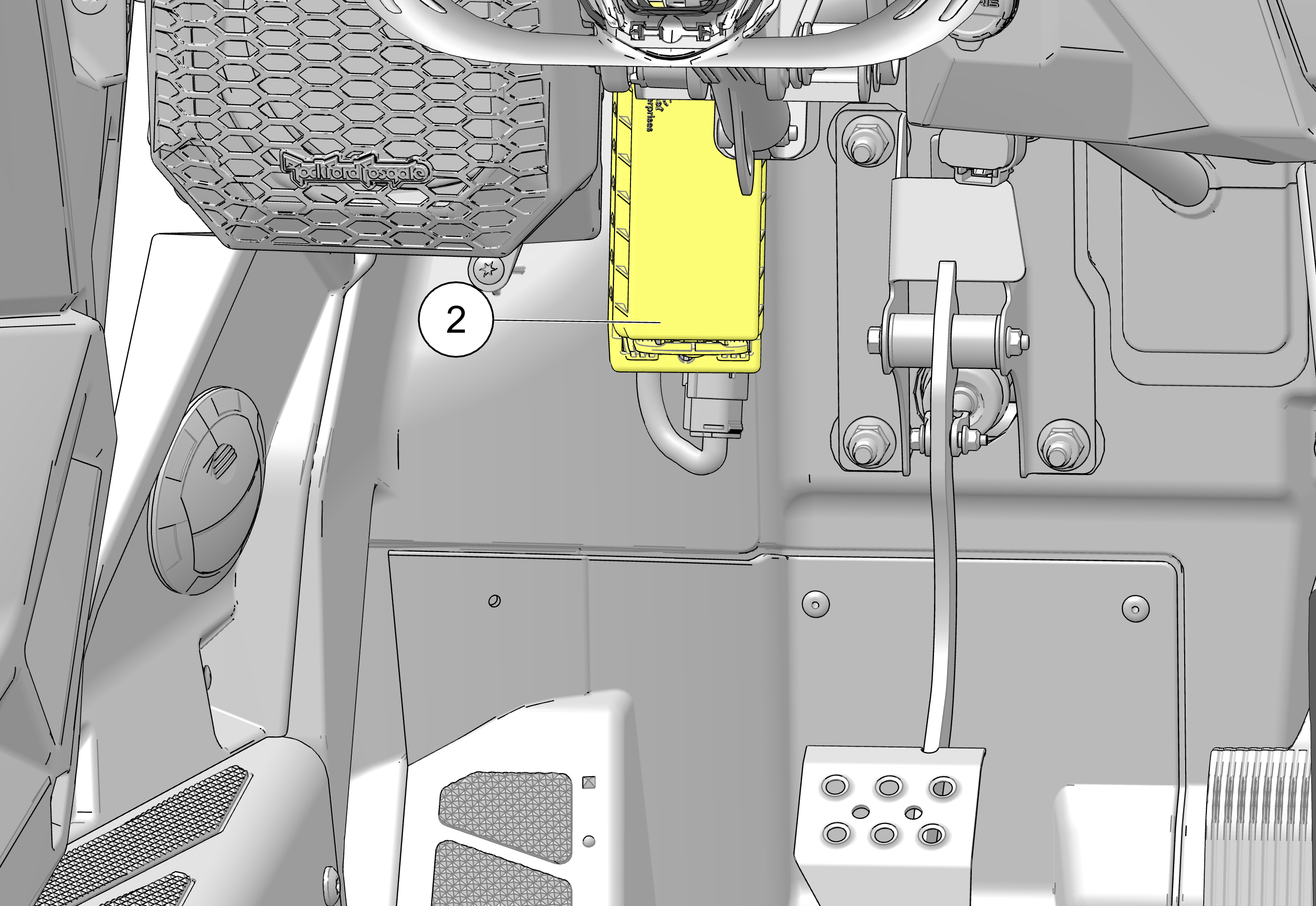

A central secundária de fusíveis 2 fica sob o painel do lado do condutor, acima do pedal do acelerador.

Etiqueta Valor Função

FUEL

Fusível de 10 A

Bomba de combustível

TERM BLK

Fusível de 10 A

Acessório do bloco de terminais

INST ACCY

Fusível de 7,5 A

Acessório de diagnóstico, luz de LED interna, acessório do mostrador (opcional)

PWR PT 1

Fusível de 10 A

Soquete de 12 V (na frente do seletor de marchas)

INST UNSW

Fusível de 7,5 A

Mostrador (opcional), indicador, diagnóstico

LIGHTS 1

Fusível de 7,5 A

Potência comutada para os faróis, interruptores, luzes de destaque internas

LIGHTS 2

Fusível de 10 A

Potência B+ para os faróis, luzes Fang, luzes de destaque internas

CHASSIS

Fusível de 15 A

Luz do interruptor da AWD, aquecedor do sensor de oxigênio, ativação do EPS, sensor de velocidade do veículo, interruptor do cinto de segurança, ativação do SCM (opcional), interruptor de modo do SCM (opcional), bobina da AWD, indicador, válvula de descarga do turbo

AUX

Fusível de 10 A

Tomada de 12 V

EFI

Fusível de 10 A

Ativação do ECM, bobina do relé da bomba, bobina do relé da injeção eletrônica de combustível, injetores, bobina do relé do SCM (opcional), bobina do relé das luzes, bobina da ignição

COIL 1

Fusível de 7,5 A

Cilindros 1 e 4

COIL 2

Fusível de 7,5 A

Cilindros 2 e 3

FRONT DIFF

Fusível de 10 A

Diferencial dianteiro

CHARGE

Fusível de 15 A

Porta de carga da bateria

Fusíveis adicionais (se estiver equipado)

SCM

Fusível de 7,5 A

Módulo de controle dos amortecedores

SHOCK

Fusível de 15 A

Potência dos amortecedores

VCM

Fusível de 10 A

Módulo de controle do veículo
