Leitfaden zur Vorderradgabeleinstellung

NOTICE
Durch Drehen der Spanner ganz im Uhrzeigersinn (+) wird eine „vollständig geschlossene“ Position erreicht, durch Drehen der Spanner ganz gegen den Uhrzeigersinn (-) eine „vollständig geöffnete“ Position.

Werkseinstellung der Vorderradgabel



101 Scout

Vorspannung (linke Gabel)

5 Umdrehungen (von ganz außen nach innen, 10 Umdrehungen insgesamt)

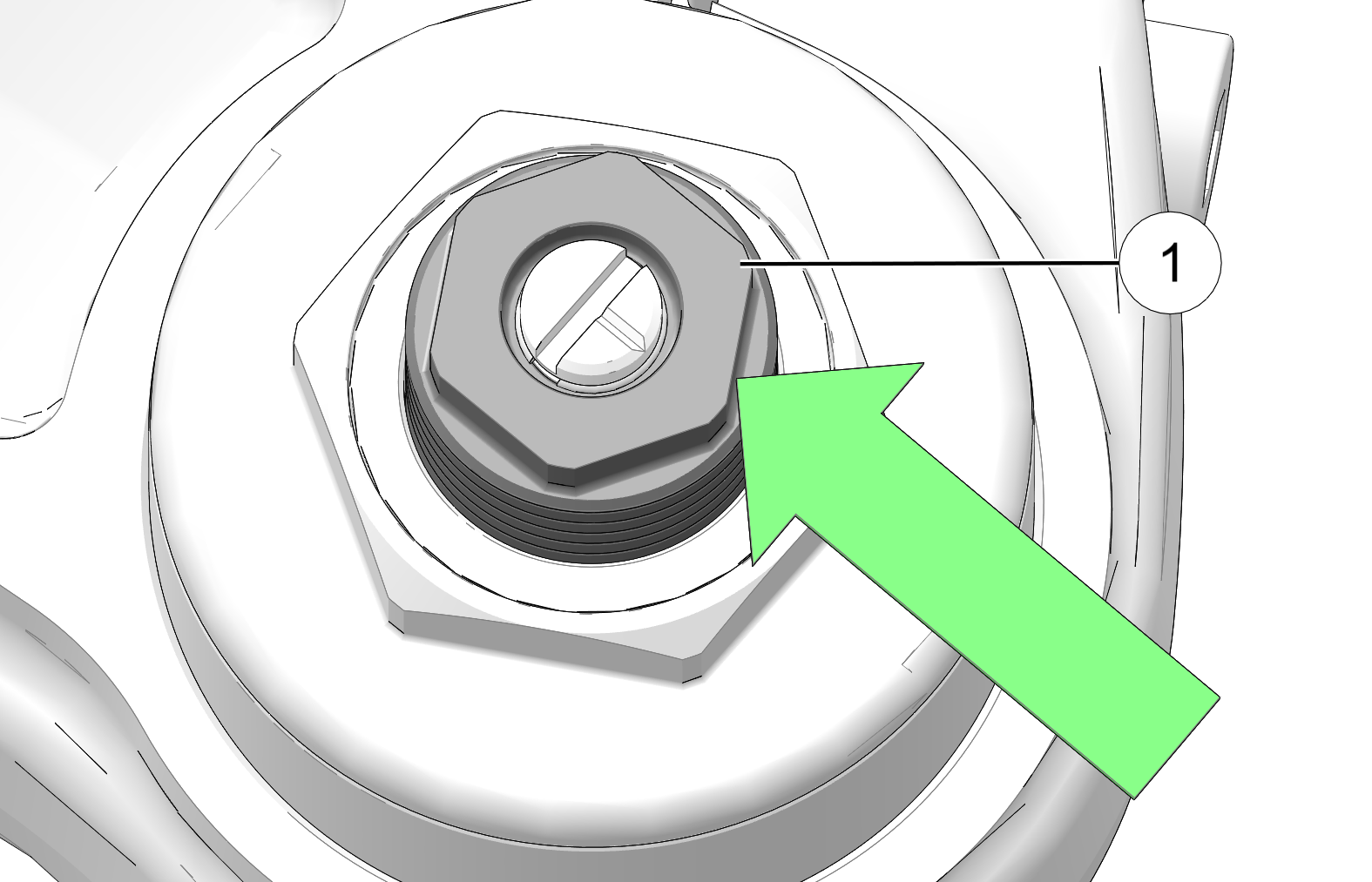

Kompressionseinstellung (rechte Gabel) 1

2 Umdrehungen von außen
(8 Umdrehungen insgesamt)

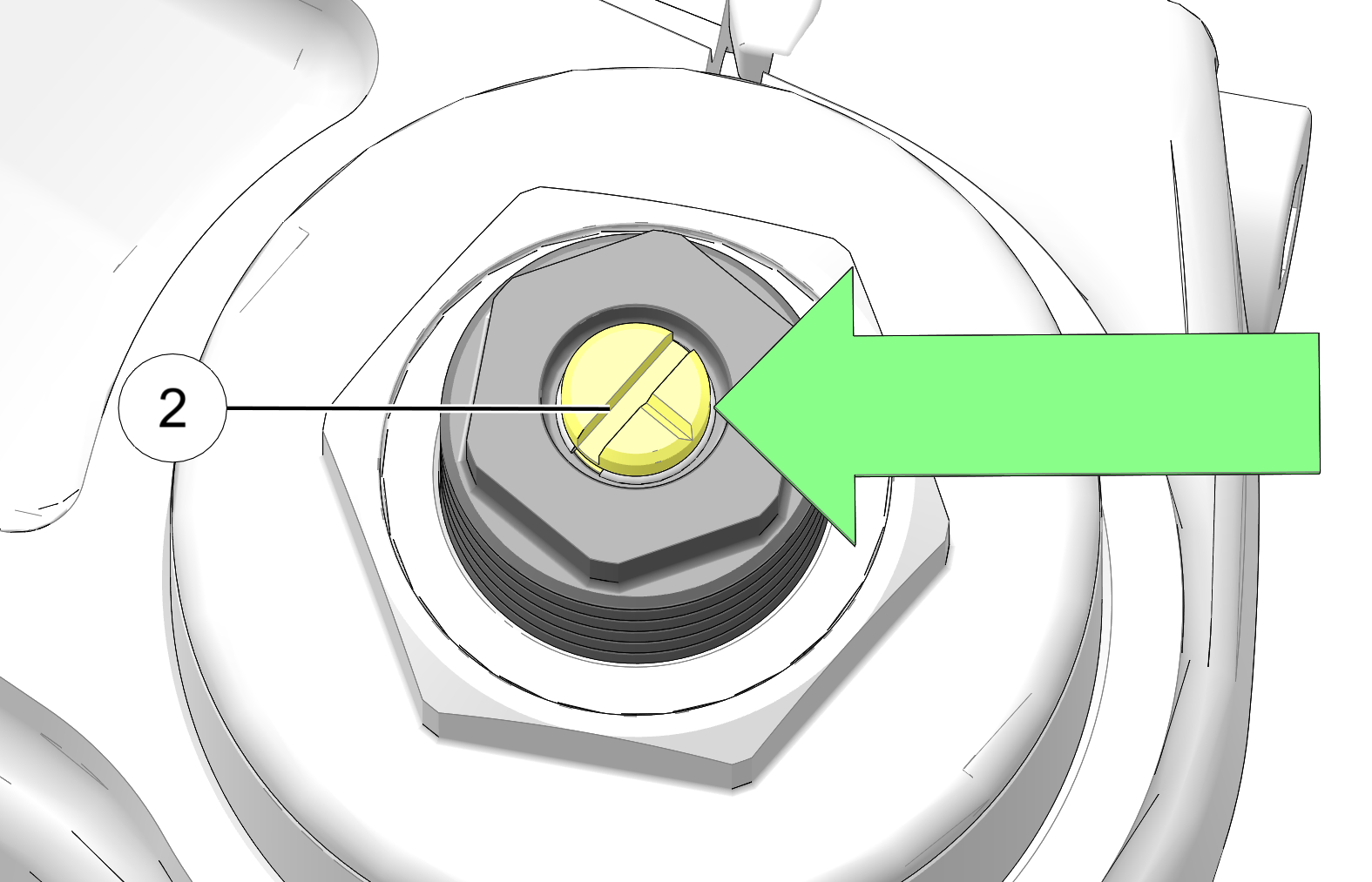

Zugeinstellung (rechte Gabel) 2

7 Klicks von geschlossener Stellung
(10 Klicks insgesamt)
