Vidange d’huile et remplacement du filtre

Toujours vérifier et vidanger l’huile aux intervalles indiqués dans le chapitre du programme d’entretien Polaris. Toujours remplacer le filtre à huile lors de la vidange.

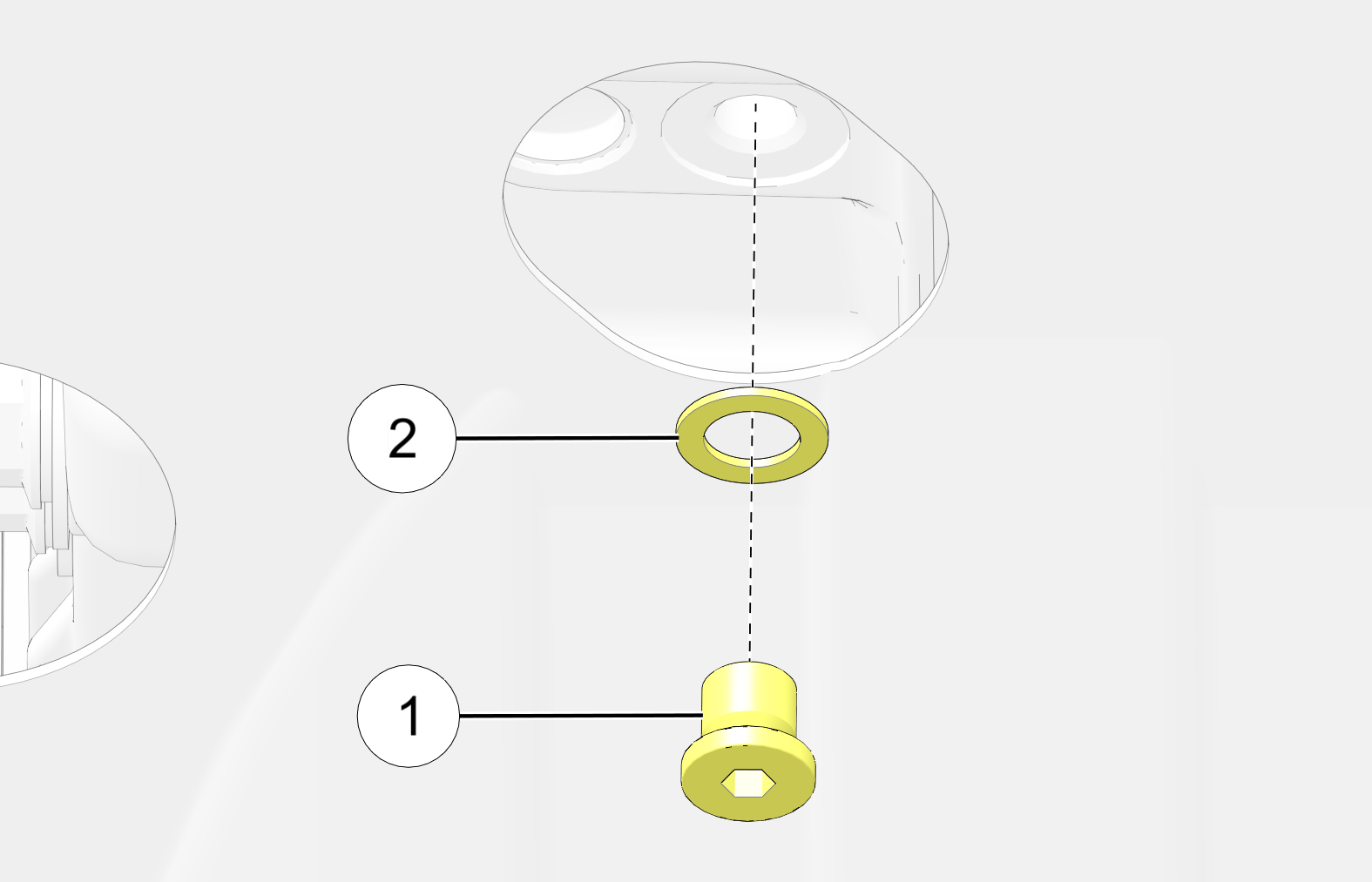

Le bouchon de vidange du moteur 1 se trouve au bas du carter moteur. Utiliser une douille hexagonale de 6 mm ou équivalent.

1. Placer le véhicule sur une surface de niveau. Mettre la boîte de vitesses en position STATIONNEMENT. Freiner.

2. Démarrer le moteur. Le laisser tourner au ralenti pendant deux à trois minutes. Arrêter le moteur.

3. Nettoyer autour du bouchon de vidange.

   CAUTION

   L’huile chaude peut provoquer des brûlures graves de la peau. Éviter tout contact entre l’huile chaude et la peau.

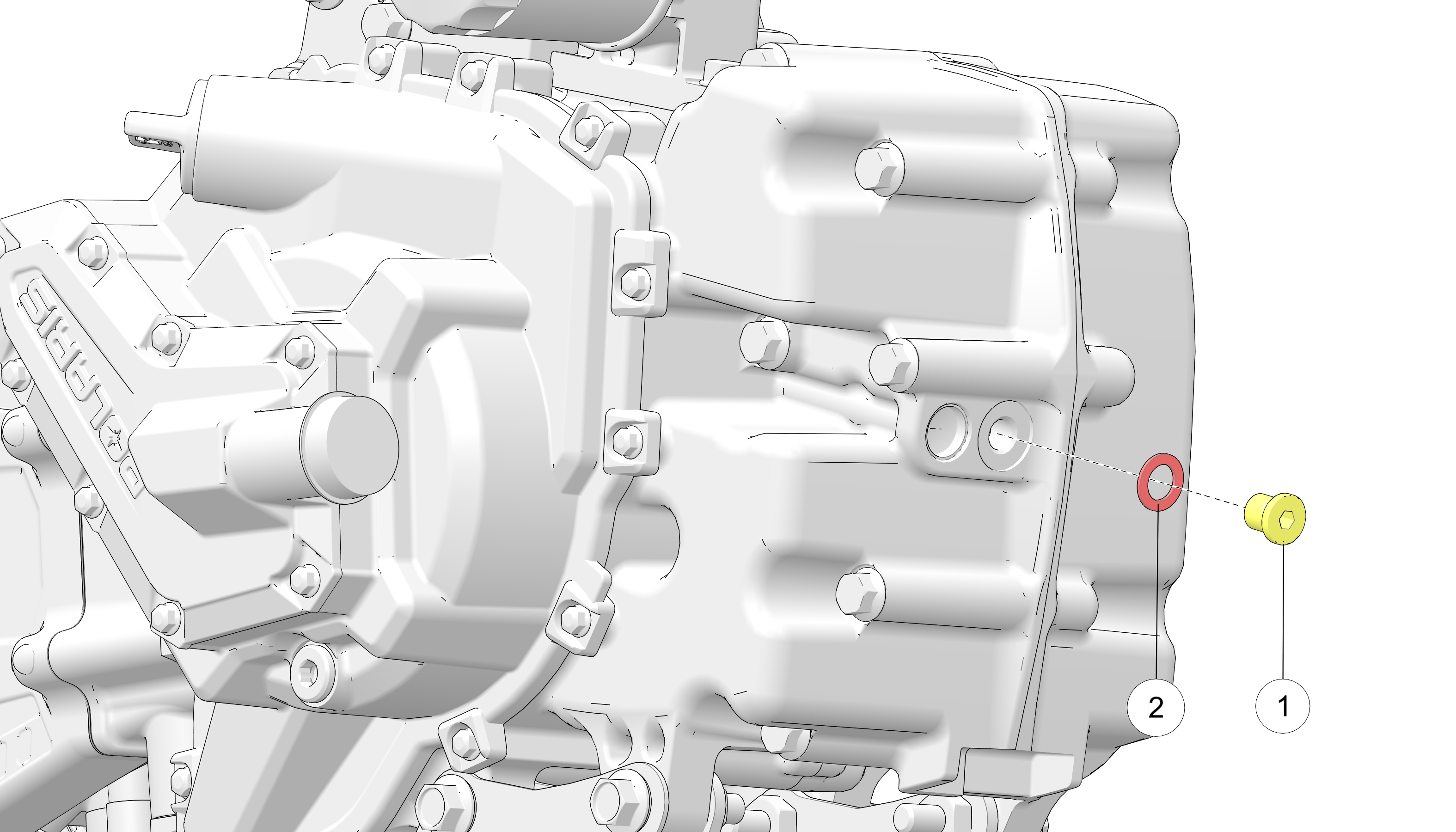

4. Placer un bac de vidange en dessous du carter moteur et retirer le bouchon de vidange 1.



5. Laisser toute l’huile se vidanger.

6. Installer une rondelle d’étanchéité neuve 2 sur le bouchon de vidange.

   TIP

   Les surfaces d’étanchéité du bouchon de vidange et du carter moteur doivent être propres et exemptes d’ébarbures, entailles et éraflures.

7. Remettre le bouchon de vidange en place.

   TORQUE

   16 N·m

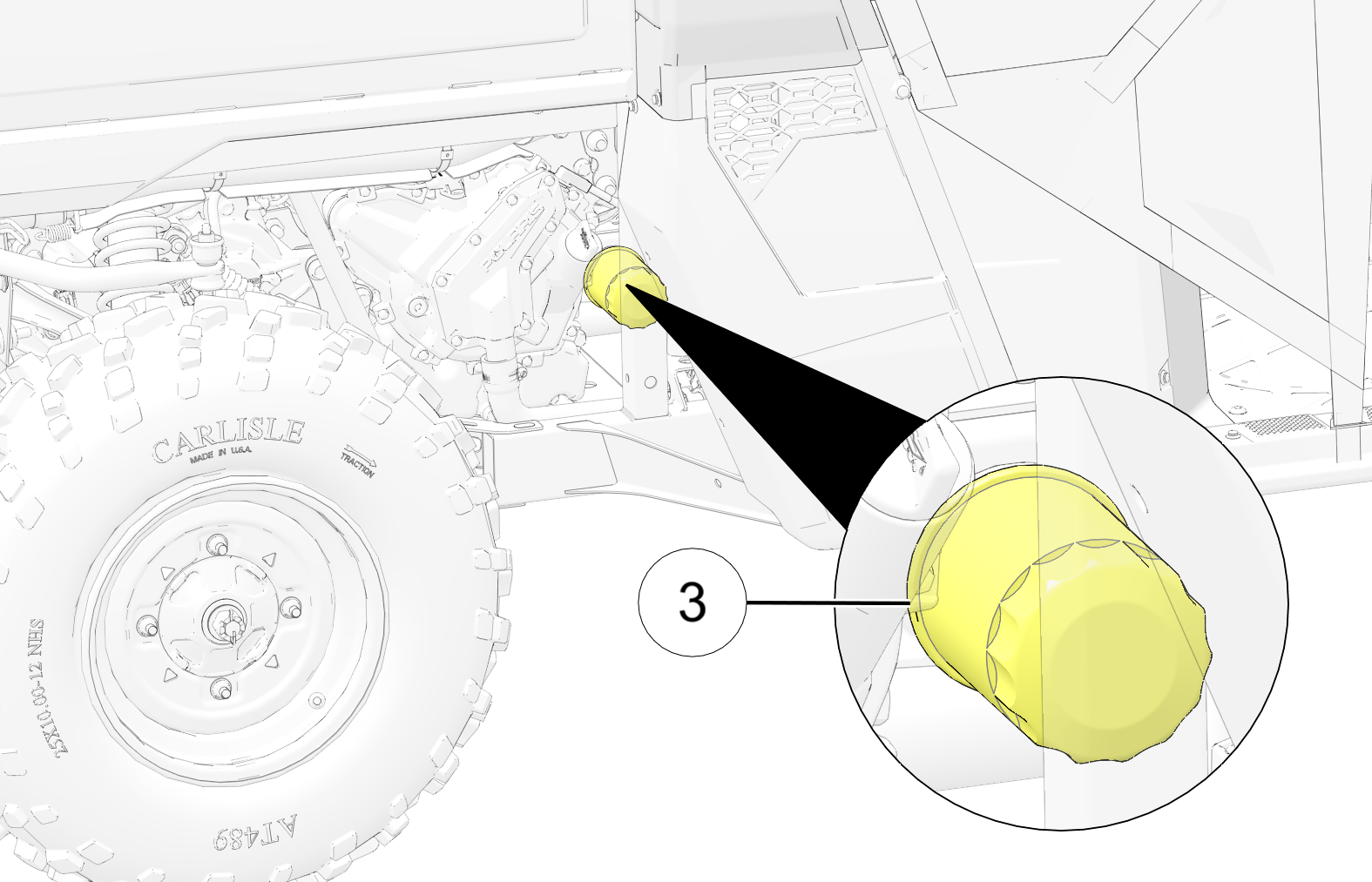

8. À l’aide d’une clé à filtre à huile de style à capuchon ou un équivalent, tourner le filtre 3 dans le sens antihoraire pour le retirer.



9. Nettoyer les surfaces d’étanchéité du filtre sur le carter moteur avec un chiffon propre et sec. Vérifier que l’ancien joint torique du filtre est complètement retiré.

10. Enduire le joint torique du nouveau filtre d’une mince couche d’huile moteur. Vérifier que le joint torique est en bon état.

11. Installer le nouveau filtre et le serrer à la main de 3/4 de tour après que le joint ait fait contact avec la surface d’étanchéité.

12. Avant de retirer la jauge, toujours retirer la saleté et les débris se trouvant autour.

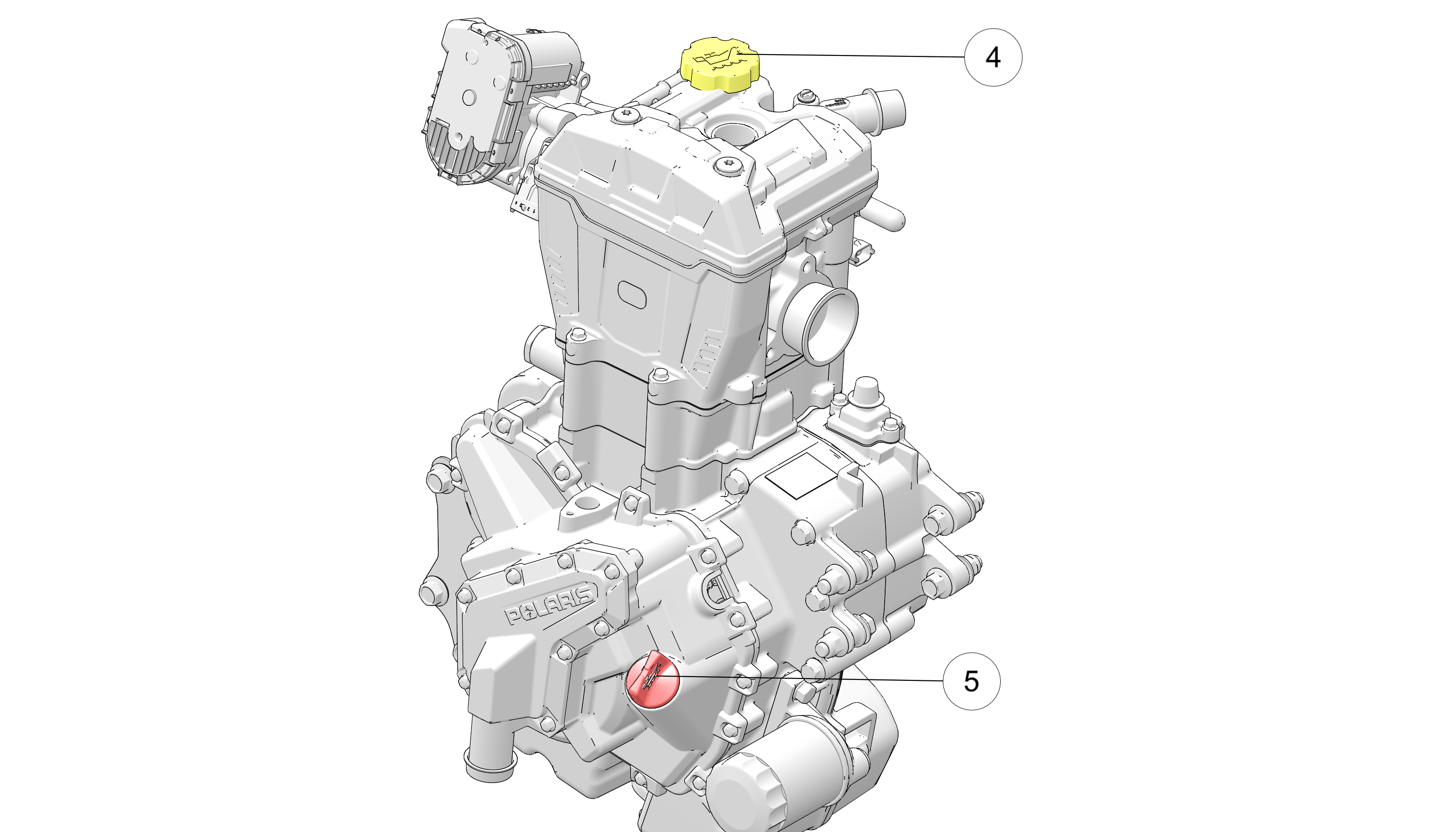

13. Retirer la jauge 5 et vérifier le niveau d’huile.

14. Faire l’appoint de liquide recommandé selon le besoin. Maintenir le niveau d’huile dans la marge de sécurité, entre les marques FULL (plein) 2 et ADD (ajouter) 3. Ne pas trop remplir le réservoir.


    CAPACITY

    Lubrifiant recommandé :

    Huile de moteur à 4 temps entièrement synthétique PS-4 5W-50 de Polaris

    Capacité :

    1,9 L (2 qt)

15. Remettre la jauge en place et la serrer. Remettre en place le bouchon d’huile (si retiré).

16. S’assurer que le levier de la boîte de vitesses est en position STATIONNEMENT. Freiner.

17. Démarrer le moteur. Le laisser tourner au ralenti pendant une à deux minutes.

18. Arrêter le moteur. Vérifier s’il y a des fuites.

19. Vérifier de nouveau le niveau d’huile sur la jauge et faire l’appoint au besoin pour qu’il atteigne le repère supérieur.

20. Se débarrasser de l’huile et du filtre usés selon une méthode appropriée.
