Installation de la courroie

NOTE

S’assurer d’installer la courroie dans la même direction qu’avant son retrait.

  1. Retirer tous les débris se trouvant dans les conduits de l’embrayage avant le réassemblage.

    WARNING
    Les composants peuvent être chauds à l’usage et provoquer des brûlures. Porter des gants de protection durant la vérification.

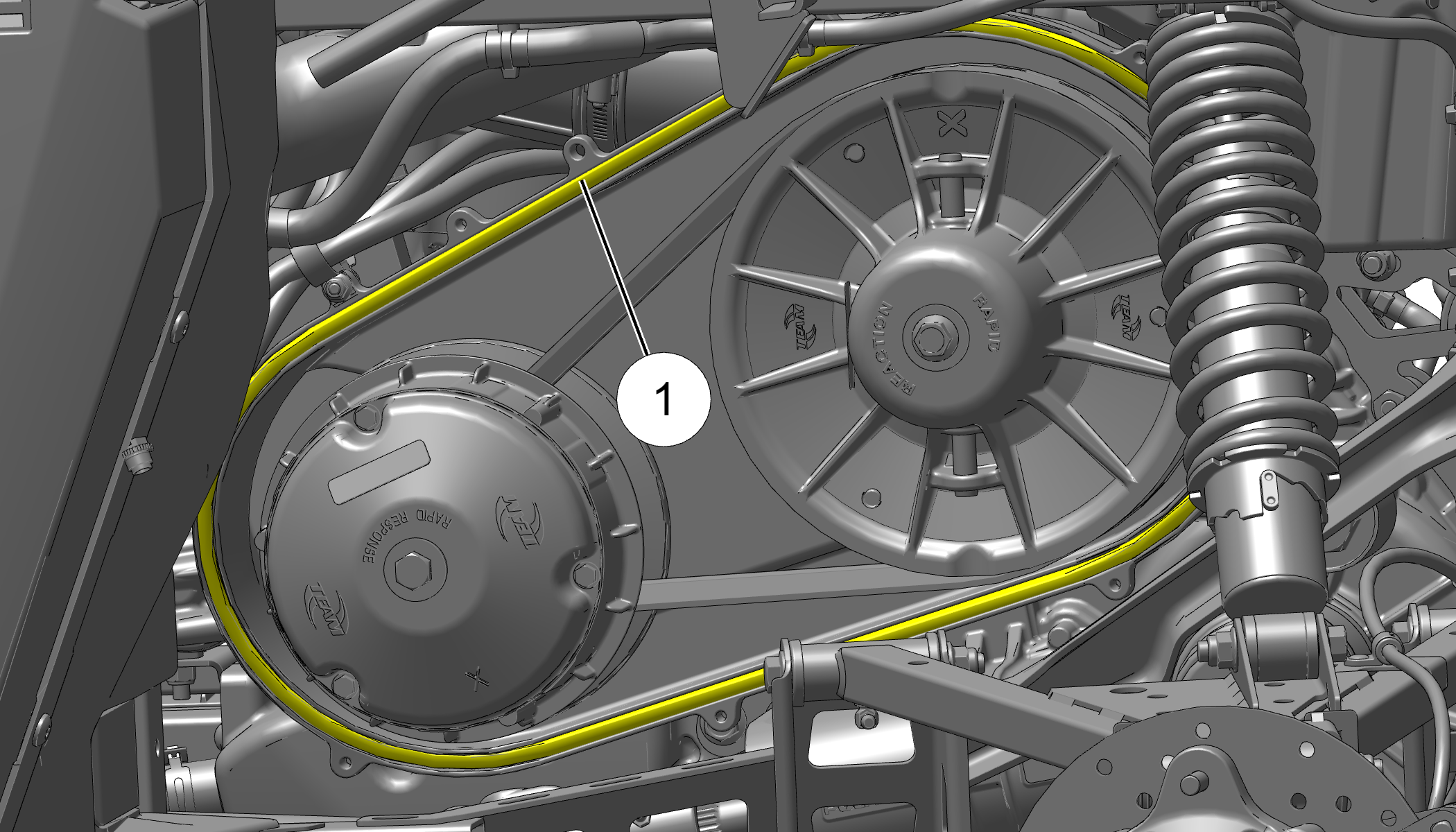

  2. Tourner l’embrayage à poulie menée et faire passer la courroie dans l’embrayage.

  3. S’assurer que le joint du couvercle de la PVT est complètement installé et vérifier s’il y a des dommages. Remplacer au besoin. Nettoyer l’intérieur du couvercle de la PVT à fond.

    NOTE

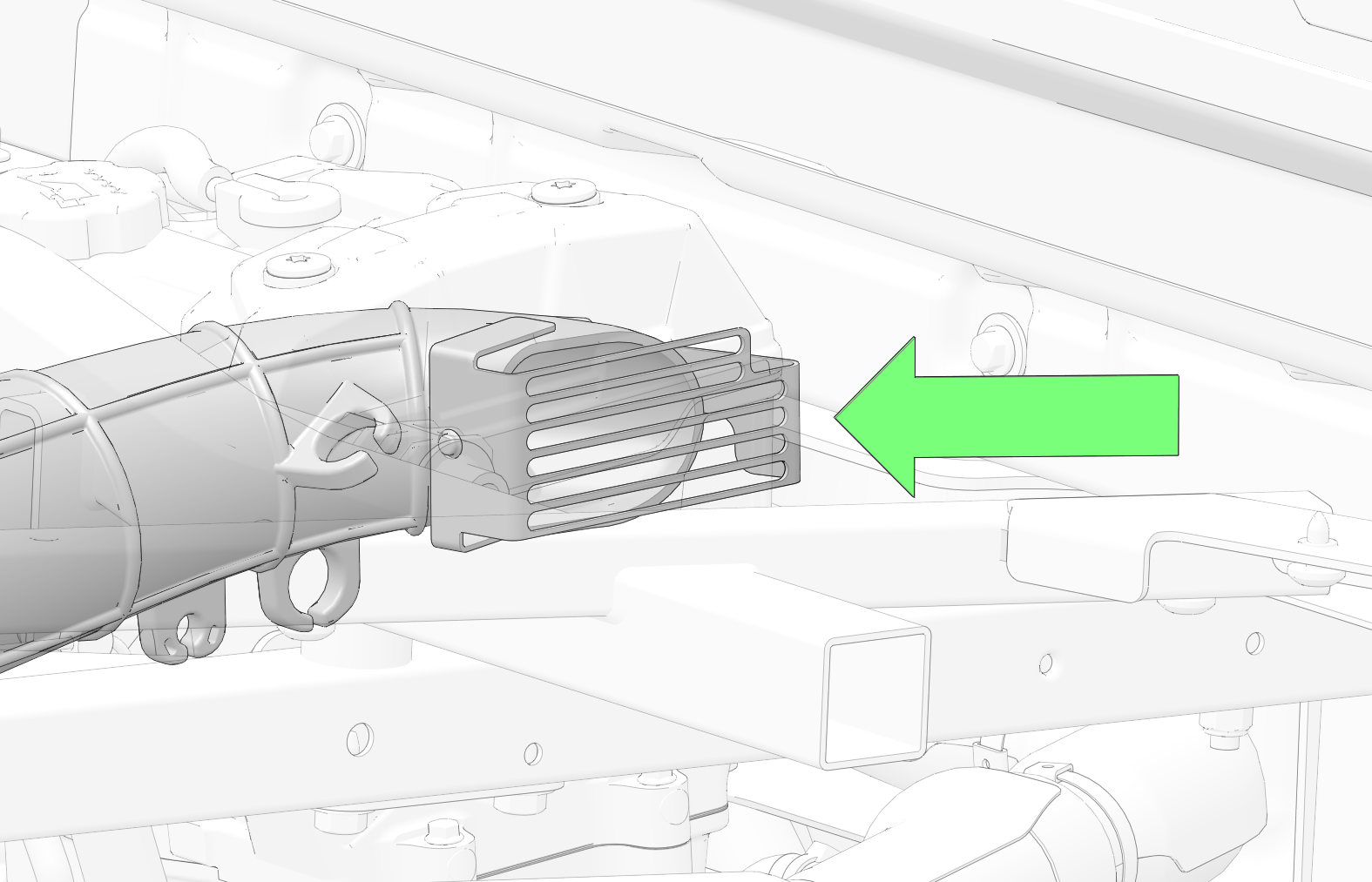

    Rester prudent lors de l’installation du couvercle d’embrayage. Ne pas endommager le couvercle, les gaines d’admission et les faisceaux électriques.

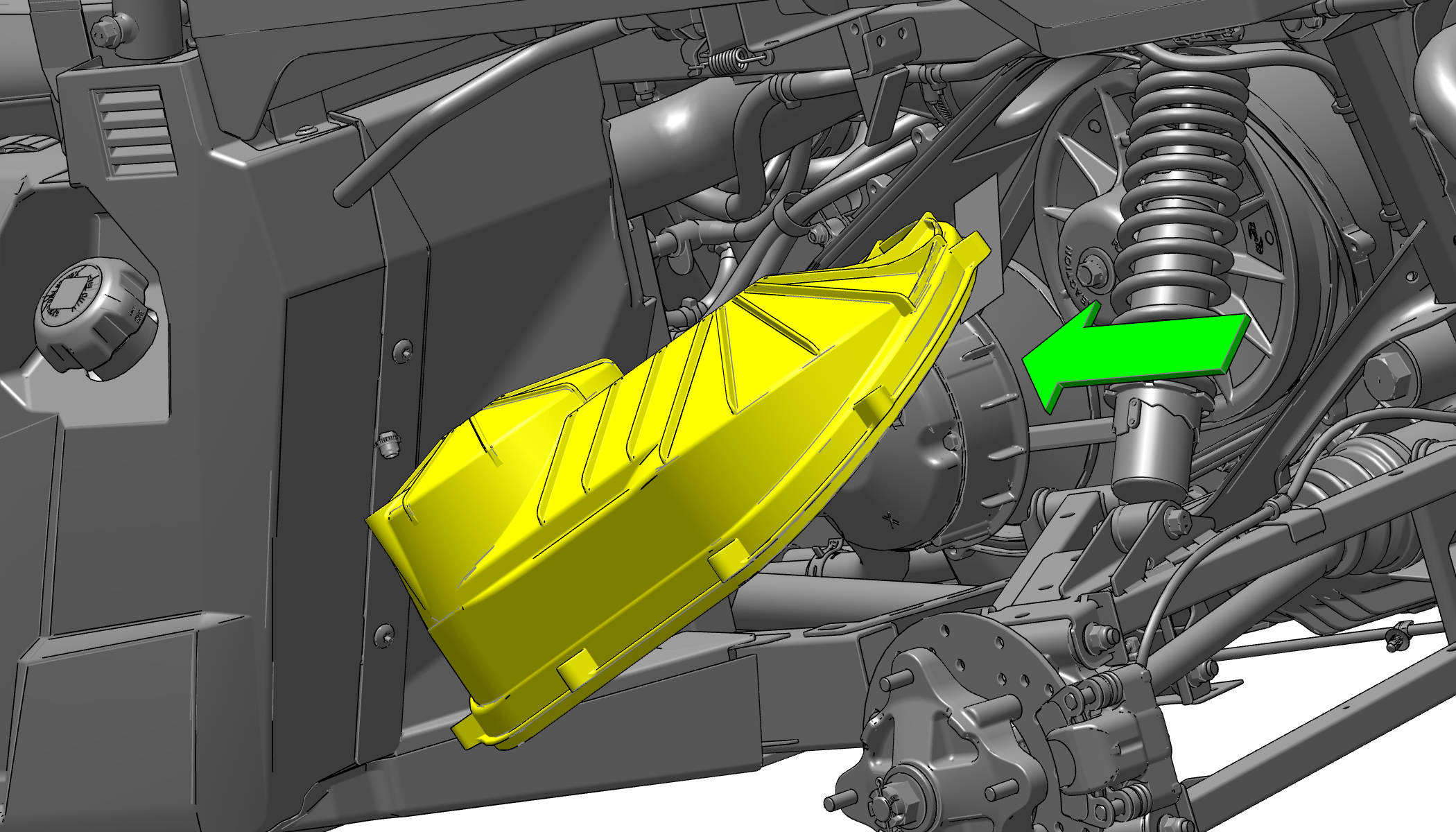

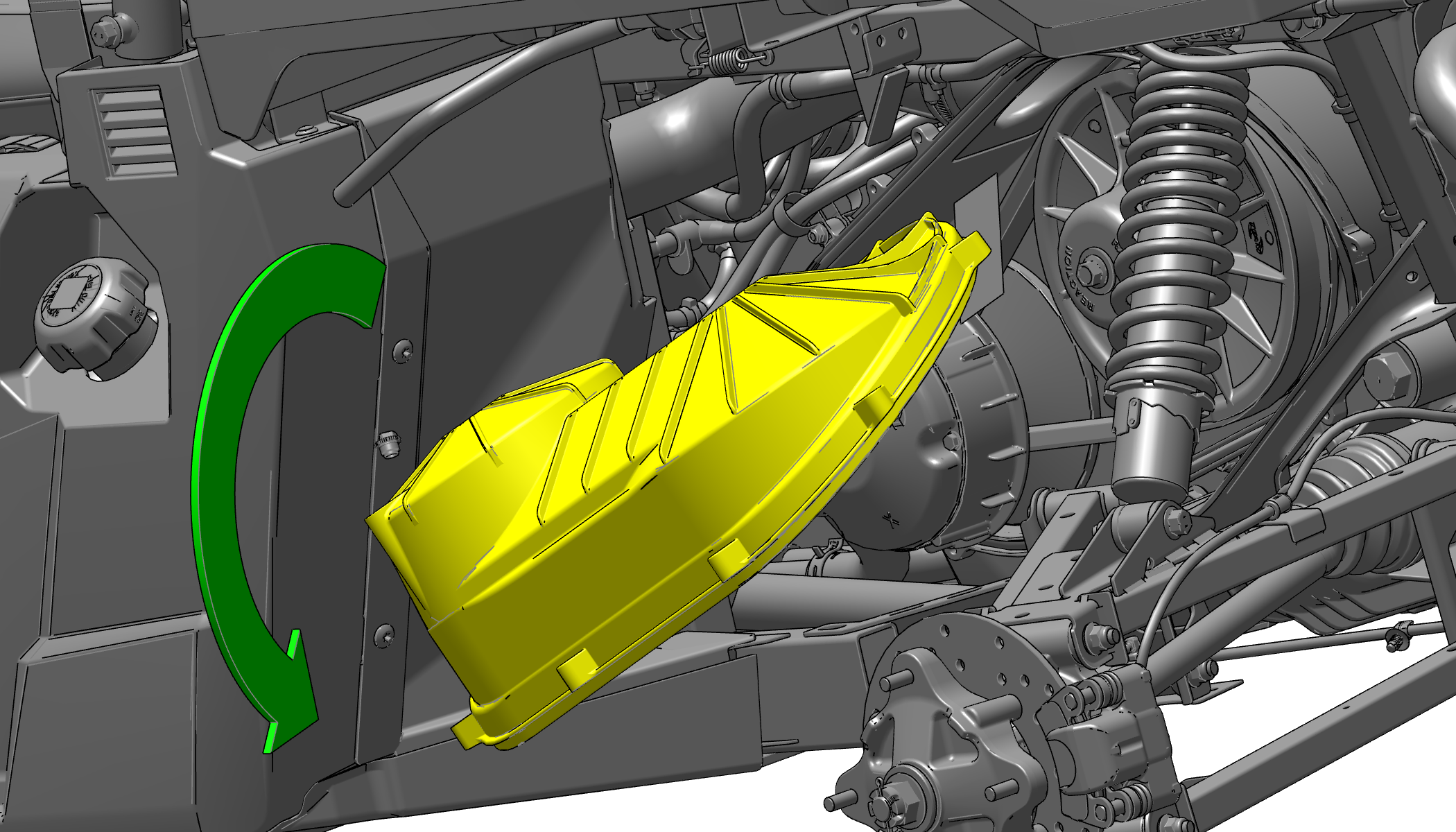

  4. Installer le couvercle dans le véhicule et le tourner dans le sens antihoraire.

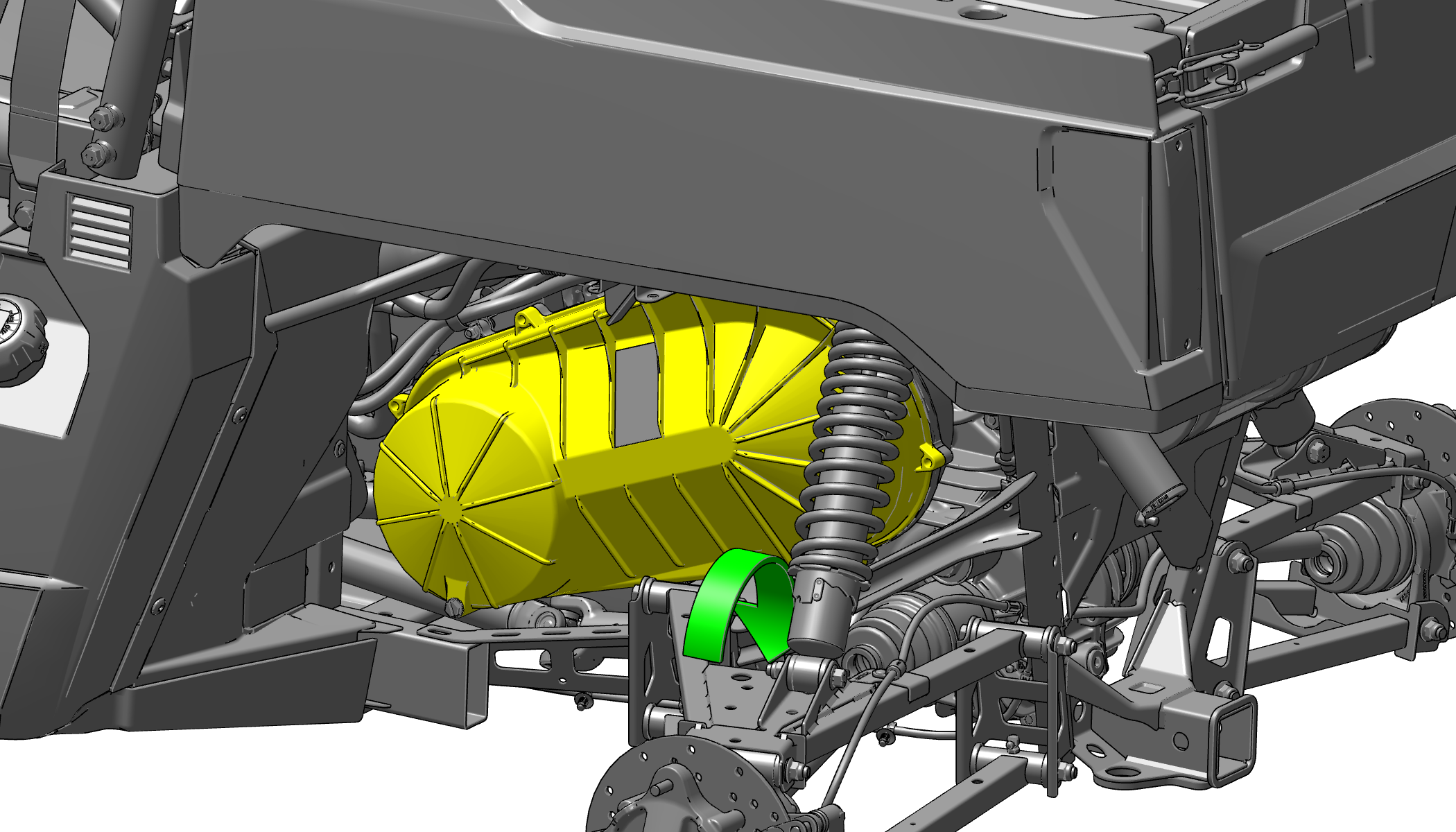

  5. Soulever l’arrière du couvercle jusqu’au bras de suspension triangulaire tout en le tournant loin du moteur.


  6. Soulever le couvercle par-dessus l’ensemble de bras de suspension triangulaire et l’aligner sur les trous de montage.

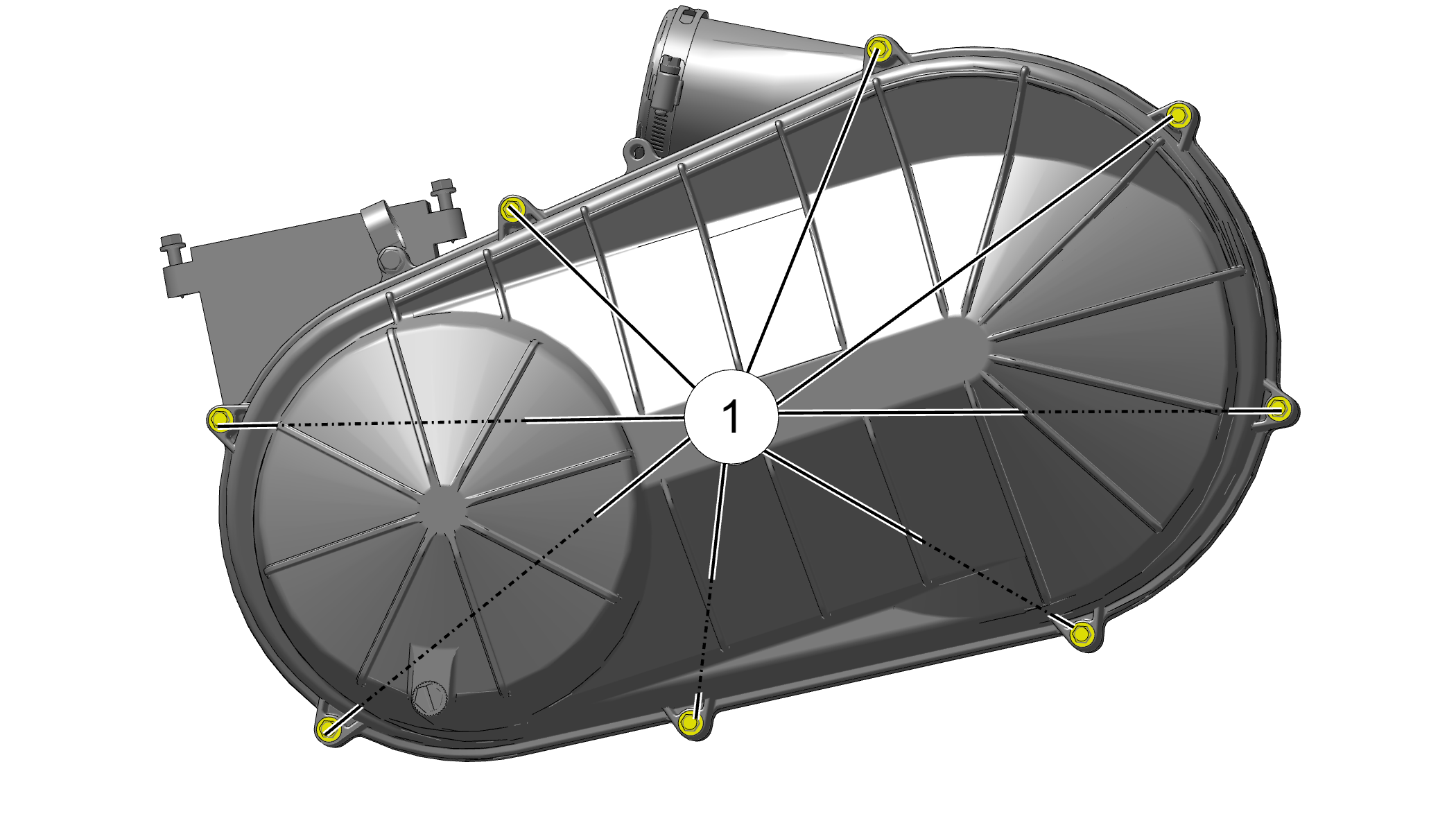

  7. Installer les huit boulons 1 qui retiennent le couvercle extérieur de la PVT au véhicule. Serrer les boulons selon les spécifications.

    TORQUE

    Fixations du couvercle externe de la transmission à variation continue Polaris (PVT) : 44 in-lbs (5 N·m)
