Vidange d’huile moteur et remplacement du filtre

Toujours vérifier et vidanger l’huile aux intervalles indiqués dans le Programme d’entretien de Polaris. Toujours remplacer le filtre à huile lors de la vidange.

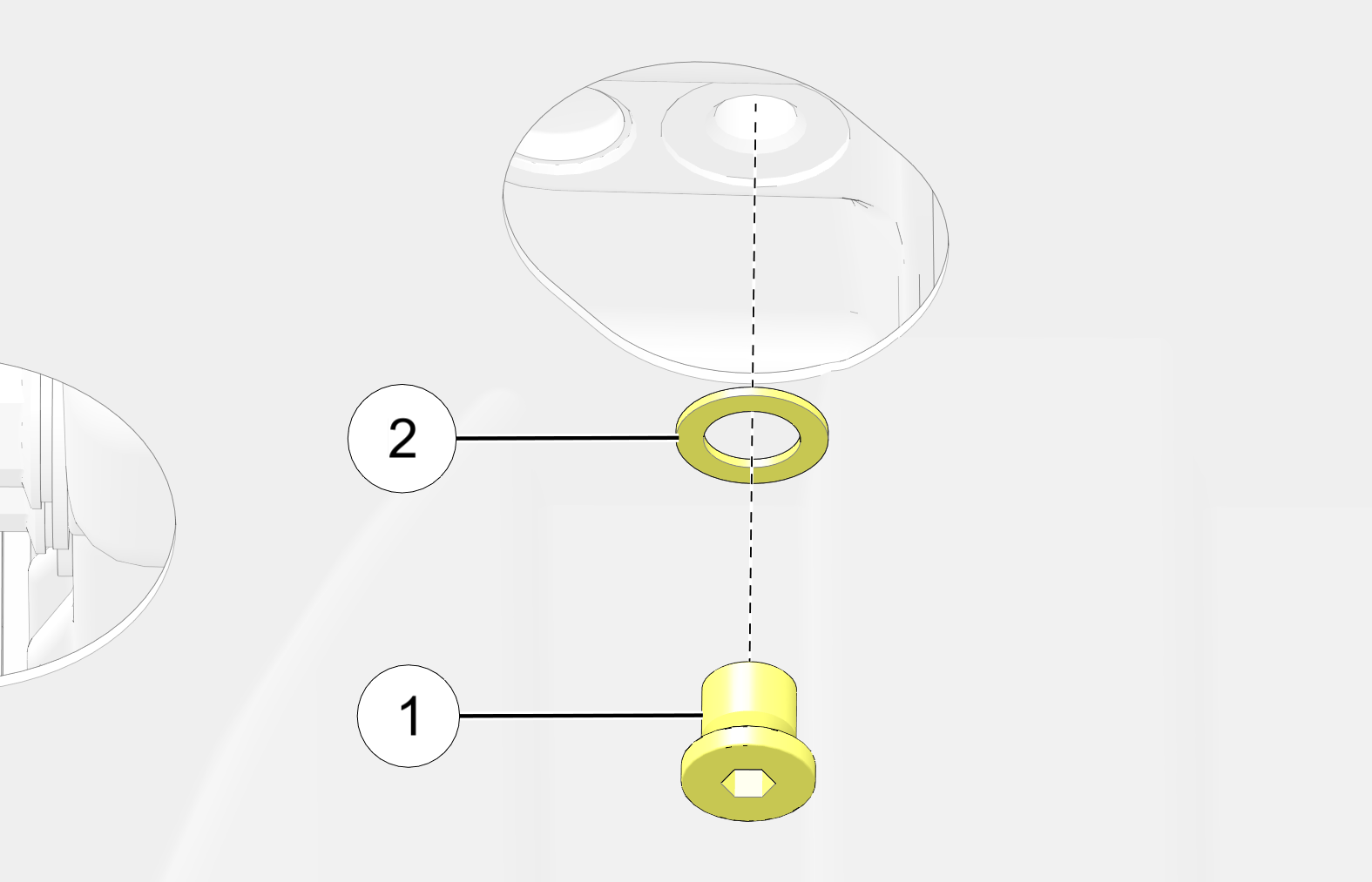

Le bouchon de vidange du moteur 1 se trouve au bas du carter moteur. Utiliser une douille de clé hexagonale de 6 mm ou l’équivalent.

1. Placer le véhicule sur une surface de niveau. Mettre la boîte de vitesses en position STATIONNEMENT. Freiner.

2. Démarrer le moteur. Le laisser tourner au ralenti pendant deux à trois minutes. Arrêter le moteur.

3. Nettoyer autour du bouchon de vidange.

   CAUTION

   L’huile chaude peut provoquer des brûlures graves de la peau. Éviter tout contact entre l’huile chaude et la peau.

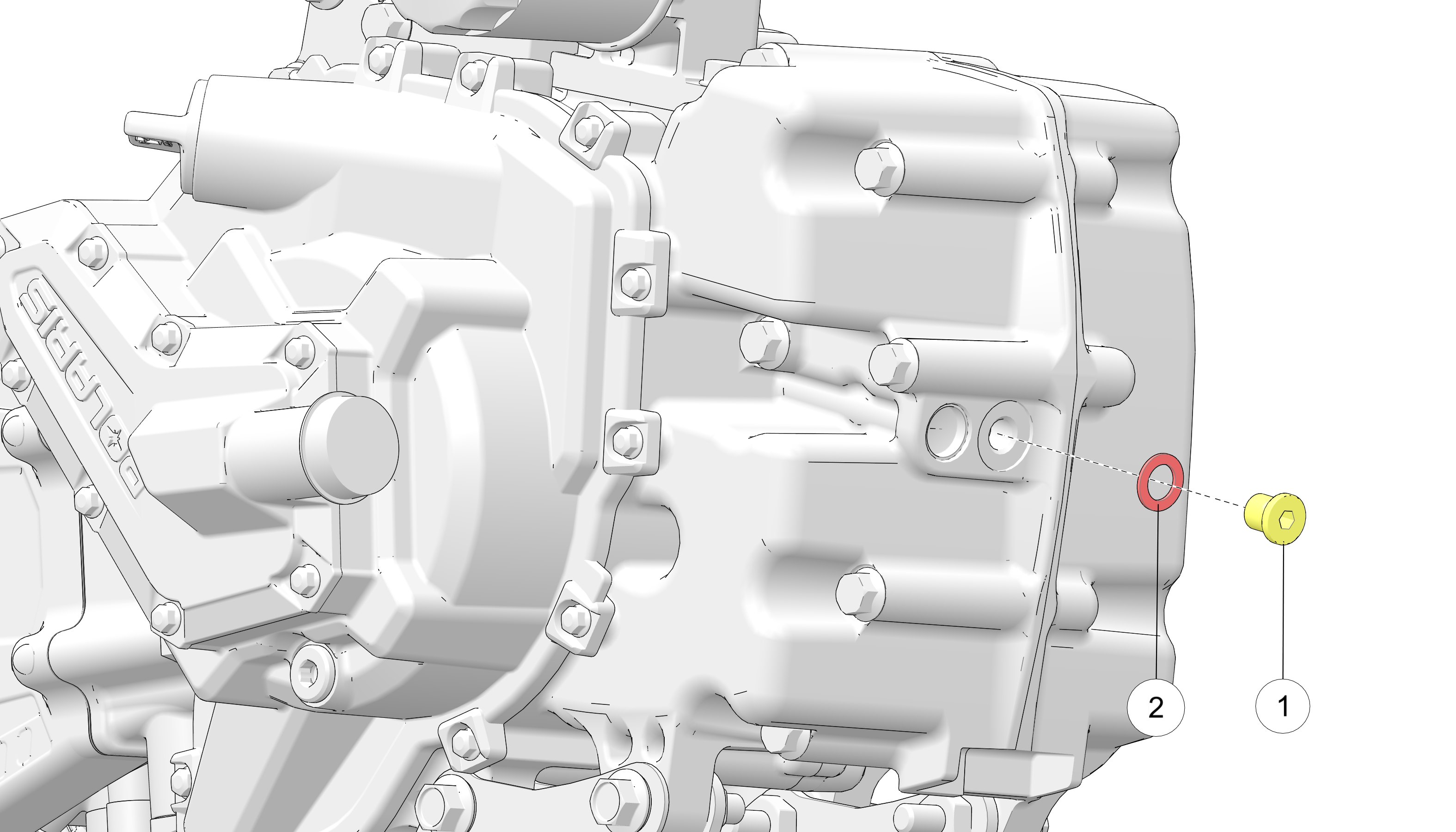

4. Placer un bac de vidange en dessous du carter moteur et retirer le bouchon de vidange 1.



5. Laisser toute l’huile s’écouler.

6. Installer une rondelle d’étanchéité neuve 2 sur le bouchon de vidange.

   TIP

   Les surfaces d’étanchéité du bouchon de vidange et du carter moteur doivent être propres et exemptes d’ébarbures, entailles et éraflures.

7. Remettre le bouchon de vidange en place.

   TORQUE

   16 N·m

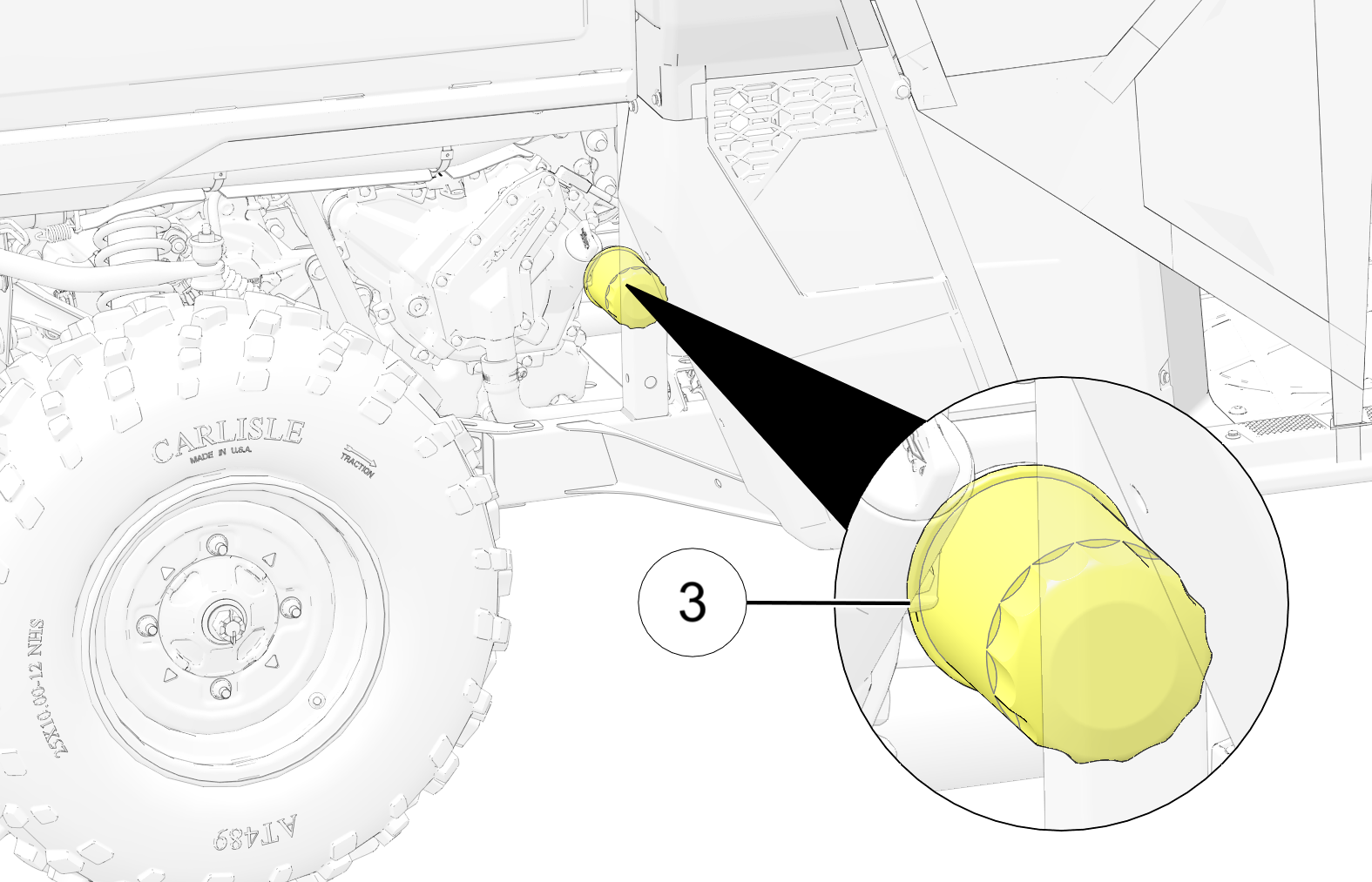

8. À l’aide d’une clé pour filtre à huile de style à capuchon ou équivalente, tourner le filtre 3 dans le sens antihoraire pour le retirer.



9. Nettoyer les surfaces d’étanchéité du filtre sur le carter moteur avec un chiffon propre et sec. Vérifier que l’ancien joint torique du filtre est complètement retiré.

10. Enduire le joint torique du nouveau filtre d’une mince couche d’huile moteur. Vérifier que le joint torique est en bon état.

11. Installer le nouveau filtre et le serrer à la main jusqu’à ce que le joint fasse contact avec la surface d’étanchéité, puis le tourner de 3/4 tour.

12. Toujours enlever la saleté et les débris autour de la jauge avant de retirer la jauge.

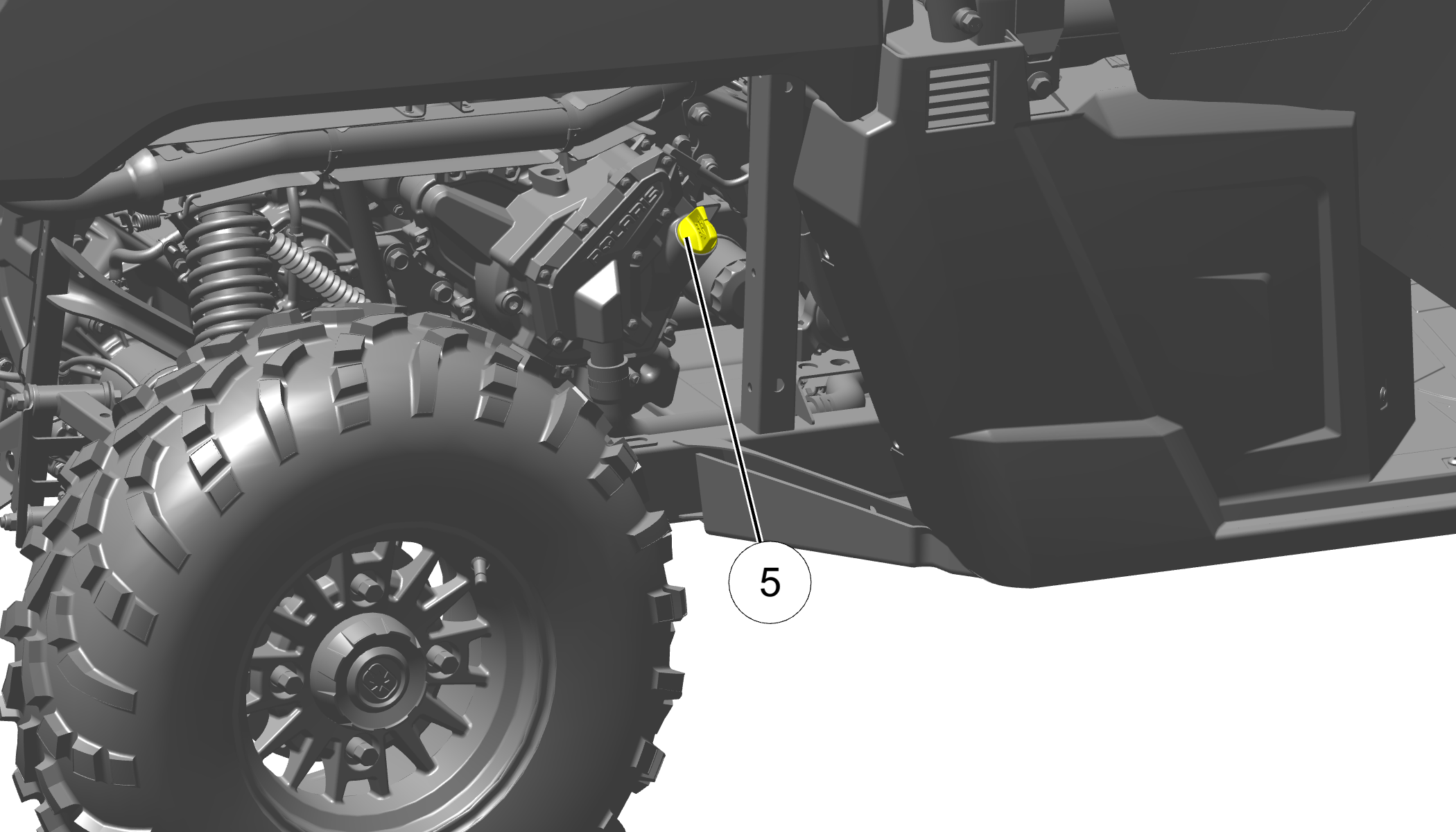

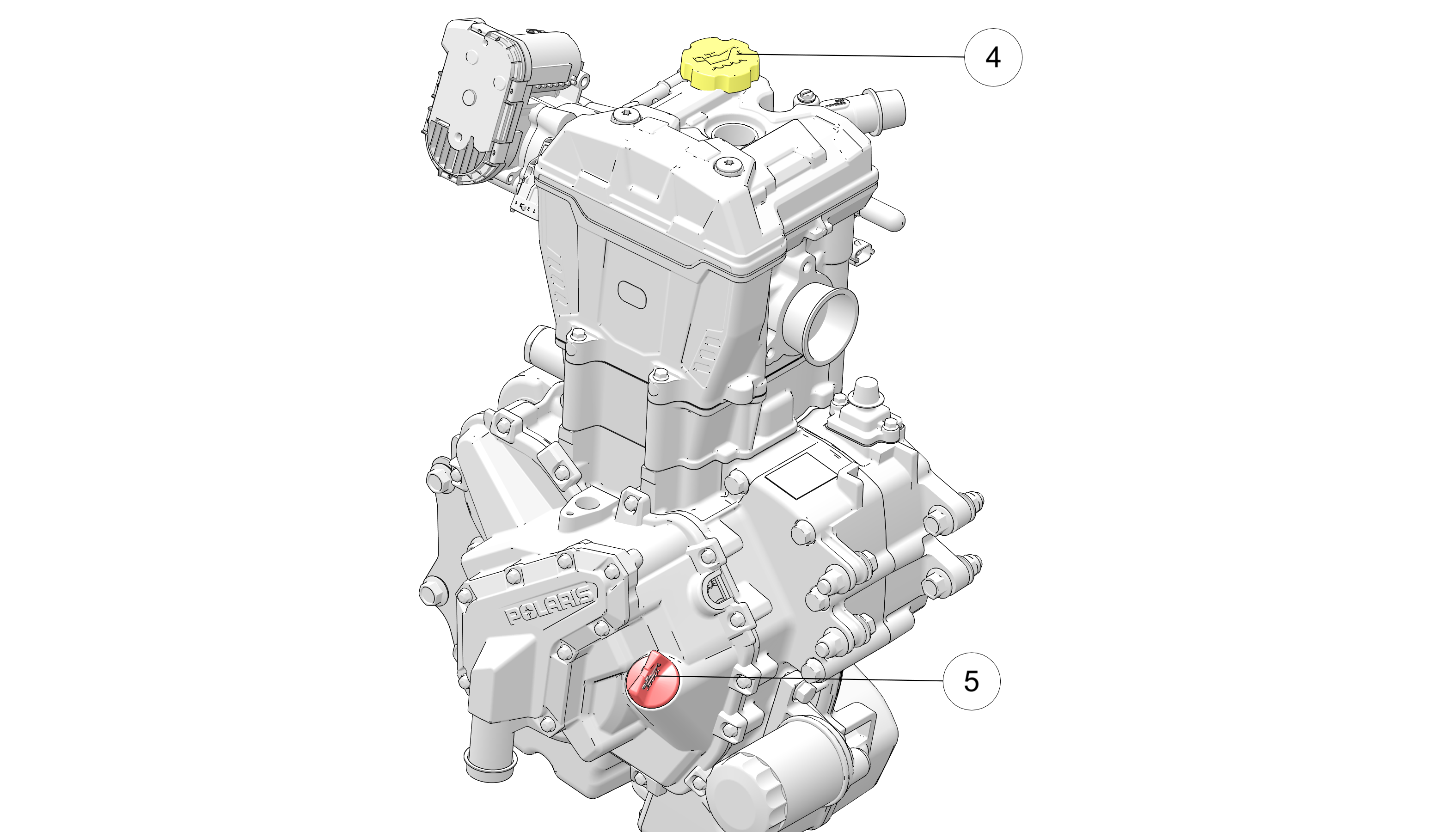

13. Retirer la jauge 5.



14. Au besoin, ajouter la quantité de liquide recommandée. Maintenir le niveau d’huile dans la marge sécuritaire, entre les marques FULL (plein) 2 et ADD (ajouter) 3. Ne pas trop remplir le réservoir.


    CAPACITY

    Lubrifiant recommandé :

    Huile moteur entièrement synthétique 5W-50 PS-4 Polaris pour moteur à 4 temps

    Capacité :

    1,9 L (2 pte)

    NOTICE

    Pour faciliter la vidange d’huile, Polaris offre une trousse de vidange d’huile comprenant les pièces et l’huile requises pour l’entretien de votre véhicule. Consulter le concessionnaire Polaris pour en savoir plus.

15. Remettre la jauge en place et la serrer. Remettre le bouchon du réservoir d’huile supérieur (si retiré).

16. S’assurer que le levier de la boîte de vitesses est en position STATIONNEMENT. Freiner.

17. Démarrer le moteur. Le laisser tourner au ralenti pendant une à deux minutes.

18. Arrêter le moteur. Vérifier s’il y a des fuites.

19. Vérifier de nouveau le niveau d’huile sur la jauge et faire l’appoint selon au besoin pour qu’il atteigne le repère supérieur.

20. Se débarrasser de l’huile et du filtre usés selon une méthode appropriée.
