Installation de la courroie

NOTE

S’assurer d’installer la courroie dans la même direction qu’avant son retrait.

  1. Pendant que l’outil épandeur de poulie est installé, passer la courroie sur le dessus de l’embrayage à poulie menante et de l’embrayage à poulie menée.

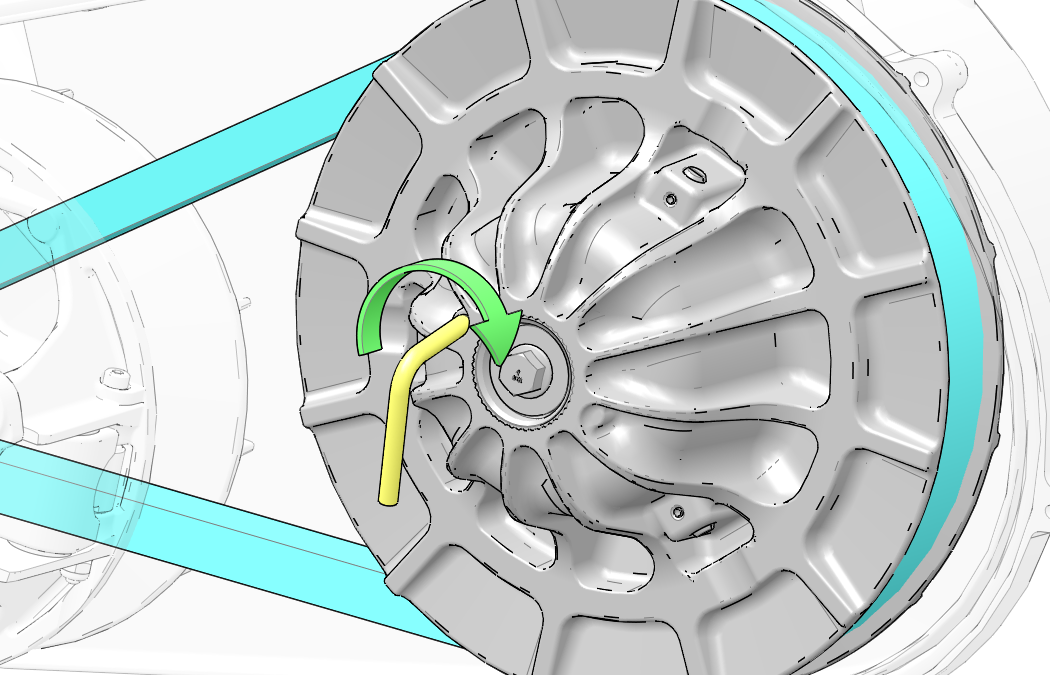

  2. Tourner l’embrayage à poulie menée et insérer la courroie de l’embrayage.

  3. Retirer l’outil épandeur de poulie de l’embrayage à poulie menée.

  4. Tourner l’embrayage à poulie menée et la courroie cinq à sept fois environ pour que la courroie soit correctement installée dans l’embrayage à poulie menée.

  5. Installer le couvercle d’embrayage dans le passage de roue en installant d’abord la moitié supérieure, puis la moitié inférieure sur la suspension.

    NOTE
    Rester prudent lors de l’installation du couvercle d’embrayage. Ne pas endommager le couvercle, les gaines d’admission, le joint du couvercle d’embrayage et les faisceaux électriques.

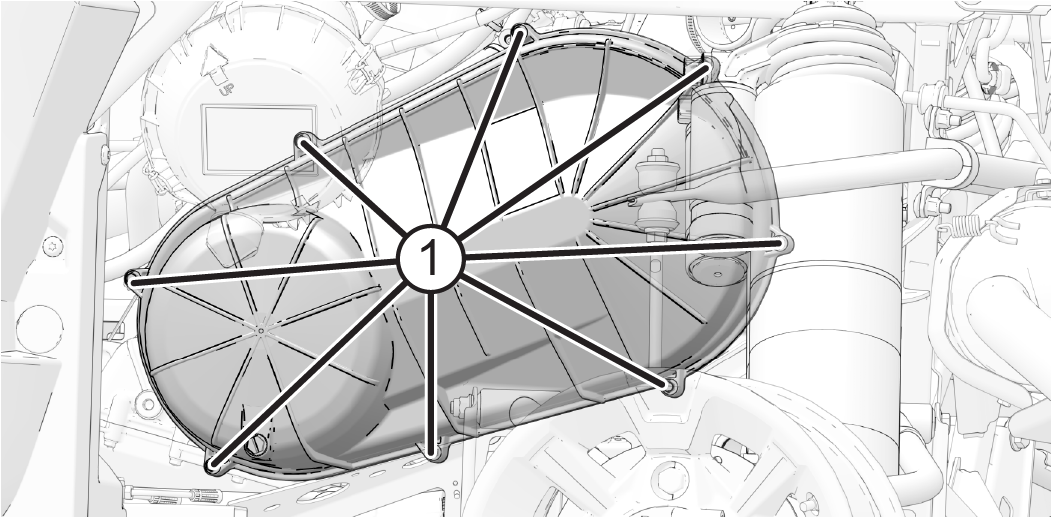

  6. Installer et serrer les boulons du couvercle d’embrayage externe 1 au couple spécifié.

    TORQUE

    Fixations du couvercle externe de la transmission à variation continue Polaris (PVT) : 44 in-lbs (5 N·m)
