Réglage du phare

Les faisceaux de phare sont réglables.

1. S’assurer que la pression de pneu de tous les pneus est au niveau recommandé.

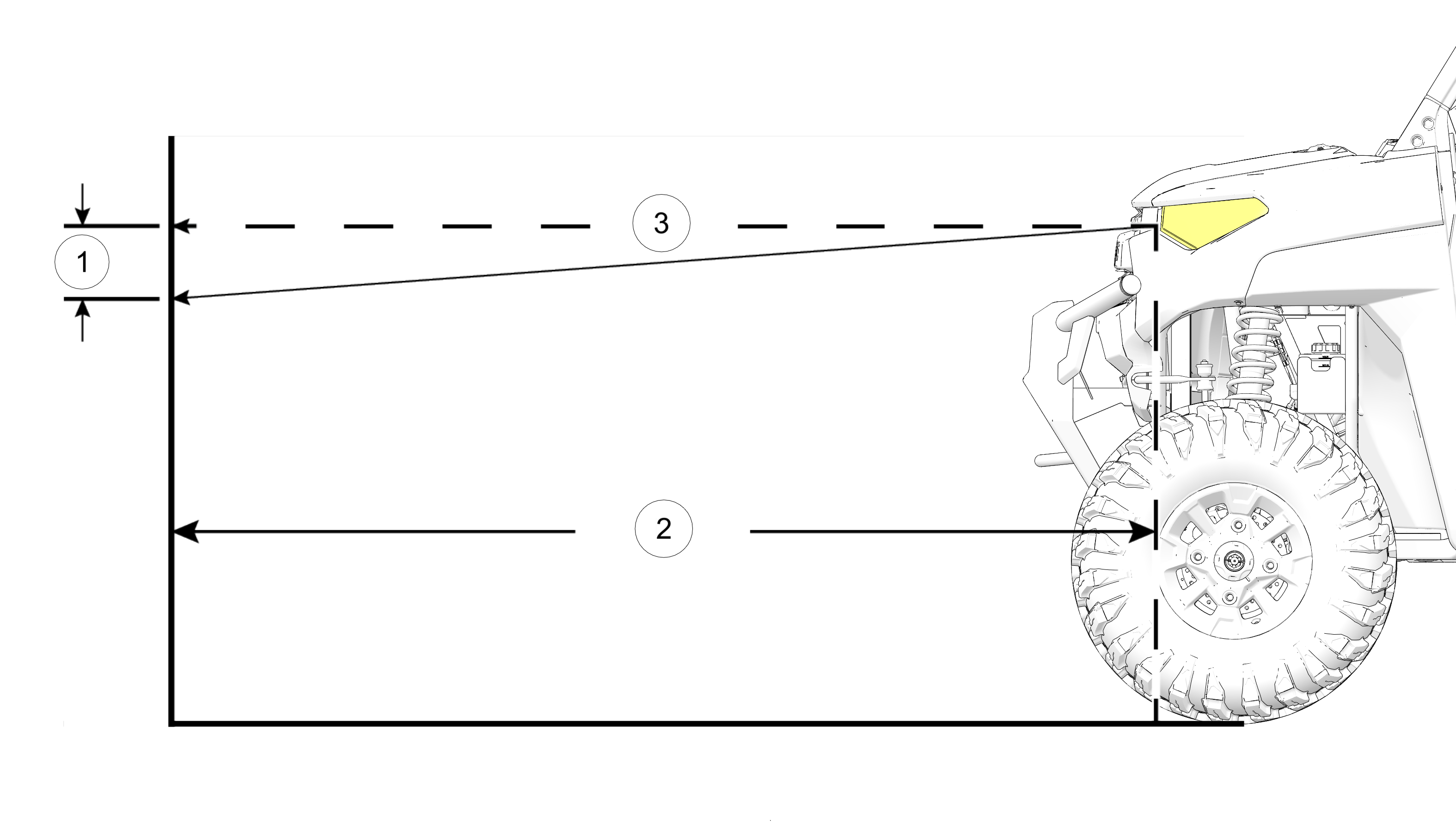

2. Garer le véhicule sur une surface de niveau, avec le phare à environ 7,6 m (25 pi) 2 d’un mur.

   ÉLÉMENT	DESCRIPTION
   1	Distance à mesurer = 19,0 cm (7,5 po)
   2	Distance à mesurer = 7,6 m (25 pi)
   3	Centrage de l’ampoule du phare

3. Mesurer la distance du sol au centre du phare et tracer un repère sur le mur à la même hauteur.

4. Lorsque le véhicule est en position STATIONNEMENT, faire démarrer le moteur et mettre le commutateur de phare en position de CROISEMENT.

5. La partie la plus intense du faisceau de feu de CROISEMENT doit se trouver à 19,0 cm (7,5 po) 1 au-dessous du repère placé sur le mur.

   NOTE

   Le conducteur doit être assis sur le siège pendant cette procédure.

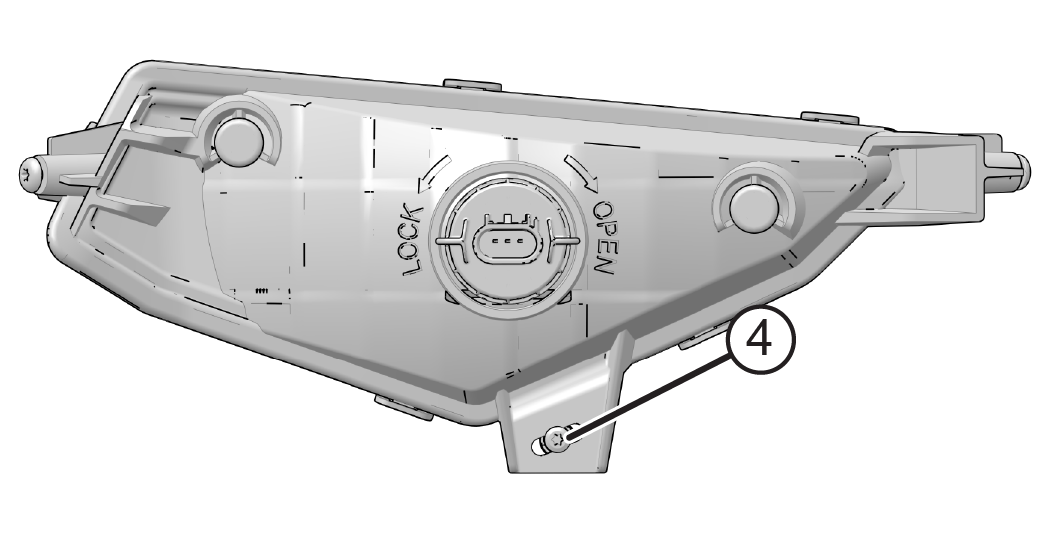

6. Régler le faisceau lumineux à la position désirée en desserrant ou en serrant les vis du bas 4 et en positionnant le phare à la hauteur appropriée.



7. Régler le faisceau lumineux à la position désirée. Répéter la procédure pour régler l’autre phare.

   WARNING

   En raison de la conception des véhicules légers polyvalents et des endroits où ils sont utilisés, les lentilles de phare deviennent sales. Un lavage fréquent est requis pour conserver la qualité de l’éclairage. La conduite avec un éclairage insuffisant peut causer des blessures graves ou la mort.
