WICHTIG

Die Betriebsanleitung dieses Fahrzeugs enthält Warnhinweise, Anweisungen und andere Informationen, die unbedingt gelesen und verstanden werden müssen, bevor das Fahrzeug sicher gefahren oder gewartet wird. Die Warnhinweise und Anweisungen in der Betriebsanleitung sind stets zu befolgen.

Für das Inhaltsverzeichnis bitte auf den obigen Link klicken, oder eine vollständige PDF-Datei der Betriebsanleitung im Bereich Owner Support (Kundenbetreuung) auf Polaris.com herunterladen.

Flüssigkeit im Vorderachsgetriebe
(bedarfsgesteuerter Antrieb)

Die Flüssigkeit im Gehäuse des bedarfsgesteuerten Antriebs stets entsprechend den zeitlichen Vorgaben in der Tabelle der Wartungsintervalle prüfen und wechseln.

Bei extremer Beanspruchung der Bergabfahrthilfe die Flüssigkeit im Vorderachsgetriebe alle 25 Betriebsstunden wechseln. Unter extremer Beanspruchung sind folgende Einsatzbedingungen zu verstehen:

  • lang anhaltender Betrieb mit Bergabfahrthilfe.

  • ständiger Betrieb mit Bergabfahrthilfe in hügeligem oder gebirgigem Gelände.

  • Verwendung der Bergabfahrthilfe als vorwiegender Betriebsart im Allradbetrieb.

TIP
Bei übermäßiger Geräuschentwicklung des Vorderachsgetriebes bei Verwendung der Bergabfahrthilfe, die Flüssigkeit im bedarfsgesteuerten Antrieb wechseln. Falls das Geräusch weiterhin vorhanden ist, bitte einen POLARIS-Händler oder anderen qualifizierten Wartungsbetrieb aufsuchen.

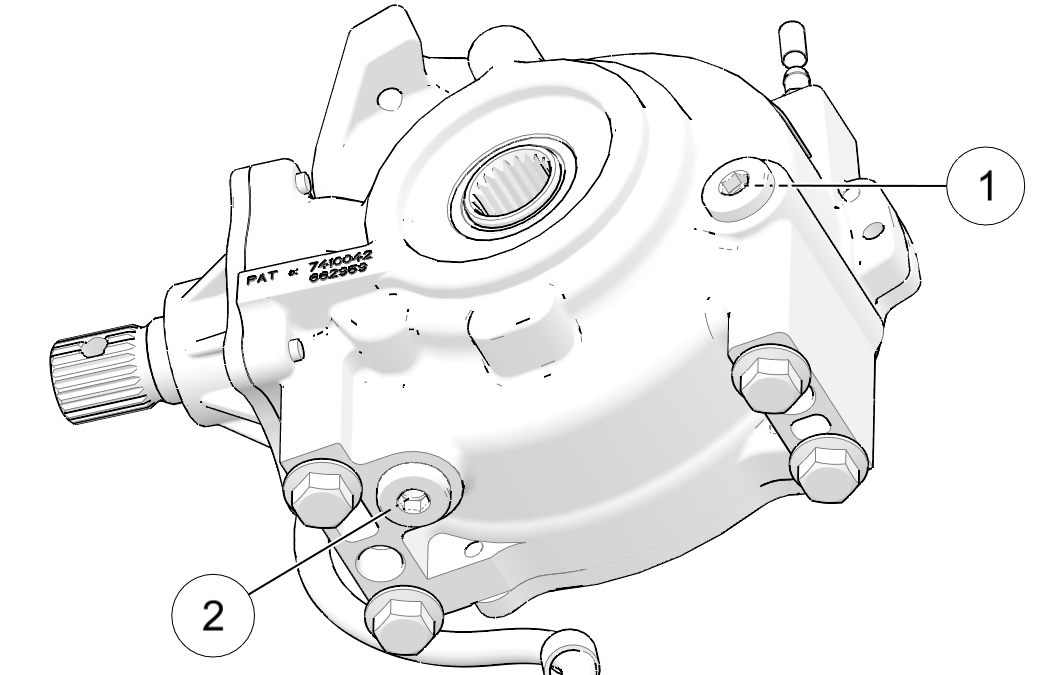

Die empfohlene Flüssigkeit verwenden. Die Verwendung anderer Flüssigkeiten kann die ordnungsgemäße Funktion der Getriebekomponenten beeinträchtigen. Der Flüssigkeitsstand muss auf der Höhe des unteren Randes des Einfüllschraubengewindes liegen. Die Einfüllschraube befindet sich an der rechten Seite des bedarfsgesteuerten Antriebsgehäuses. Die Ablassschraube befindet sich rechts unten an dem Getriebegehäuse.

FLÜSSIGKEITSPRÜFUNG

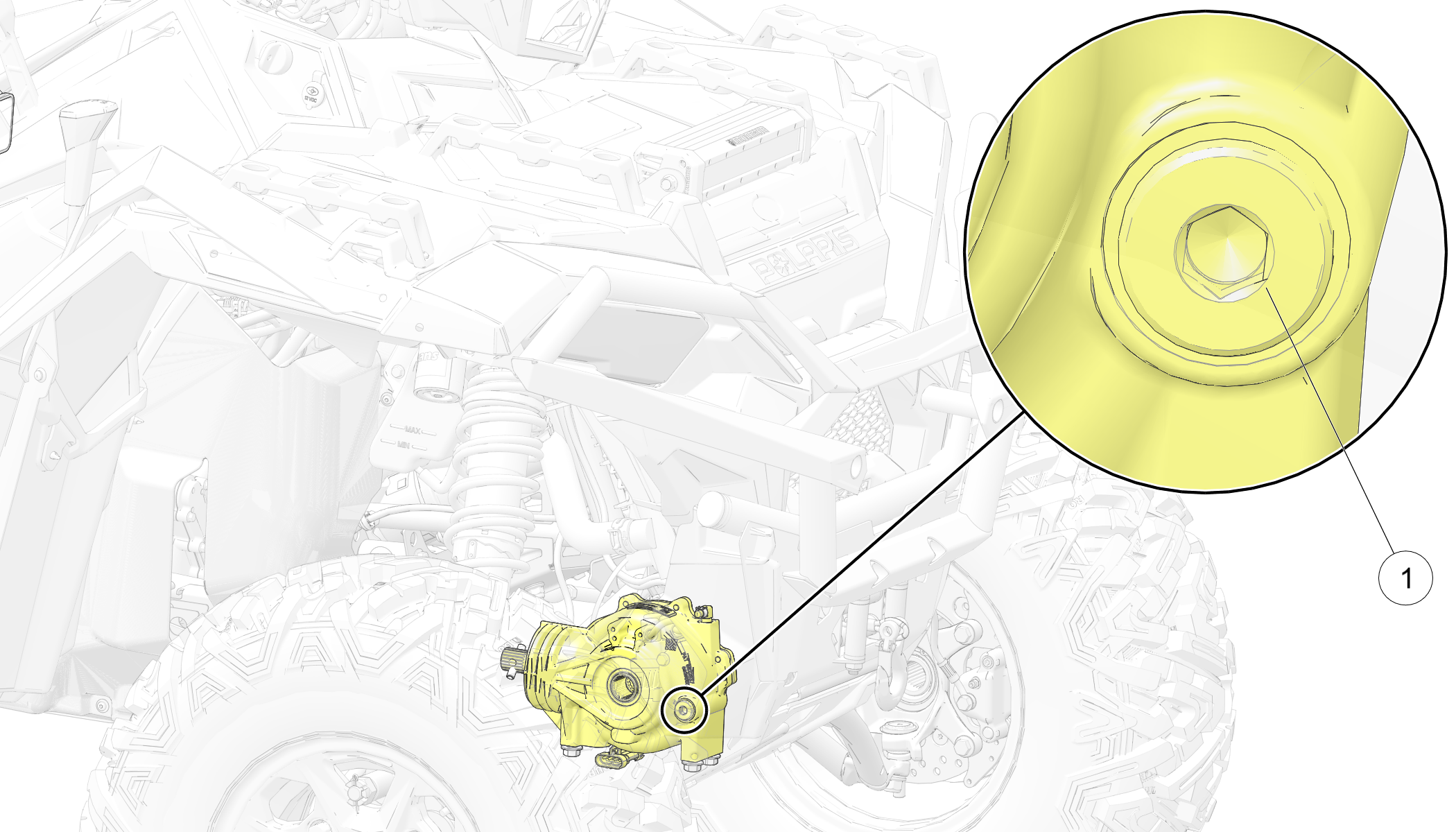

  1. Das Fahrzeug auf ebenem Untergrund abstellen. Einfüllschraube 1 herausdrehen. Flüssigkeitsstand prüfen.

  2. Je nach Bedarf die empfohlene Flüssigkeit bis zum unteren Rand des Einfüllschraubengewindes nachfüllen.

  3. Einfüllschraube wieder eindrehen. Mit dem vorgegebenen Drehmoment anziehen.

    TORQUE

    Einfüllschraube:

    19 ft-lbs (26 N·m)

FLÜSSIGKEITSWECHSEL

  1. Das Fahrzeug auf ebenem Untergrund abstellen. Einfüllschraube 1 herausdrehen.

  2. Eine Auffangwanne unter den bedarfsgesteuerten Antrieb stellen. Ablassschraube 2 herausdrehen. Flüssigkeit vollständig ablaufen lassen.

  3. Ablassschraube reinigen und wieder einbauen. Mit dem vorgegebenen Drehmoment anziehen.

    TORQUE

    Ablassschraube:

    19 ft-lbs (26 N·m)

  4. Je nach Bedarf die empfohlene Flüssigkeit bis zum unteren Rand des Einfüllschraubengewindes nachfüllen.

  5. Einfüllschraube wieder eindrehen. Mit dem vorgegebenen Drehmoment anziehen.

    TORQUE

    Einfüllschraube:

    19 ft-lbs (26 N·m)

  6. Auf Undichtigkeiten prüfen. Die abgelassene Flüssigkeit vorschriftsmäßig entsorgen.
