Einbau des Antriebsriemens

IMPORTANT

Den Riemen so ausrichten, wie er vor dem Entfernen war, oder den neuen Riemen so ausrichten, dass der Text lesbar ist.

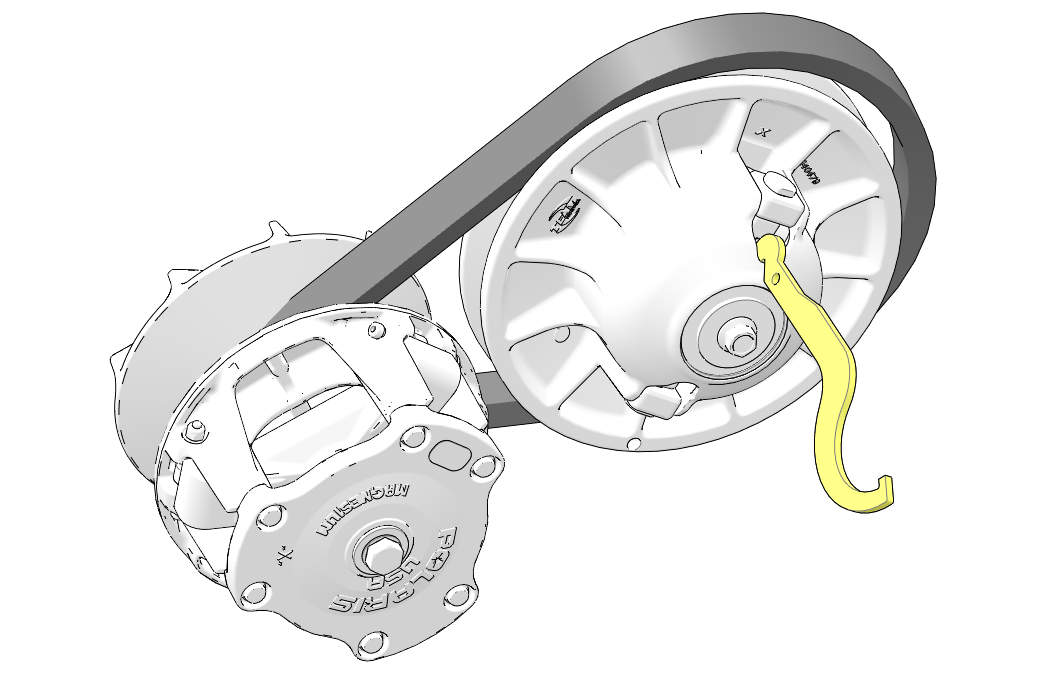

  1. Die Riemenscheiben spreizen und den Riemen auf die Abtriebskupplung und die Antriebskupplung aufziehen.

    Spannschlüssel/Spreizwerkzeug:

    Teile-Nr. 2877408

    NOTICE

    Sicherstellen, dass das Werkzeug unverkantet zur beweglichen Oberfläche der Riemenscheibe der Abtriebskupplung angesetzt wird.

  1. Die Riemenscheiben freigeben und die Abtriebskupplung gegen den Uhrzeigersinn drehen, um sicherzustellen, dass der Riemen eng an den Riemenscheiben anliegt.

  2. Sicherstellen, dass die Kupplungsdeckeldichtung sicher in der äußeren PVT-Abdeckung sitzt.

  3. Die äußere PVT-Abdeckung anbringen und mit den Befestigungsteilen sichern. Befestigungsteile auf die angegebenen Drehmomentwerte anziehen.

TORQUE

Befestigungsteile äußere PVT-Abdeckung:

30 in-lbs (3 N·m)

  1. Die (4) Schrauben anbringen, mit denen der untere linke Rahmenträger am Rahmen befestigt ist. Die Schrauben mit dem vorgegebenen Drehmoment anziehen.

    TORQUE

    Befestigungsteile für unteren linken Rahmenträger:

    45 ft-lbs (60 N·m)

  2. Das linke Hinterrad einbauen und die Radmuttern gemäß Spezifikation anziehen.

    TORQUE

    Radmuttern:

    120 ft-lbs (162 N·m)

  3. Den Motor anlassen und die Funktionsweise des PVT-Systems prüfen.

  4. Den Antriebsriemen nach einem Riemenwechsel immer einfahren. Informationen zum Einfahren des Antriebriemens finden Sie im Kapitel Betrieb.

Übergeordnetes Thema: PVT-System
