Ausbau des Antriebsriemens

  1. Das Fahrzeug auf einer ebenen Fläche abstellen und Ganghebel auf die Position PARKEN (P) stellen.

  2. Das Fahrzeug hinten anheben und sicher aufbocken.

  3. Das linke Hinterrad aus dem Fahrzeug ausbauen.

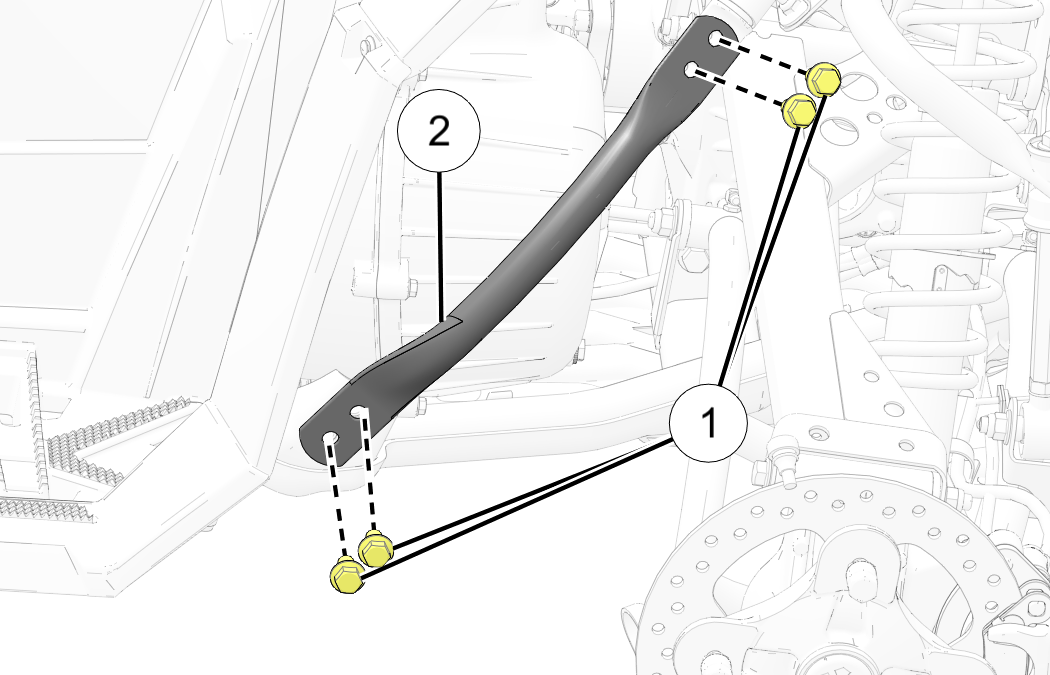

  4. Die (4) Schrauben 1 entfernen, mit denen der untere linke Rahmenträger 2 befestigt ist und diesen aus dem Rahmen ausbauen.

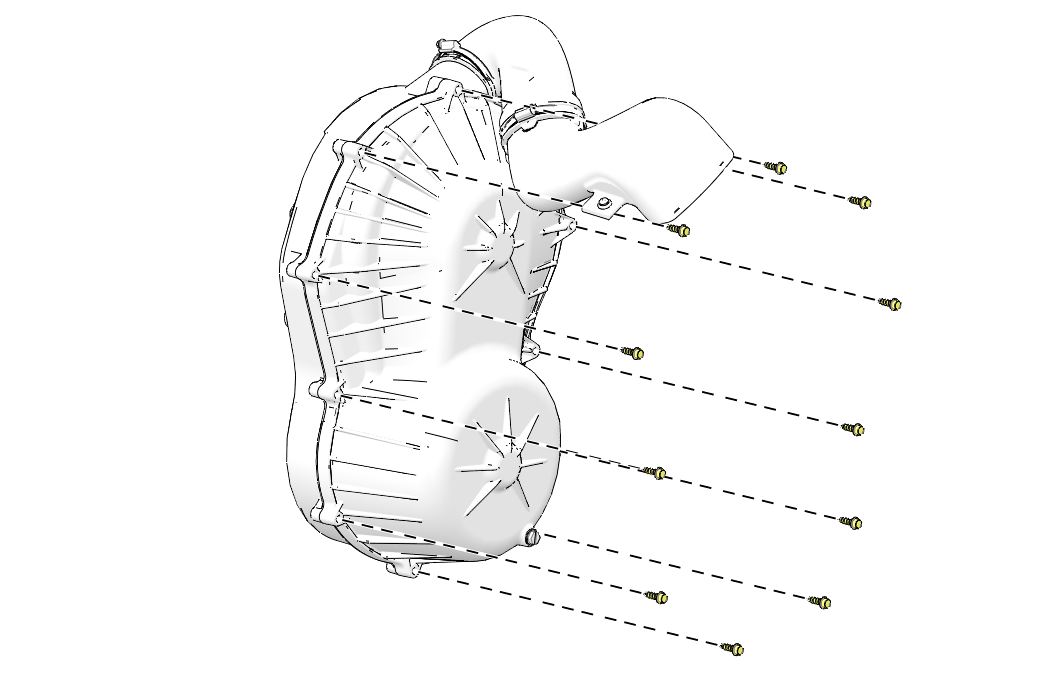

  1. Die (11) Befestigungsteile entfernen, mit denen die äußere PVT-Abdeckung an der inneren PVT-Abdeckung befestigt ist.

  1. Die äußere PVT-Abdeckung vorsichtig seitlich aus dem linken Hinterradkasten ziehen.

    NOTICE

    Der PVT-Auslasskanal kann gebogen werden, um den Ausbau zu erleichtern.

  2. Die Ausrichtung des Antriebsriemens markieren, sodass er wieder in der gleichen Richtung eingebaut werden kann.

  3. Das mitgelieferte Kupplungswerkzeug zwischen die Schieber einsetzen und das Werkzeug drehen, um die Riemenscheiben zu spreizen.

    Spannschlüssel/Spreizwerkzeug:

    Teile-Nr. 2877408

    NOTICE

    Sicherstellen, dass das Werkzeug unverkantet zur beweglichen Oberfläche der Riemenscheibe der Abtriebskupplung angesetzt wird.

  4. Nachdem die Riemenscheiben gespreizt wurden, den Antriebsriemen von der Abtriebskupplung und der Antriebskupplung abziehen und aus dem Fahrzeug entfernen.
