Funkenfänger

WARNING

  • Das Fahrzeug nie ohne den Funkenfänger betreiben.

  • Alles brennbare Material aus der Nähe des Arbeitsbereiches entfernen.

Missachten der folgenden Warnhinweise bei der Wartung des Funkenfängers kann zu schweren oder tödlichen Verletzungen führen.

  • Motor niemals in einem geschlossenen Raum laufen lassen. Auspuffgase enthalten giftiges Kohlenmonoxid, das innerhalb kürzester Zeit zu Bewusstlosigkeit und zum Tod führen kann.

  • Den Funkenfänger NICHT bei HEISSEM System warten. Die Auspuffanlage kann außergewöhnlich hohe Temperaturen erreichen. Vor dem Ausführen der nächsten Schritte die Bestandteile abkühlen lassen.

  • Während der Reinigung der Auspuffanlage nicht hinter oder vor dem Fahrzeug stehen.

  • Sich niemals unter ein geneigtes Fahrzeug begeben.

  • Während der Wartung Augenschutz und Handschuhe tragen.

Den Funkenfänger regelmäßig von Rußansammlungen reinigen.

  1. Ganghebel in Stellung PARKEN bringen.

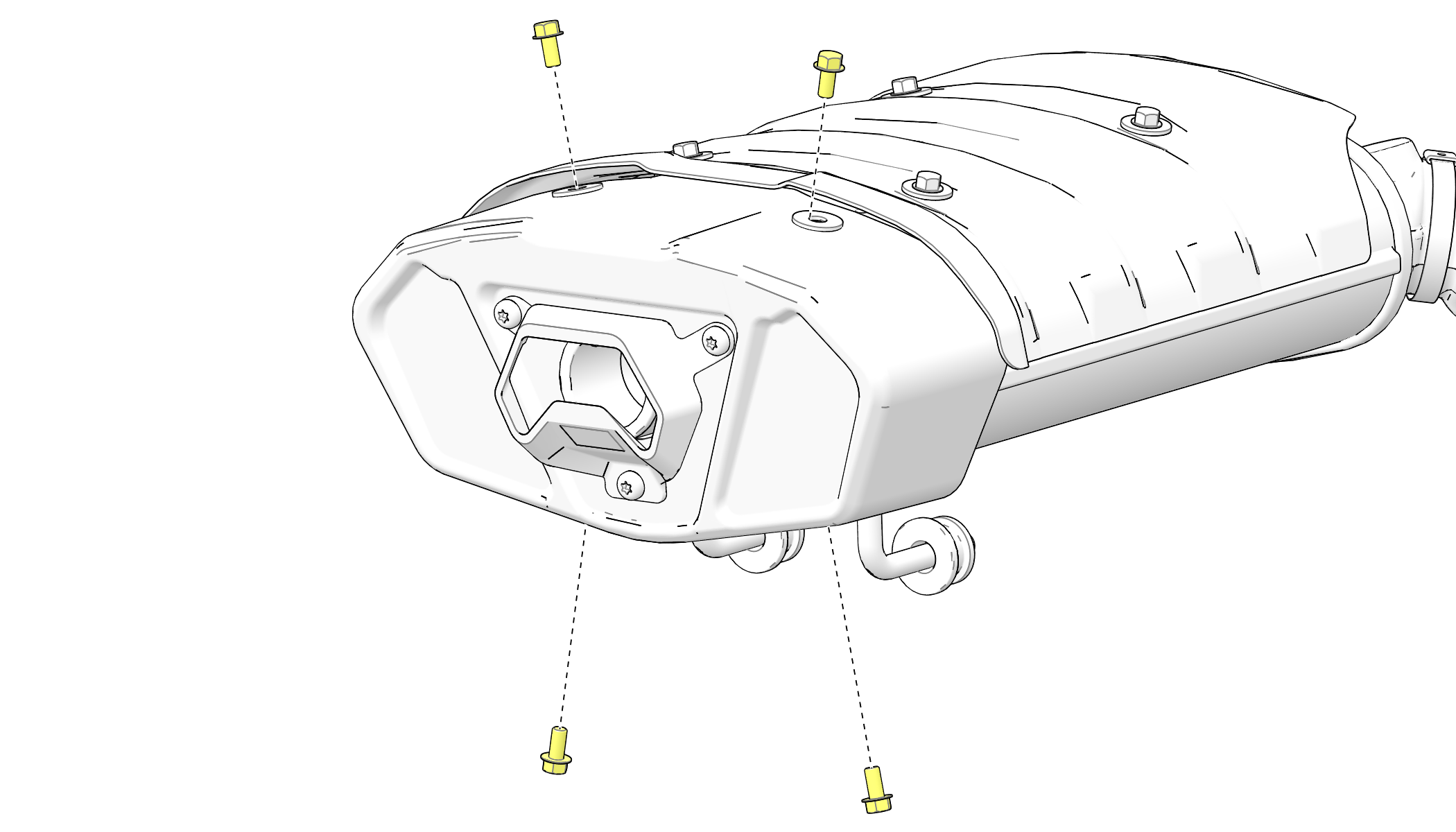

  2. Die vier Schrauben des Funkenfängerdeckels entfernen und den Deckel abnehmen.

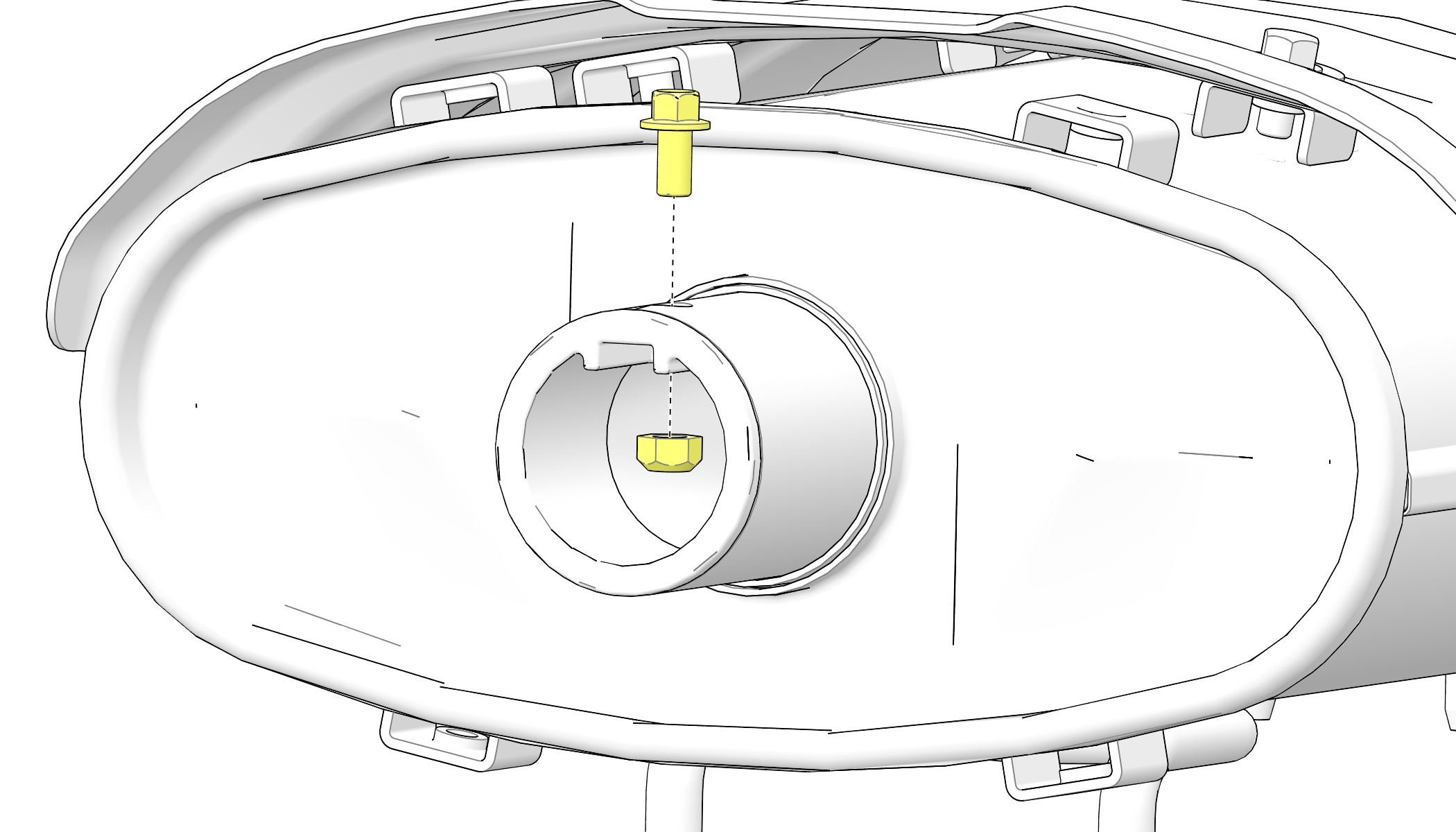

  3. Die Halteschraube des Funkenfängers einschließlich Mutter entfernen.

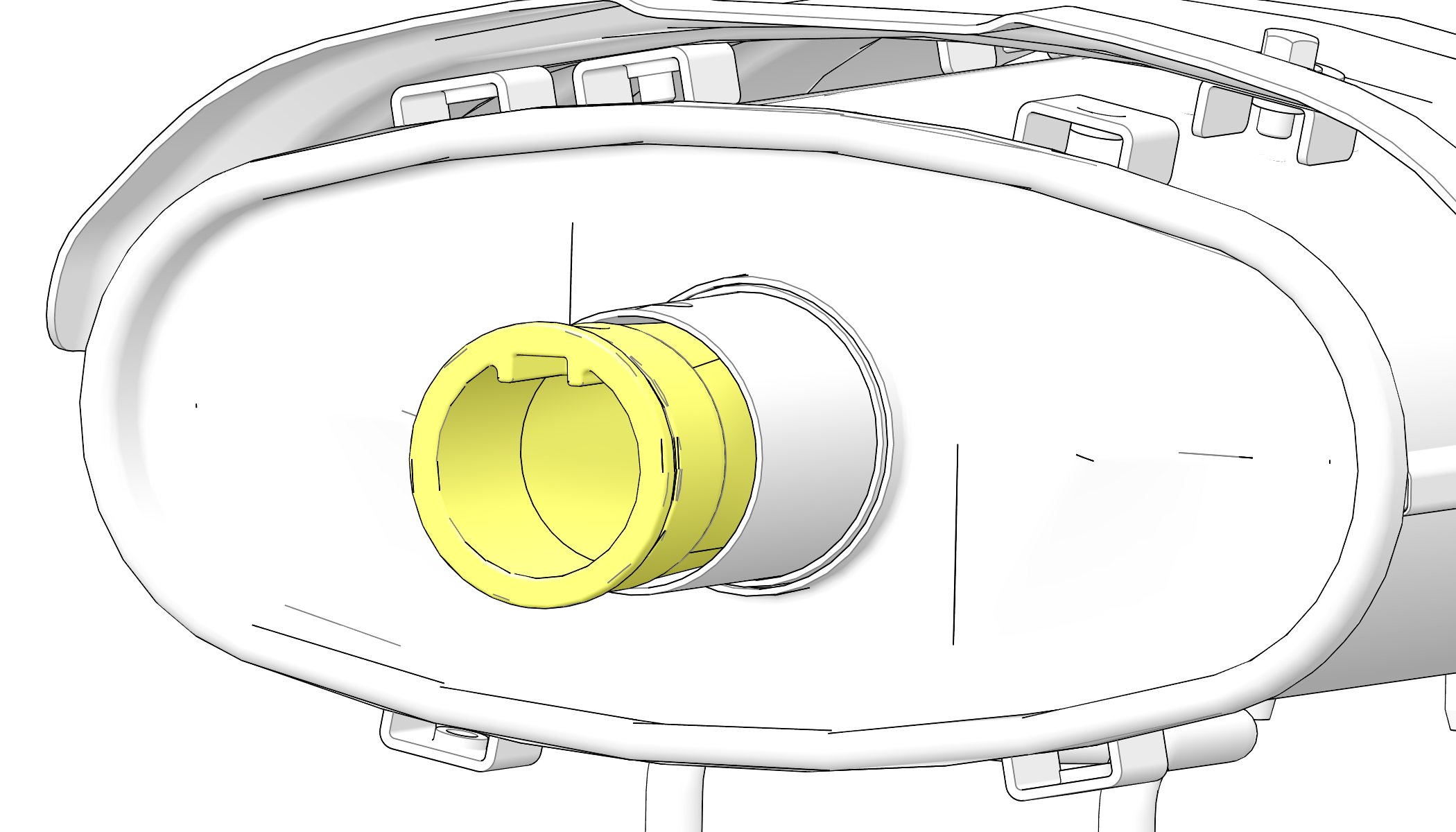

  4. Den Funkenfänger vom Ende des Schalldämpfers abnehmen.

  5. Das Funkenfängergitter mit einer Bürste mit Naturborsten reinigen. Synthetische Borsten können schmelzen, wenn die Auspuffanlage noch warm ist. Nötigenfalls Schmutz mit Druckluft vom Sieb wegblasen.

  6. Das Sieb auf Abnutzungserscheinungen und Schäden prüfen. Wenn es abgenutzt oder schadhaft ist, ein neues Sieb einbauen.

  7. Den Funkenfänger wieder anbringen.

  8. Halteschraube mit dem angegebenen Drehmoment anziehen.

    TORQUE

    Halteschraube:

    10 ft-lbs (14 N·m)

  9. Funkenfängerdeckel und Schrauben wieder anbringen. Mit dem vorgegebenen Drehmoment anziehen.

    TORQUE

    Deckelschrauben:

    10 ft-lbs (14 N·m)
