Flüssigkeit des hinteren Getriebegehäuses

Die Flüssigkeit im hinteren Getriebegehäuse stets entsprechend den zeitlichen Vorgaben in der Tabelle der Wartungsintervalle prüfen und wechseln. Siehe Abschnitt „Schmieranleitung“ für Flüssigkeitsempfehlungen, Füllmengen und Zündkerzendrehmomente.

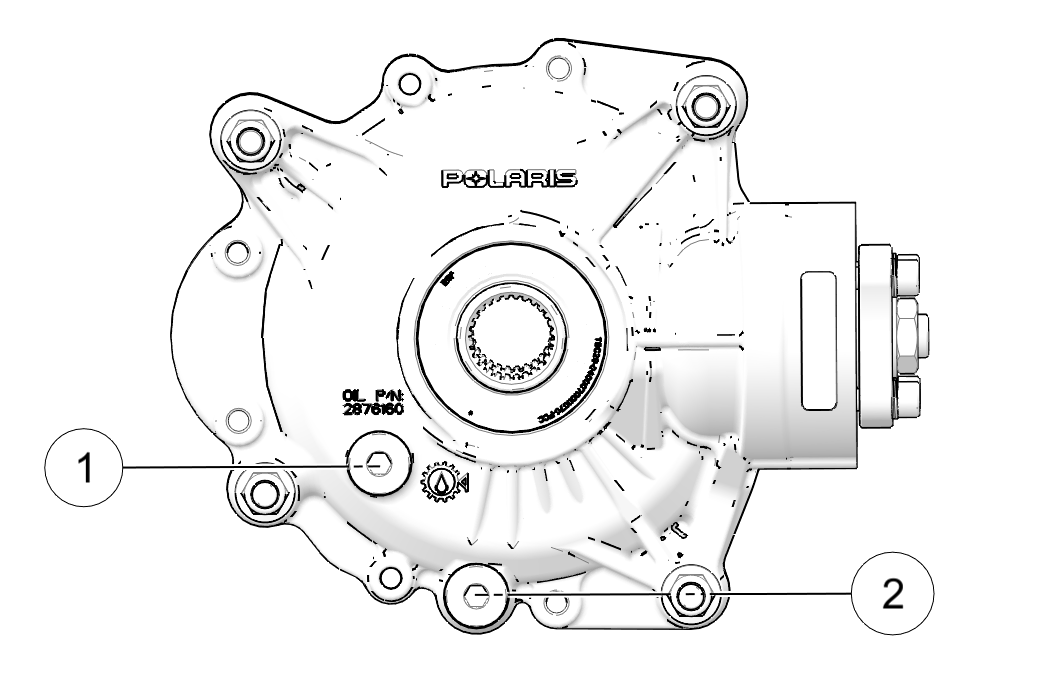

Die Einfüllschraube befindet sich an der Hinterseite des Getriebegehäuses. Die Ablassschraube befindet sich an der Unterseite des Getriebegehäuses.

Der Flüssigkeitsstand muss auf der Höhe des unteren Randes des Einfüllschraubengewindes liegen. Nicht überfüllen.

FLÜSSIGKEITSPRÜFUNG

  1. Das Fahrzeug auf ebenem Untergrund abstellen.

  2. Einfüllschraube 1 herausdrehen. Flüssigkeitsstand prüfen.

  3. Je nach Bedarf die empfohlene Flüssigkeit bis zum unteren Rand des Einfüllschraubengewindes nachfüllen. Nicht überfüllen.

  4. Einfüllschraube wieder eindrehen. Mit dem vorgegebenen Drehmoment anziehen.

TORQUE

Einfüllschraube:

12 ft-lbs (16 N·m)

FLÜSSIGKEITSWECHSEL

  1. Das Fahrzeug auf ebenem Untergrund abstellen.

  2. Eine Auffangwanne unter die Ablassöffnung 2 stellen.

  3. Ablassschraube herausdrehen. Flüssigkeit vollständig ablaufen lassen.

  4. Die Ablassschraube reinigen und mit einem neuen Dichtring wieder einbauen. Mit dem vorgegebenen Drehmoment anziehen.

    TORQUE

    Ablassschraube:

    12 ft-lbs (16 N·m)

  5. Einfüllschraube herausdrehen. Die erforderliche Menge der empfohlenen Flüssigkeit einfüllen. Nicht überfüllen.

  6. Einfüllschraube wieder eindrehen. Mit dem vorgegebenen Drehmoment anziehen.

    TORQUE

    Einfüllschraube:

    12 ft-lbs (16 N·m)

  7. Auf Undichtigkeiten prüfen.

  8. Die abgelassene Flüssigkeit vorschriftsmäßig entsorgen.
