Getriebeflüssigkeit

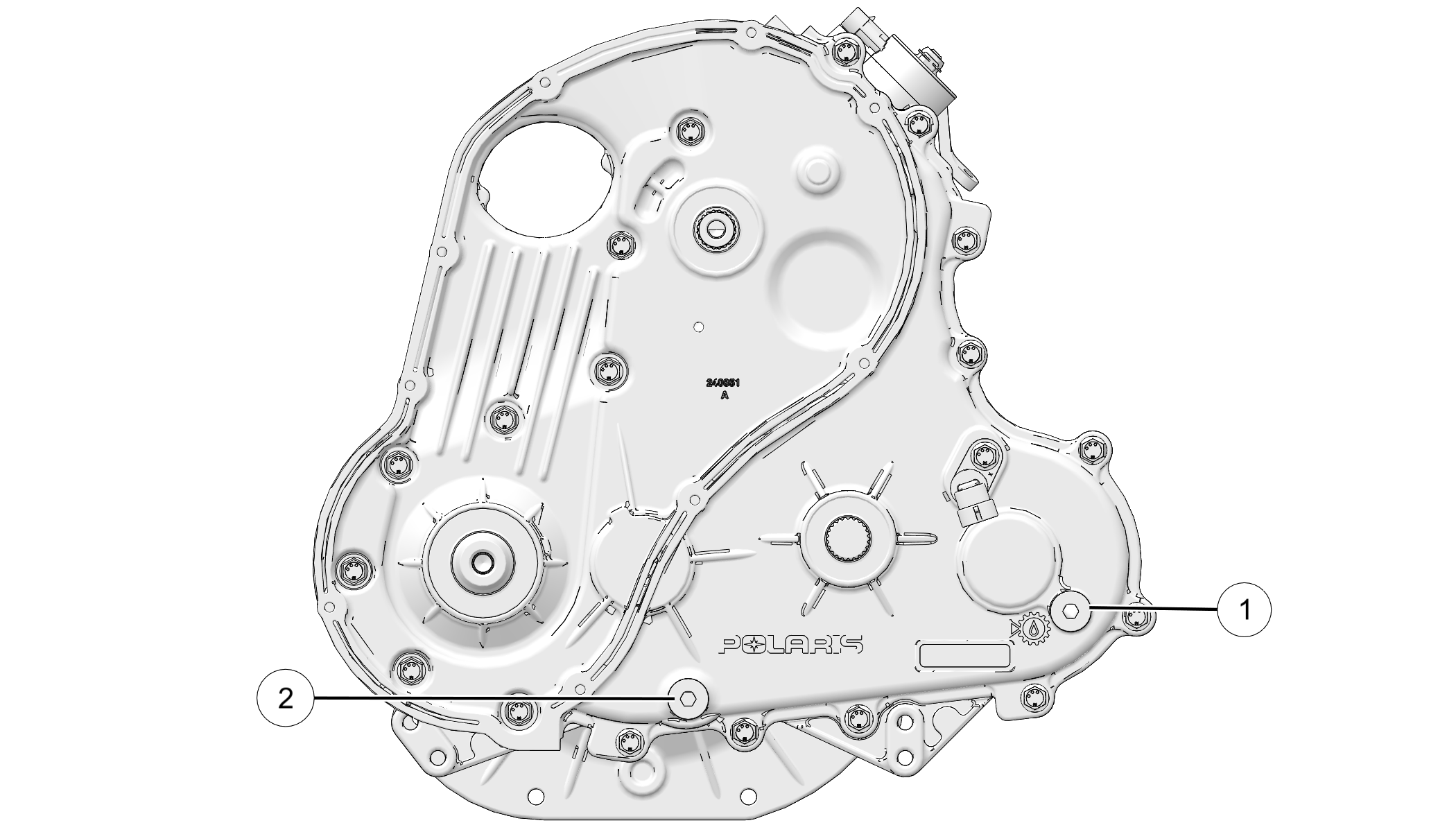

Die Getriebeflüssigkeit entsprechend den zeitlichen Vorgaben in der Tabelle der Wartungsintervalle prüfen und wechseln. Siehe Abschnitt „Schmieranleitung“ für Flüssigkeitsempfehlungen, Füllmengen und Zündkerzendrehmomente. Der Flüssigkeitsstand muss auf der Höhe des unteren Randes der Einfüllschraubenbohrung 1 liegen.

Die Einfüllschraube befindet sich an der rechten Seite des ATVs hinter dem Fußraum. Die Ablassschraube 2 befindet sich an der hinteren unteren Seite des Getriebegehäuses.

FLÜSSIGKEITSPRÜFUNG

  1. Den Fußraumbereich ausbauen.

  2. Einfüllschraube herausdrehen. Flüssigkeitsstand prüfen.

  3. Je nach Bedarf die empfohlene Flüssigkeit bis zum unteren Rand des Einfüllschraubengewindes nachfüllen.

  4. Einfüllschraube wieder eindrehen. Mit dem vorgegebenen Drehmoment anziehen.

    TORQUE

    Einfüllschraube:

    12 ft-lbs (16 N·m)

  5. Den Fußraum wieder einbauen.

FLÜSSIGKEITSWECHSEL

  1. Den Fußraumbereich ausbauen.

  2. Eine Auffangwanne unter das Getriebegehäuse stellen. Ablassschraube herausdrehen. Flüssigkeit vollständig ablaufen lassen.

  3. Ablassschraube reinigen und wieder einbauen. Mit dem vorgegebenen Drehmoment anziehen.

    TORQUE

    Ablassschraube:

    12 ft-lbs (16 N·m)

  4. Einfüllschraube herausdrehen. Die erforderliche Menge der empfohlenen Flüssigkeit einfüllen.

  5. Einfüllschraube wieder eindrehen. Mit dem vorgegebenen Drehmoment anziehen.

    TORQUE

    Einfüllschraube:

    12 ft-lbs (16 N·m)

  6. Auf Undichtigkeiten prüfen.

  7. Den Fußraum wieder einbauen.

  8. Die abgelassene Flüssigkeit vorschriftsmäßig entsorgen.
